飞傲Q5s便携蓝牙解码耳放结构设计

　　日常做消费电子结构建模时，这类便携音频放大设备的结构设计往往需要平衡多维度的工程约束，不像工业设备那样只优先考虑性能冗余，便携属性带来的尺寸、重量、握持手感、接口布局限制，会贯穿整个建模的全流程。先从实际使用场景来看，这类蓝牙解码耳放主要是搭配手机、便携播放器使用，用户日常会把它揣在牛仔裤口袋、通勤包侧袋里，或是通过背夹固定在播放器背面，所以整机的外轮廓不能有尖锐棱角，所有边角都做了R2.5以上的圆角过渡，避免剐蹭衣物或者硌手，同时整机厚度控制在14mm以内，宽度和常规银行卡尺寸接近，长度不超过120mm，保证单手握持时拇指能够自然触碰到侧面的旋钮和功能按键，这部分的尺寸边界是在建模初期就根据人体握持数据锁定的，后续所有内部元器件排布都不能突破这个外轮廓限制。

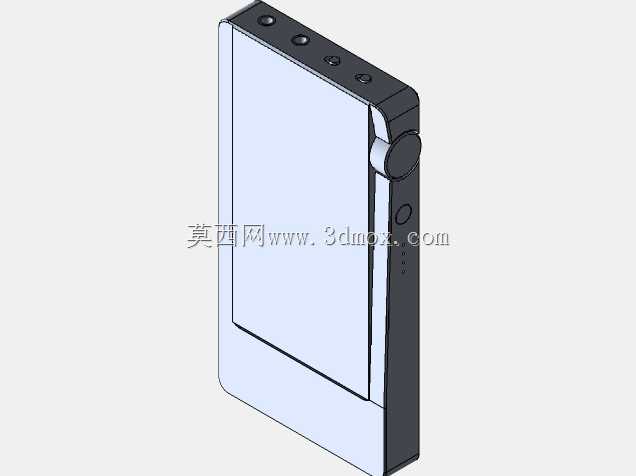

　　从功能实现的结构设计来看，这款设备集成了蓝牙接收、数模转换、信号放大、有线输入输出多个功能模块，结构排布上把发热量相对较大的放大电路模块布置在靠近侧边旋钮的位置，利用金属中框的导热性能把工作热量散出去，避免长时间高增益输出时机身局部积温过高，影响握持体验或者元器件寿命。顶部的四个物理按键分别对应电源、蓝牙配对、增益切换、输入源切换，按键的按压行程设计在0.3mm，按压力度控制在1.8N左右，既不会因为放在口袋里被误触，也不会因为按压力度过大影响操作手感，按键和外壳之间的间隙控制在0.1mm，兼顾装配公差和防尘需求。侧面的大尺寸音量旋钮做了防滑齿纹设计，旋钮突出机身表面3mm，转动阻尼均匀，没有虚位，旋钮下方的3.5mm耳机输出接口做了金属加固衬套，避免频繁插拔耳机导致接口松脱，接口周围的外壳做了0.2mm的下沉设计，能兼容不同插头长度的耳机，不会出现插头插不到位的情况。

　　建模过程中需要重点考虑装配顺序的合理性，整机采用前面板玻璃、中框金属、后盖塑料的三段式结构，中框作为整个设备的结构承载件，内部预留了PCB板的定位柱、电池仓的限位筋，所有定位结构的公差都控制在±0.05mm，保证装配时各部件能够精准对位，不需要额外调整。电池仓的位置布置在机身下半部分，刚好平衡顶部接口和按键部分的重量，让整机的重心落在几何中心位置，拿在手里不会有头重脚轻的感觉。蓝牙天线的位置布置在机身底部的塑料端盖位置，避免金属中框屏蔽蓝牙信号，天线和内部金属元器件的距离保持在5mm以上，保证蓝牙连接的稳定性，即使在通勤时周围有较多无线信号干扰，也能维持稳定的音频传输。

　　从实际使用的细节设计来看，机身侧面的功能指示灯做了柔光处理，灯光通过半透明的导光柱透出，不会在暗光环境下过于刺眼，导光柱和外壳的配合间隙做了密封处理，避免日常使用时汗水、灰尘从缝隙进入机身内部。底部的充电接口和数据传输接口做了居中布置，接口周围的支撑筋厚度达到1.2mm，保证插拔数据线时接口不会因为受力过大出现脱焊问题。整个机身的装配没有外露的螺丝，所有固定结构都隐藏在前面板和后盖的内侧，外观整体性更强，也减少了缝隙积灰的问题。在做结构校验的时候，需要模拟日常使用中的跌落场景，对四个边角、按键、接口位置做应力分析，保证1.2米高度自由跌落至木质表面时，外壳不会出现开裂，内部元器件不会出现松脱，这部分的结构加强筋都布置在外壳内侧，不会影响外观的简洁性。

　　这类便携音频设备的结构设计，往往需要在有限的空间内平衡功能、散热、强度、手感多个维度的需求，建模时不能只追求外观的好看，每一个曲面、每一个筋位、每一个间隙的设计，都要对应实际使用中的具体需求，比如旋钮的位置为什么要放在侧面而不是正面，是因为单手握持时拇指的自然活动范围刚好覆盖这个位置，操作时不需要调整手的姿势；比如机身的厚度为什么不能做的更薄，是因为要容纳下足够推力的放大电路和容量足够的电池，保证续航和输出功率满足用户的使用需求；比如外壳为什么采用金属中框加塑料端盖的组合，是因为金属中框可以提升整机的结构强度和散热能力，塑料端盖可以避免屏蔽蓝牙信号，同时减轻整机重量，这些细节的取舍都是结构设计中需要反复权衡的内容。
