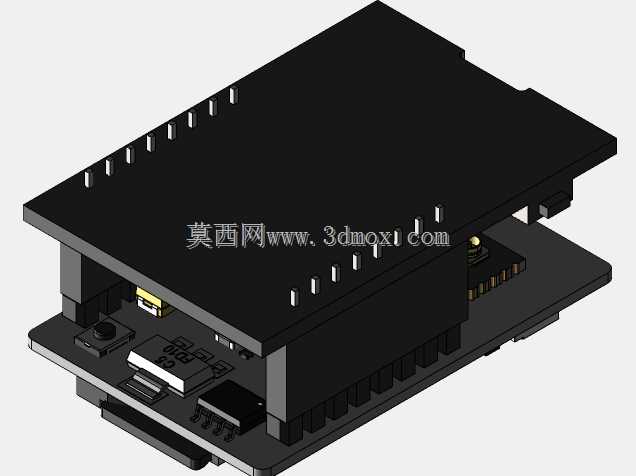

安信可ESP32-CAM摄像头开发板结构

　　做嵌入式视觉类项目的结构设计时，很多工程师都会碰到核心板选型后安装适配的问题，这款ESP32-CAM模块的三维结构，刚好能解决结构设计阶段的装配干涉校验痛点。日常做智能门禁的人脸采集端、农业大棚的远程图像监测节点、老旧设备的可视化改造加装件、小型智能巡检机器人的视觉前端时，都能用到这类模块，它本身集成了图像采集、WiFi无线传输、基础图像处理能力，不需要额外搭配复杂的外围采集电路，能大幅缩减整机的结构占用空间。

　　从实际设计落地的角度看，这个模块的结构还原覆盖了板载所有元件的外形凸起：包括侧边的USB供电接口凸台、摄像头模组的安装座高度、板载天线的净空区域边界、排针引脚的伸出长度，甚至TF卡槽的插拔预留空间都做了准确的结构表达。很多新手工程师做结构时容易忽略的点，比如摄像头镜头的调焦旋转空间、排针接线后的线束弯折半径、模块固定孔的位置公差，在这个结构模型里都能直接提取尺寸做校验，不用等拿到实物打样后再反复修改壳体的开孔和固定柱位置。

　　设计适配这类模块的安装结构时，首先要明确安装边界：模块的PCB板厚是常规1.6mm规格，四个固定孔的中心距要匹配板载孔位，固定柱的高度不能遮挡板载的复位按键，同时要给摄像头模组预留足够的对焦调整间隙，不能让壳体的视窗开孔压到镜头外圈。如果是做户外使用的设备，还要在结构上考虑镜头视窗的防水胶圈安装位，这个模型里镜头座的外圈直径尺寸可以直接用来匹配胶圈的内径规格，不用反复核对实物测量值。另外模块的发热主要集中在主控芯片区域，做封闭壳体设计时，可以在对应位置预留散热格栅或者导热硅胶垫的接触空间，模型里主控芯片的凸起高度刚好能用来计算导热垫的压缩量，保证散热接触的可靠性。

　　从应用场景的适配性来说，这个模块的尺寸足够紧凑，既可以直接嵌入到小型物联网终端的壳体内部，作为内置的图像采集单元，也可以搭配简易的固定支架作为独立的图像采集节点使用。做结构设计时如果需要调整模块的安装角度，比如需要斜向安装来获取更大的视场角，可以直接在三维装配环境里调整模块的摆放角度，实时校验和周边结构件的干涉情况，比如和电池仓、主控板、接线端子的位置冲突，都能在设计阶段提前规避。很多时候做样机调试，会因为结构件预留空间不足，导致TF卡无法插拔、USB供电接头插不到位、天线区域被金属件遮挡影响WiFi信号，这些问题在使用准确的三维模型做装配校验时，都能提前发现，减少打样返工的次数。

　　另外针对不同的安装需求，这个模块的结构也支持做定制化的固定结构设计，比如用卡扣式固定代替螺丝固定，或者在模块侧边增加导向槽来实现快拆结构，所有的板边尺寸、元件高度都能直接从模型里提取，不需要手动测量实物。对于做批量产品的结构工程师来说，准确的核心模块三维模型能直接缩短整个项目的结构设计周期，不用等模块采购到货才能开始壳体设计，在方案选型阶段就可以同步开展结构适配工作，把后续可能出现的装配问题提前解决在设计阶段。
