带双耳支座长槽调节连接构件练习图

　　该零件属于小型机械铰接调节类连接件，常见于轻工机械、小型工装夹具、手动操作机构的传动连接部位，主要承担铰接转轴与位置调节的双重功能，在需要小范围调整连杆工作位置、实现构件间摆动连接的场景中应用广泛，比如小型手动压合设备的摆臂连接、检测工装的定位杆铰接座、简易传动机构的摇臂支座等场景都能见到这类结构的身影。从结构功能来看，零件主体为圆形回转基座，中心设置Φ70外圆、Φ40内孔的同轴环形结构，这个内孔是核心的铰接配合位，用来穿装铰接销轴或者配套轴套，实现与相邻摆动构件的转动配合，内孔与外圆的同轴度需要严格控制，否则会出现转动卡滞、配合间隙不均的问题，实际加工时通常一次装夹完成内外圆的车削加工，保证形位公差符合装配要求。

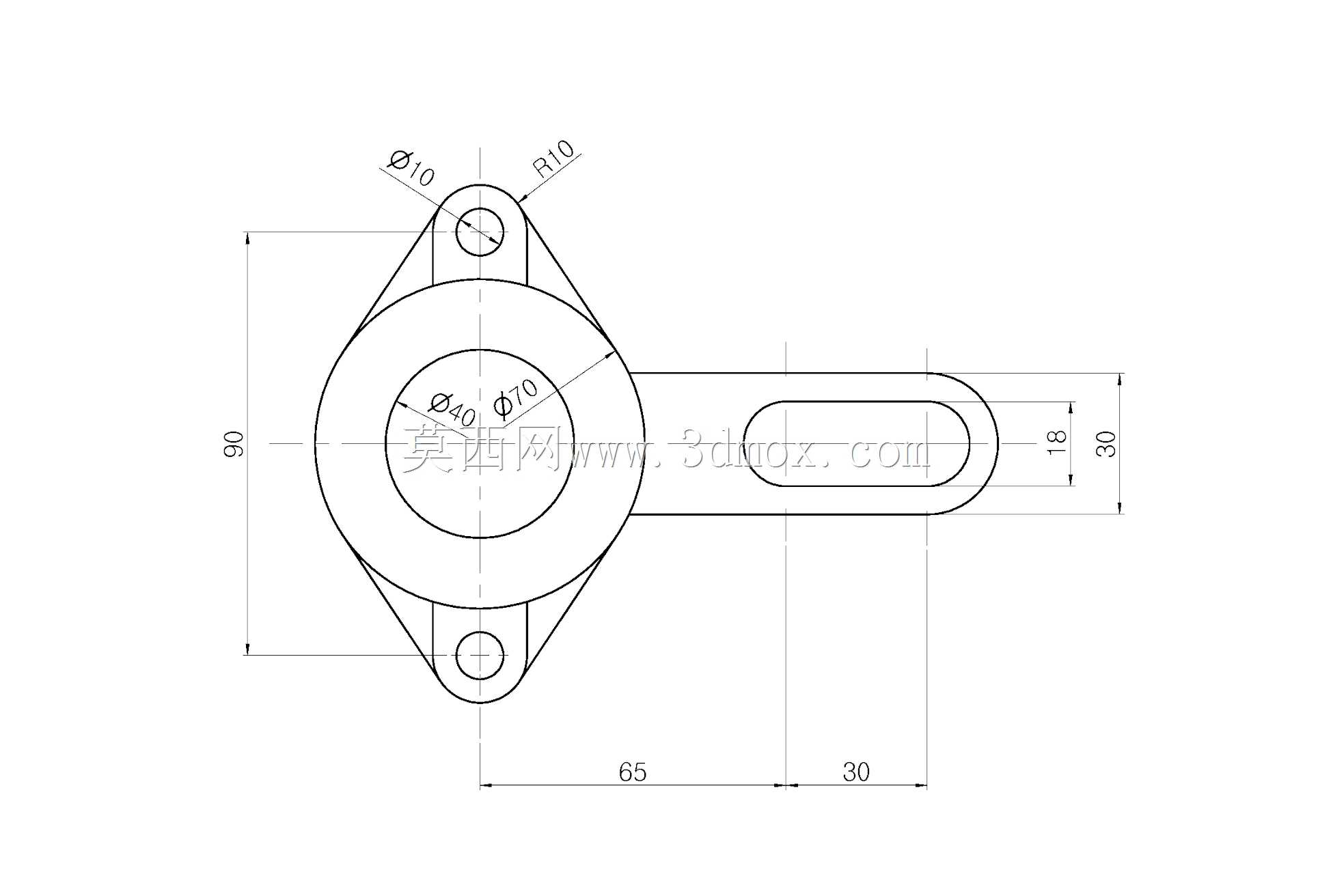

　　基座上下对称布置两个带Φ10安装孔的凸耳，凸耳外轮廓为R10的圆弧过渡，两个安装孔的中心距为90，这两个孔是整个构件的固定安装位，用来穿装螺栓将整个支座固定在设备基体上，凸耳与主体基座之间做了平滑的圆弧过渡，避免应力集中，在承受交变摆动力的时候不会出现凸耳根部断裂的问题，实际建模时需要注意过渡圆角的相切约束，避免出现曲面不光顺的问题。从圆形基座向右侧延伸出长条形调节臂，臂身总长度方向分为两段，靠近基座的段长65，末端段长30，臂身宽度为30，臂身上开设长度方向贯通的腰型槽，腰型槽宽度为18，这个腰型槽是位置调节的核心结构，配合螺栓可以实现相邻连接件在臂身长度方向上的位置调整，调整到位后锁紧螺栓即可固定相对位置，

　　满足不同工位的位置适配需求，腰型槽的两端为半圆结构，半圆直径与槽宽一致，建模时需要注意槽的对称度，避免出现槽壁与臂身侧边不平行的问题，否则会导致调节时螺栓卡滞。从安装边界来看，整个零件的总长度为圆形基座中心到调节臂末端的距离，即65+30=95，总宽度为上下凸耳外端的距离90，安装时需要在基体上预留对应尺寸的安装空间，两个Φ10安装孔的位置需要与基体上的螺纹孔位置精准对应，腰型槽的长度方向要与需要调节的位移方向保持平行，否则会损失调节行程。设计这类零件的时候，首先要明确核心功能的优先级：铰接转动的可靠性优先于调节功能，所以中心内孔的尺寸精度、表面粗糙度要求要高于腰型槽，通常内孔采用H7公差配合，保证销轴转动灵活无窜动；

　　其次是安装固定的强度，上下凸耳的厚度要根据实际承受的摆动力矩计算，避免受力变形；调节臂的厚度要与腰型槽的受力匹配，当锁紧螺栓拧紧时，臂身不能出现压溃变形。建模过程中，这类对称结构可以先绘制一半的草图再镜像生成，减少草图约束的数量，同时保证上下凸耳的对称性，腰型槽可以通过绘制两段平行直线加两端半圆的方式生成，也可以直接调用软件里的腰型孔命令，保证尺寸标注的基准统一，所有尺寸都以中心内孔的圆心为主要基准，避免基准链累积误差。实际生产中这类零件如果承受载荷不大，通常采用铝合金材料加工，重量轻且不易生锈，如果用于载荷较大的工装场景，则采用45号钢加工后做发黑处理，提升耐磨与防锈性能，安装时中心孔内通常会加装铜套或者含油轴承，减少铰接转动时的磨损，延长零件使用寿命。
