工业用水浴加热配套电热水器结构

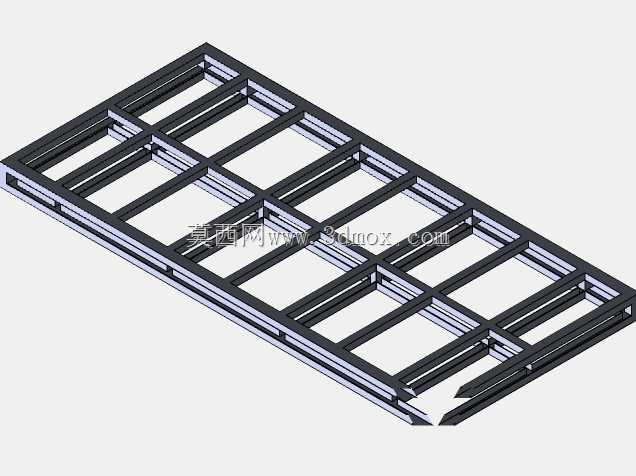

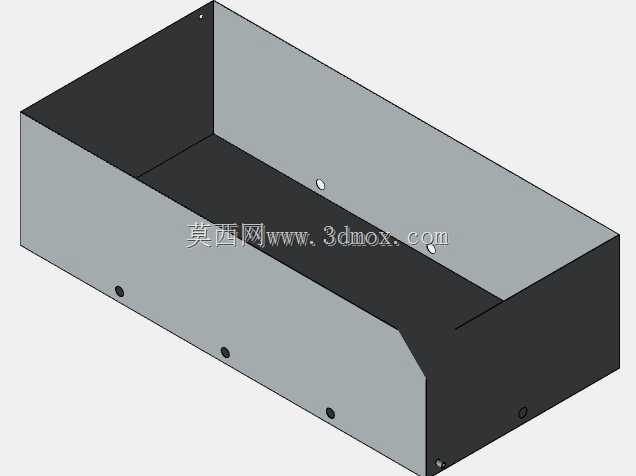

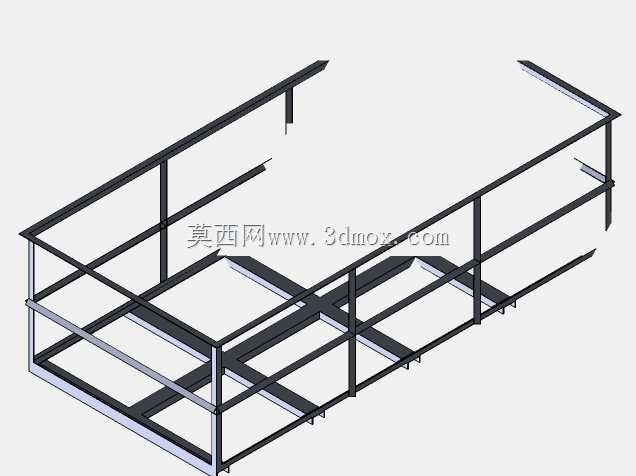

　　在化工小试、金属热处理预热、实验室恒温反应这类需要稳定水浴热源的场景里，配套的加热供能单元往往直接决定整个水浴系统的温控精度与运行稳定性，本次梳理的这款9kw380伏供电的水电化学控制加热单元，就是针对工业级水浴场景设计的专用供能结构。从实际落地的安装边界来看，该单元整体采用立式窄体布局，主体圆柱腔体直径控制在140mm以内，不含外接管线的整体高度为620mm，底部预留三个呈120度均匀分布的M10安装螺孔，可直接固定在水浴槽侧边的安装支架上，不需要额外做加宽的支撑底座，对于现有水浴设备的改造适配十分友好，侧边预留的进出水口采用标准DN25外螺纹接口，和常规工业水浴的循环管路可以直接对接，不需要额外加工转接头。

　　设计思路上完全围绕水电隔离的核心安全要求展开，加热腔内部采用分层隔断结构，电热组件完全密封在独立的加热腔道内，和水流通道之间采用加厚316L不锈钢隔板做物理隔离，控制模块的安装腔和水流腔之间设置有15mm的空气隔热层，避免长期高温运行导致控制元件老化加速，电化学控制模块集成在腔体上部的接线仓内，通过水流感应探针实时监测腔体内的水流状态，一旦出现断流或者水位不足的情况，会在0.2秒内切断加热组件的供电，从结构根源上避免干烧引发的安全隐患。从功能特性来看，该单元额定加热功率9kw，采用380伏三相工业供电，单台单元可以为容积不超过120L的水浴槽提供恒温热源，在常温进水的工况下，将水浴介质加热到60摄氏度的时间不超过18分钟，

　　温控波动可以控制在正负0.5摄氏度以内，完全满足化工试剂恒温溶解、金属工件低温预热、实验室样品恒温水浴这类场景的精度要求。不同于民用热水器的结构设计，这款工业用单元的加热管采用了高密度氧化镁填充的不锈钢加热管，表面热负荷控制在每平方厘米6w以内，长期在水质偏硬的工业环境下运行也不容易快速结垢，加热管的固定端采用快拆结构，后期维护更换不需要整体拆解腔体，只需要打开上部的接线仓就可以抽出加热管完成更换，大幅降低现场运维的工作量。实际应用中，该单元既可以作为独立水浴设备的配套加热组件，也可以多台并联组合，为更大容积的集中水浴系统提供热源，并联安装时每台单元的控制模块独立运行，单台故障不会影响其他单元的正常工作，

　　不会因为单点故障导致整个水浴系统停机。在结构细节处理上，腔体所有焊接位置都采用了氩弧焊满焊工艺，焊后做钝化处理，耐水腐蚀性能优于普通镀锌板材的腔体，接线仓的防护等级达到IP54，在水浴车间高湿度的环境下运行也不会出现接线端受潮短路的问题，进出水口位置还预留了温度传感器的安装孔位，用户可以根据自身的温控需求，外接高精度温度探头实现更精准的水温闭环控制，不需要额外在管路上开孔安装传感器。很多现场做水浴系统改造的工程师容易忽略加热单元的安装预留空间，这款单元的侧边接线方向可以根据安装位置做90度旋转调整，不管是左侧进线还是右侧进线都能适配，不需要额外弯折电缆，安装时只需要保证腔体垂直，进出水口和管路保持同轴，就可以避免运行过程中出现水流共振产生的异响，日常运行过程中也不需要做特殊的维护，只需要每三个月打开底部的排污口，排掉腔体内沉积的水垢杂质就可以保证长期稳定运行。
