三丰数显测厚仪替换电池盖结构设计

　　在日常工业测量作业场景中，数显测厚仪是钣金加工、薄膜生产、五金冲压等工序里不可或缺的接触式测量量具，其依靠内置电池供电实现测量数值的数显输出，而电池盖作为量具壳体上的易损小部件，往往因为频繁开合更换电池、现场磕碰、拆装受力不当出现断裂、卡扣松脱甚至遗失的问题，一旦电池盖缺失，电池无法被可靠固定在仓体内，轻则出现供电接触不良导致数显跳数、测量中断，重则电池直接从仓体脱落造成量具无法使用，影响现场质检、工序尺寸核验的正常推进。

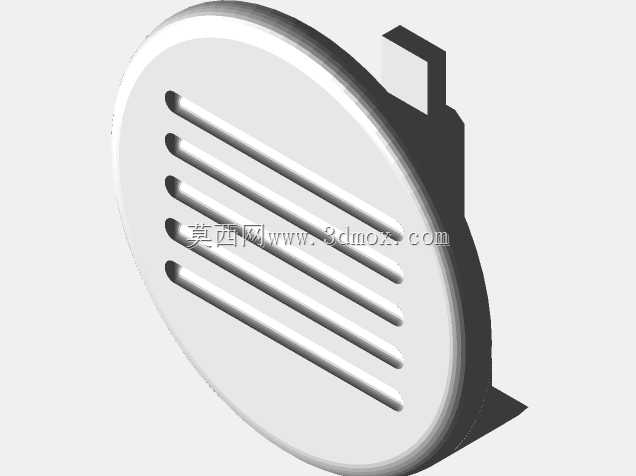

　　这款适配三丰PK-0505系列数显测厚仪的替换电池盖，在设计阶段完全围绕原机电池仓的实际安装边界开展逆向测绘，首先通过多次取点测量原仓体的安装内径、卡扣卡槽位置、仓体深度、电池压紧所需的行程余量，确定了圆形主体的外径尺寸，确保装入后与原机壳体的圆弧面完全贴合，不会出现突出壳体或者陷入仓内的错位问题，避免握持测量时硌手或者积灰。侧面突出的卡扣结构完全匹配原仓体的卡槽位置，卡扣的厚度做了0.2mm的余量优化，既保证装入时不需要过大的按压力度就能卡入到位，又能在日常使用中不会因为轻微震动、倒置出现松脱，卡扣的根部做了R0.5的圆角过渡，避免反复拆装过程中应力集中导致卡扣断裂，提升配件的重复使用寿命。

　　盖体表面的五条平行通槽结构并非装饰设计，一方面是考虑到电池在仓内工作时会产生微量热量，开槽可以形成空气对流通道，避免密闭仓体内温度升高影响电池使用寿命，另一方面在拆装电池盖时，这些凹槽可以增加手指与盖面的摩擦力，不需要借助硬币、螺丝刀等工具就能徒手旋开或者扣合电池盖，避免用尖锐工具撬动时刮伤量具的壳体表面。盖体内侧的电池压紧面做了1mm的下沉台阶，刚好贴合纽扣电池的端面，装入后不会对电池产生过度挤压，也不会因为间隙过大导致电池在仓内晃动，保证供电触点始终与电池正负极可靠接触，不会因为现场设备移动、测量时的手部震动出现断电重启的问题。

　　从实际使用的适配性来看，这款电池盖完全适配原机的安装尺寸，不需要对原量具的仓体做任何打磨、切削等二次加工，直接对准卡槽按压到位即可完成安装，安装后与原壳体的配合间隙控制在0.1mm以内，日常使用中粉尘、切削液飞溅等车间常见工况下，也不会有杂物通过缝隙进入电池仓腐蚀触点。对于生产现场的量具维护工作来说，这类小配件的自主替换设计，不需要等待原厂配件的漫长供货周期，也不需要因为一个小塑料盖的损坏就整台更换量具，能够大幅降低现场量具的维护成本，减少因为量具故障导致的工序停摆时间。在建模过程中，所有配合尺寸都经过三次以上的实装验证，卡扣的插拔力控制在15N左右，符合日常手动拆装的施力习惯，盖体的整体壁厚均匀控制在1.2mm，既保证了足够的结构强度，不会因为轻微按压就出现变形，又不会因为壁厚过大导致整体尺寸超差无法装入仓体。边缘位置全部做了C0.3的倒角处理，没有尖锐的毛边棱角，安装和拆卸过程中不会划伤操作人员的手指，也不会刮蹭到量具表面的刻度标识和漆面。
