三丰数显测厚仪替换用电池盖结构

在日常工业检测场景里，数显测厚仪是车间质检、来料核验环节高频使用的手持量具，不少一线检测人员都遇到过电池盖遗失、卡扣断裂的问题——这类小配件原厂单独采购周期长，很多时候会直接导致整台量具暂时无法使用，耽误检测进度。这款适配三丰PK-0505 700-118型号的电池盖，就是针对这类实际使用痛点做的替换结构设计，完全贴合原设备的安装空间，不需要对量具本体做任何打磨、修改就能直接装配使用。

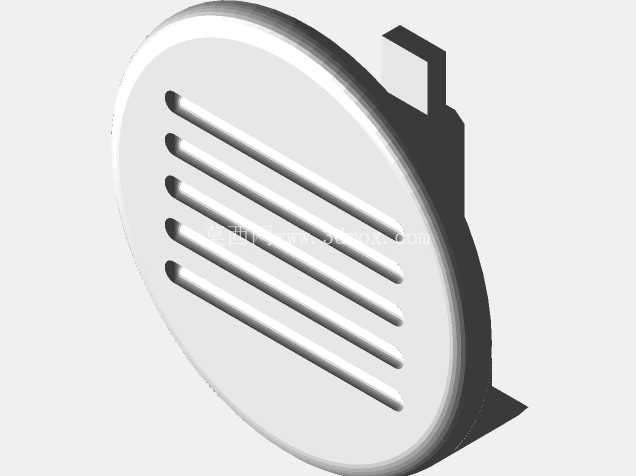

从结构设计逻辑来看，这款电池盖首先要满足的是电池仓的密封与固定需求：圆形主体完全匹配测厚仪端部的电池仓轮廓，侧边突出的卡扣结构对应原设备上的卡槽位，装配时只需要对准卡槽推入再小幅旋转，就能实现牢靠的卡合固定，不会因为日常手持检测的晃动、偶尔的磕碰出现松脱掉落的情况。盖体表面做了五道平行的通槽结构，这部分设计并不是单纯的造型装饰：一方面手持开合电池盖的时候，这些凹槽能增加手指与盖体的摩擦力，即使手上沾有少量检测时碰到的防锈油、切削液，也能顺利施力拧开电池盖更换电池，不会出现打滑拧不动的情况；另一方面这些通槽也能平衡电池仓内外的气压差，避免长期使用中电池仓内部因为温度变化形成负压，导致电池盖难以开启，同时也能在电池出现漏液异常时，留出少量的挥发溢出通道，减少腐蚀性液体直接渗进量具内部电路板的风险。

从安装边界尺寸来看，这款电池盖的圆形主体直径完全匹配原电池仓的内径公差，卡扣的突出高度、厚度都严格按照原配件的实测尺寸做了还原，装配后盖体外表面与量具端部的外壳完全齐平，不会出现突出硌手或者凹陷藏污的问题。盖体的壁厚控制在均匀的1.2mm，既保证了日常使用的结构强度，不会因为轻微挤压就出现开裂变形，也不会因为壁厚过大占用电池仓内部的空间，保证两节七号电池可以顺利放入仓内，电极接触位置完全对齐原设备的弹片点位，不会出现装盖后电池接触不良、数显屏跳数的问题。

在实际使用场景中，这类替换电池盖的适配性直接决定了量具的复用率：很多时候数显测厚仪的测量精度、显示功能都完全正常，仅仅因为电池盖丢失就无法固定电池，导致整台设备闲置，对于中小加工车间的质检工位来说，重新采购整台量具会产生不必要的成本，而精准适配的替换配件可以直接让设备恢复正常使用。这款结构在设计时完全复刻了原配件的装配逻辑，没有做多余的造型改动，就是为了保证替换后的使用体验和原厂配件完全一致：卡扣的卡合力度适中，日常更换电池时不需要借助工具就能徒手开合，卡入到位时有清晰的触感反馈，不需要反复调整位置就能确认装配到位。盖体边缘做了0.2mm的圆角过渡，不会有尖锐的毛边割手，长期手持检测的时候，接触到盖体边缘也不会有不适感。

从结构可靠性角度考虑，这款电池盖的卡扣位置做了局部的加厚处理，因为日常开合过程中卡扣是受力最集中的位置，很多原厂电池盖的损坏都是从卡扣根部断裂开始的，局部加厚之后可以提升卡扣的抗疲劳强度，反复开合数百次也不会出现断裂、变形的问题。盖体内侧对应电池端部的位置做了浅限位筋，电池放入之后不会在仓内随意晃动，即使检测过程中出现随手放置、轻微跌落的情况，电池也不会移位导致供电中断，影响检测数据的正常读取。对于结构设计从业者来说，这类小型替换配件的设计核心从来不是做夸张的造型创新，而是精准还原原配件的装配尺寸、使用功能，在容易损坏的局部结构做针对性的强度优化，在不改动原有设备主体结构的前提下，实现配件的完美替换，解决一线使用中的实际痛点。
