福特GT跑车曲面车身结构设计

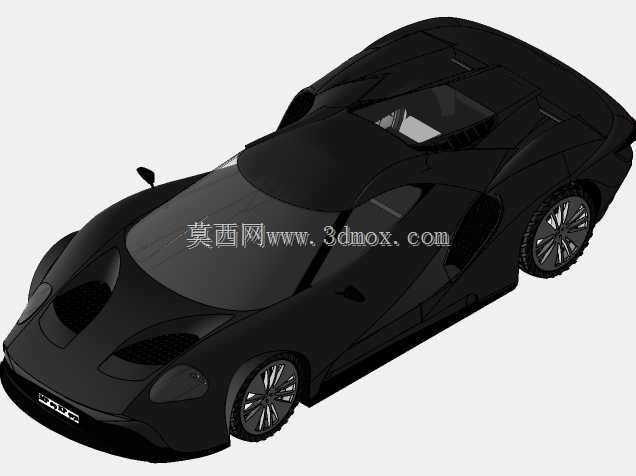

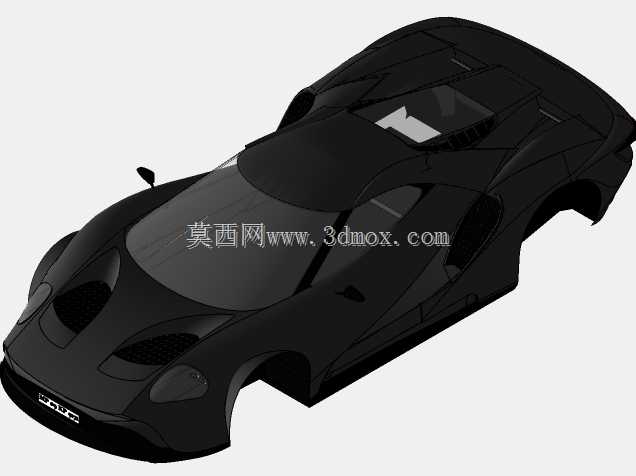

　　这套车身曲面首先可以满足赛道工况下的空气动力学设计需求：车头位置的内凹曲面是为了引导正面来流进入前轮刹车散热通道，同时降低车头正面的迎风阻力；引擎盖表面的隆起筋线并非单纯的造型装饰，其弧度经过调整后可以在高速行驶时在车头形成下压力区域，减少前轮的升力；车顶到车尾的溜背曲面严格按照空气动力学的流线走势设计，能够让气流平顺地流向车尾的扩散器区域，避免气流在车尾形成紊流区增加行驶阻力；车身侧面的内凹曲面一方面可以梳理车侧气流，减少轮拱位置的乱流，另一方面也为侧置散热系统预留了足够的气流导入空间，满足高性能动力总成的散热需求。在设计思路上，建模前先梳理了高性能跑车车身的安装边界条件：车身曲面的内侧需要预留出驾驶舱的乘坐空间，在乘用车整车正向开发流程中，车身外覆盖件的曲面建模是衔接造型创意与工程落地的核心环节，本次完成的福特GT跑车车身曲面结构，完全围绕高性能跑车的实际使用场景搭建，可覆盖造型评审、空气动力学仿真、外饰件结构设计、油泥模型铣削数据参考等多个工程环节的使用需求。高性能跑车的车身设计和普通家用乘用车存在本质差异，所有曲面的走势、弧度、分块边界都要同时满足空气动力学性能、结构安装空间、外观视觉张力三重要求，建模过程中没有采用实体拉伸、倒角这类常规机械零件的建模逻辑，全程通过高阶曲面搭建完成，所有曲面的G2连续性都经过曲率梳检查，不存在曲面褶皱、曲率突变的问题，能够直接对接后续的A级曲面优化工作。从实际工程应用的角度看，

　　满足185cm身高驾驶员的头部、肩部空间要求；轮拱位置的曲面边界要适配大尺寸运动轮胎的跳动行程，在轮胎上下跳动、转向的全工况下都不会和轮拱发生干涉；车门位置的曲面分块线隐藏在侧面筋线位置，既保证了外观的整体性，也为车门铰链、门锁、玻璃升降机构预留了足够的安装空间；前挡风玻璃的曲面弧度兼顾了驾驶员的前方视野要求，曲面的倾斜角度经过调整后可以减少高速行驶时的风噪，同时也满足夹层玻璃的成型工艺要求，不会出现玻璃成型时曲率过大无法脱模的问题。从结构细节来看，车身表面的所有特征都有对应的工程意义：车头位置的凹陷区域是为了安装前大灯与前保险杠进气格栅，曲面的安装面经过偏置处理，预留了外覆盖件的壁厚以及安装卡扣的布置空间；

　　车尾的隆起结构是为了容纳后轮传动系统与中置发动机的进气通道，曲面的高度经过反复调整，既不会遮挡驾驶员的后方视野，也能满足动力总成的布置空间要求；车身侧面的后视镜安装座曲面和车身曲面顺滑连接，能够减少后视镜位置的风噪，同时为后视镜的调节机构预留了安装空间。这套曲面模型在搭建过程中完全遵循汽车外饰建模的工程规范，所有曲面的控制点都排布整齐，没有多余的杂点，后续修改时可以通过调整控制点快速调整曲面弧度，适配不同的造型修改需求；曲面之间的拼接公差控制在0.02mm以内，完全满足后续数控加工油泥模型的精度要求，不会出现加工时曲面错位的问题。对于从事汽车外饰设计、曲面建模的工程人员来说，这套模型可以作为高性能跑车曲面建模的参考案例，

　　理解造型特征和工程需求之间的平衡逻辑，掌握大跨度顺滑曲面的搭建技巧，避免建模过程中出现曲面不光顺、特征丢失的问题；在进行空气动力学仿真时，这套闭合的曲面模型可以直接导入仿真软件进行网格划分，不需要再进行额外的几何修复工作，能够大幅缩短前期仿真的准备时间；在进行外饰件结构设计时，也可以基于这套外表面曲面直接偏置出壁厚，添加安装结构、加强筋等细节，快速完成外覆盖件的结构设计工作。需要注意的是，这套模型目前仅包含车身外覆盖件的曲面部分，不包含底盘、动力总成、内饰等系统的结构，在进行整车装配时需要根据实际的底盘硬点位置调整车身的安装点坐标，确保车身和底盘系统的安装边界完全匹配；曲面的厚度目前按照碳纤维外覆盖件的常规厚度预留参考值，实际生产时需要根据选用的材料工艺调整偏置厚度，满足不同成型工艺的壁厚要求。
