电动汽车用定制化转向节结构设计

　　在学生方程式赛车以及小型电动代步车的底盘开发环节，转向节作为连接悬架、转向拉杆、制动总成与轮毂的核心承载构件，其结构合理性直接决定整车操控响应精度与行驶可靠性。本次设计的转向节针对轻量化电动车型的布局需求做了针对性优化，没有沿用量产乘用车型的厚重铸造结构，而是结合赛事场景下的载荷边界做了拓扑减重处理。

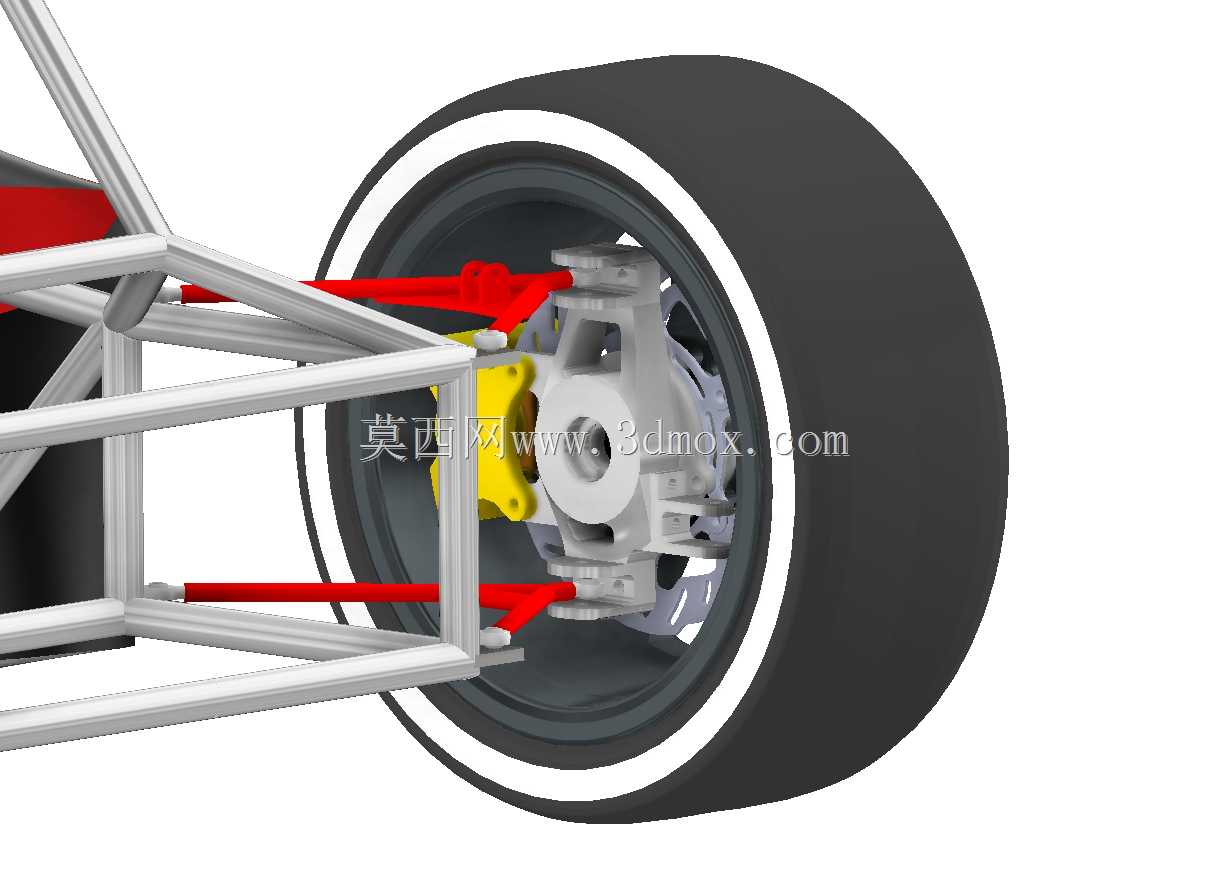

　　从实际装车的应用场景来看，这类转向节需要同时承受多向复合载荷：车辆过弯时的侧向力、制动时的纵向冲击力、经过颠簸路面时的垂向跳动载荷，都会通过轮毂轴承直接传递到转向节本体上，因此在结构设计时，首先要保证各安装点位的刚度匹配，避免出现应力集中导致的疲劳断裂。设计初期先根据整车硬点坐标确定各安装面的空间位置：转向拉杆的球头安装孔位需要匹配转向梯形的几何参数，保证内外轮转角关系符合阿克曼定理，减少轮胎磨损；减震器下支座的安装面角度要匹配主销后倾、内倾的定位参数，确保转向回正力矩符合设计预期；制动卡钳的安装孔位需要严格匹配制动盘的偏距，避免出现制动拖滞或者卡钳与轮毂干涉的问题。

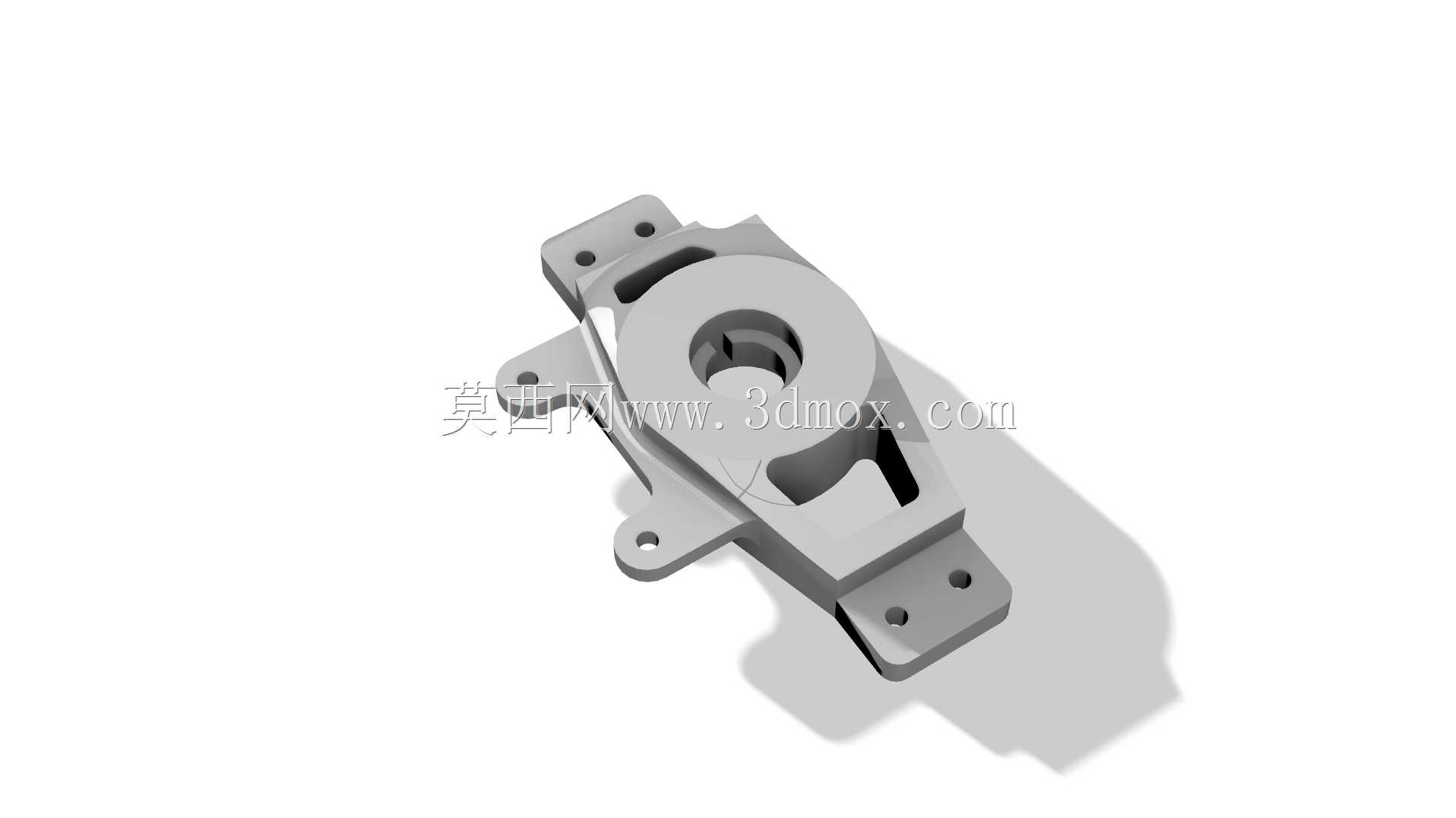

　　外形尺寸方面，该转向节整体轮廓控制在160mm×120mm×80mm的边界范围内，完全适配10寸轮毂的安装空间，不会与轮辋内壁发生运动干涉。底部的两个对称安装支耳用于连接下摆臂，支耳上的衬套孔同轴度公差控制在0.02mm以内，保证摆臂摆动时无卡滞；侧方伸出的单支耳用于连接转向拉杆，球头销的安装孔做了局部加厚处理，因为转向时的瞬时冲击力会集中在这个点位，加厚后可以有效降低局部应力峰值。主体的中心轴承孔采用阶梯式设计，适配双列角接触球轴承的安装尺寸，孔壁的表面粗糙度要求达到Ra1.6，保证轴承压装后不会出现外圈蠕动的问题。

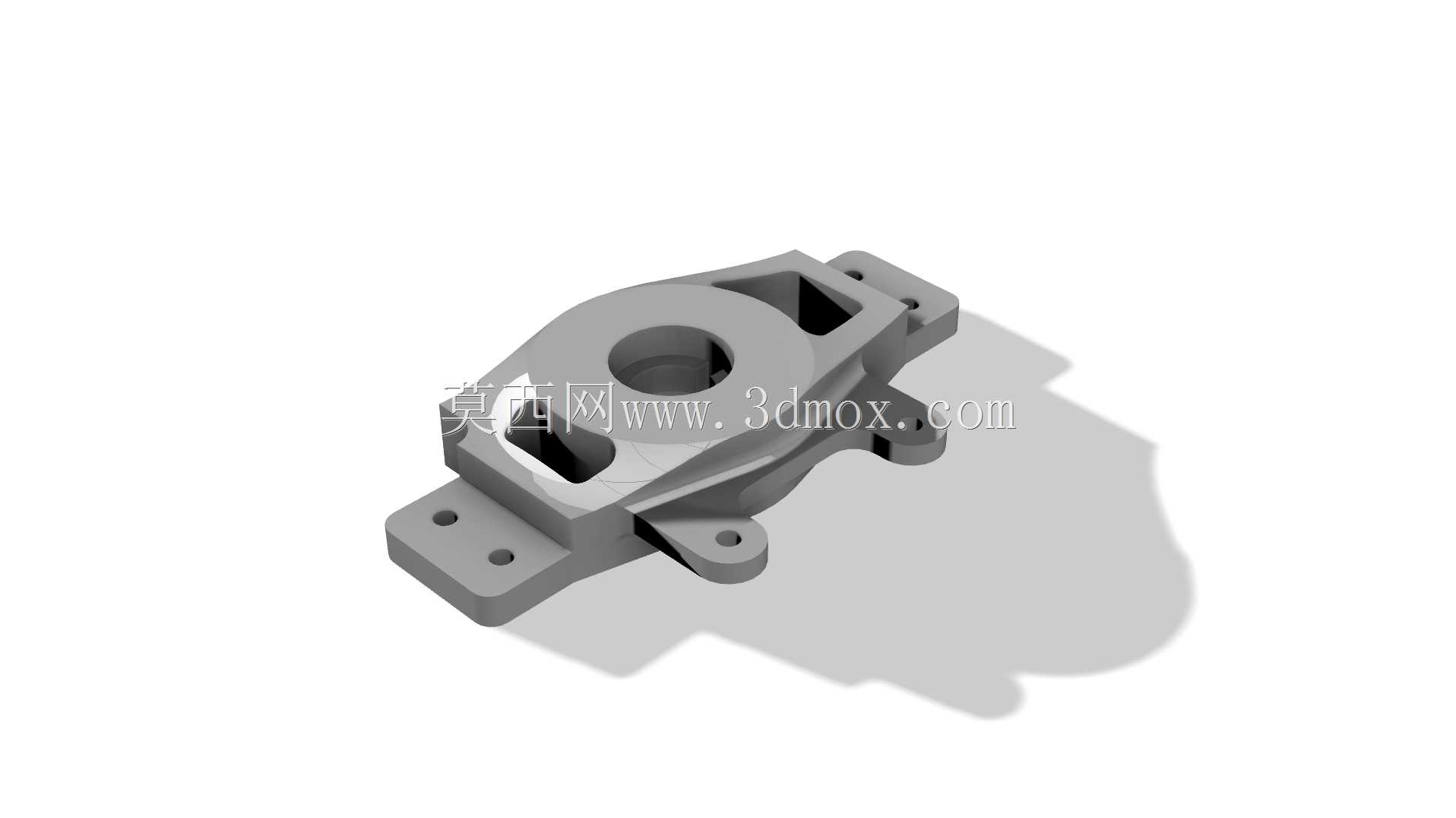

　　设计思路上没有采用传统的一体式等壁厚铸造结构，而是在非承载区域做了大尺寸的镂空减重处理，通过拓扑优化找出载荷传递的主要路径，在路径上保留足够的材料厚度，非受力区域则尽可能去除材料，最终整体重量比同载荷等级的传统转向节降低了27%，这对于整备质量敏感的电动赛车来说，能够有效降低簧下质量，提升悬架的响应速度。所有的安装孔位都设计了定位凸台，一方面可以提升安装时的定位精度，避免装配错位，另一方面凸台结构可以增加螺栓连接的接触面积，降低连接面的压应力，防止长期使用后出现螺栓松动的问题。

　　安装边界的校核是这类零件设计的重点，在建模过程中需要做全行程的运动仿真：模拟悬架上下跳动到极限位置时，转向节与减震器、下摆臂、轮辋、制动盘之间的最小间隙，保证所有工况下间隙值不小于5mm，避免运动干涉；同时模拟转向打到最大转角时，转向节与周边车架、拉杆的位置关系，确保不会出现转向卡死的问题。零件的过渡区域全部采用圆角过渡，避免直角结构带来的应力集中，圆角半径根据相邻壁面的厚度做匹配，一般取壁厚的0.3-0.5倍，既可以减少铸造或者3D打印过程中的应力变形，也能提升零件的疲劳寿命。

　　从实际使用的角度出发，这类转向节既可以用于学生方程式赛车的原型开发，也可以经过载荷验证后适配小型低速电动代步车、场地巡检电动车的底盘系统，其紧凑的结构尺寸能够适配多种不同的悬架布局形式，不需要对周边部件做大幅度修改就可以完成装车适配。在细节处理上，所有的螺栓安装面都设计了锪平结构，保证螺栓拧紧时端面与螺栓轴线垂直，避免螺栓承受附加的弯曲载荷；轴承孔的端面设计了密封槽，可以安装防尘密封圈，防止泥水、沙尘进入轴承内部，延长轴承的维护周期。
