龙门式激光切割加工设备结构设计

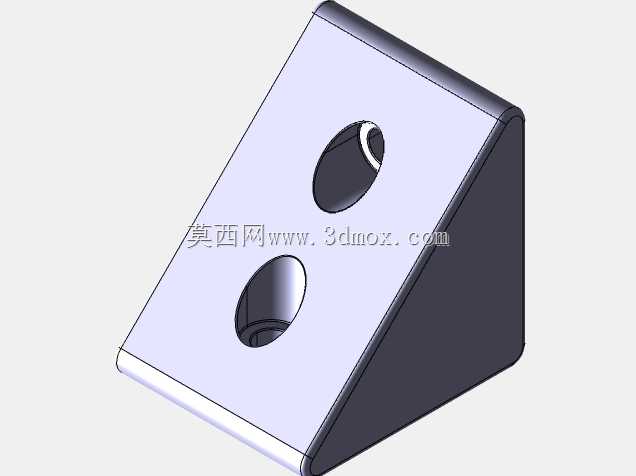

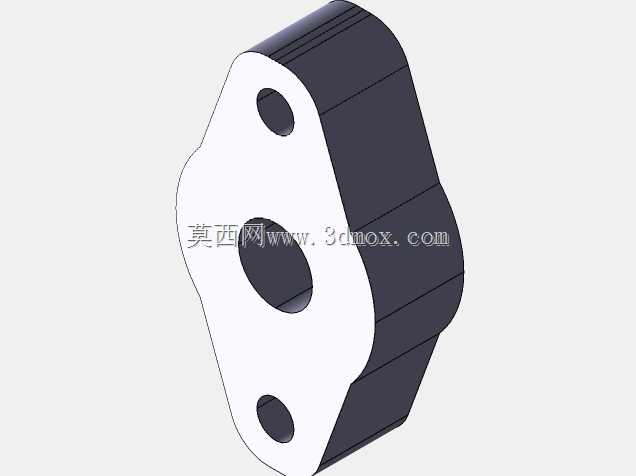

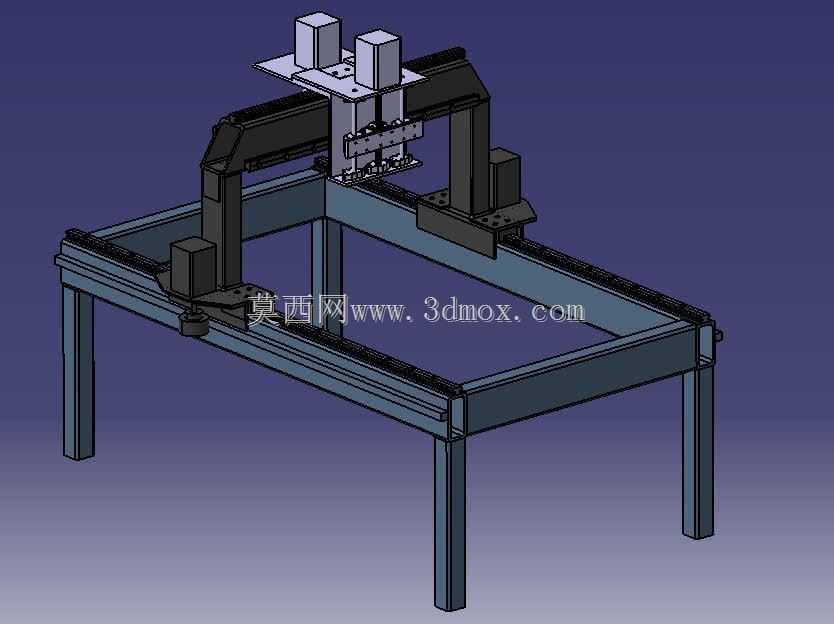

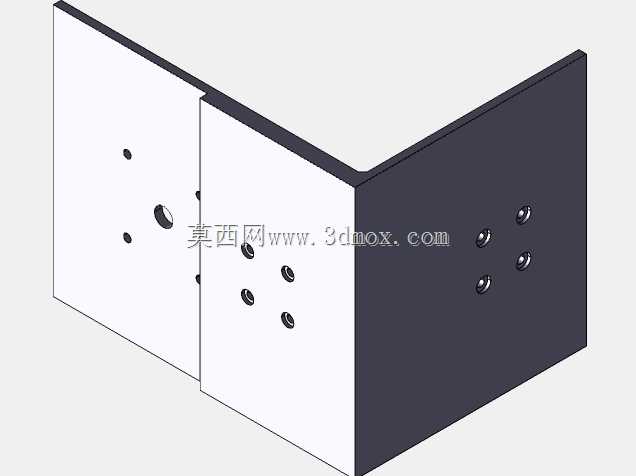

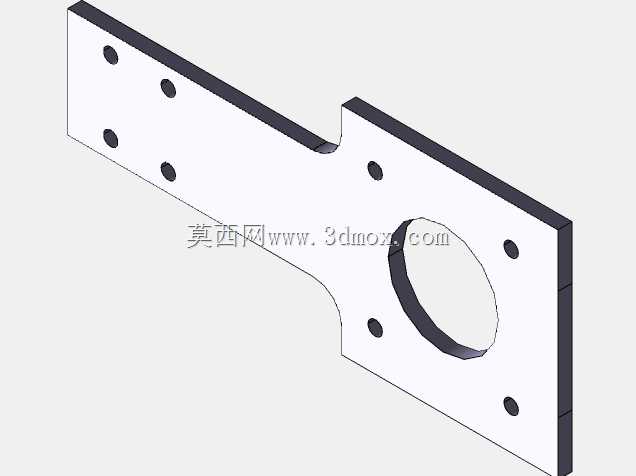

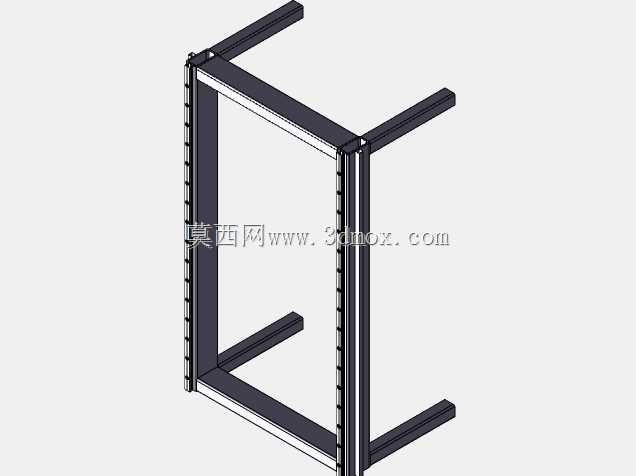

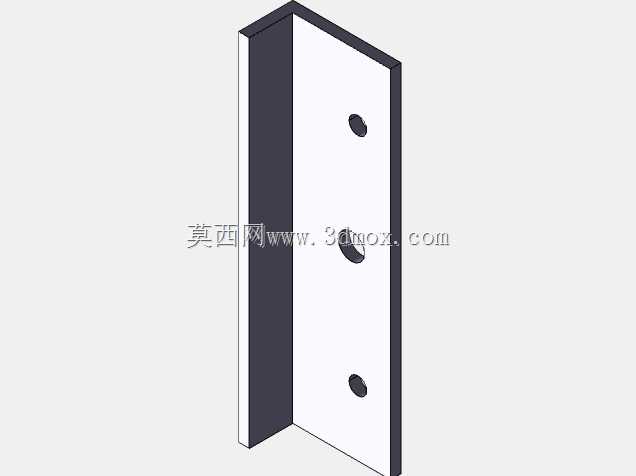

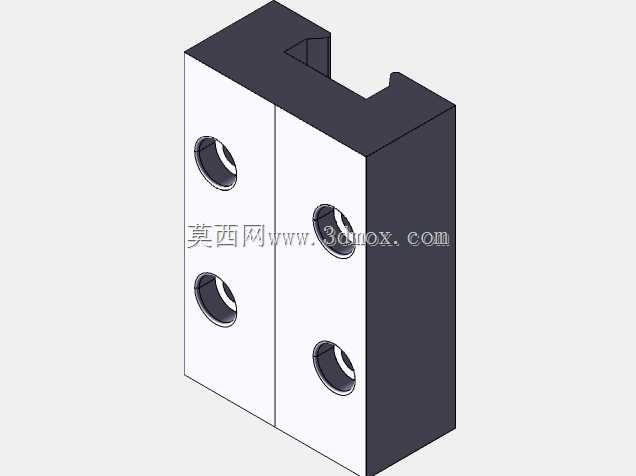

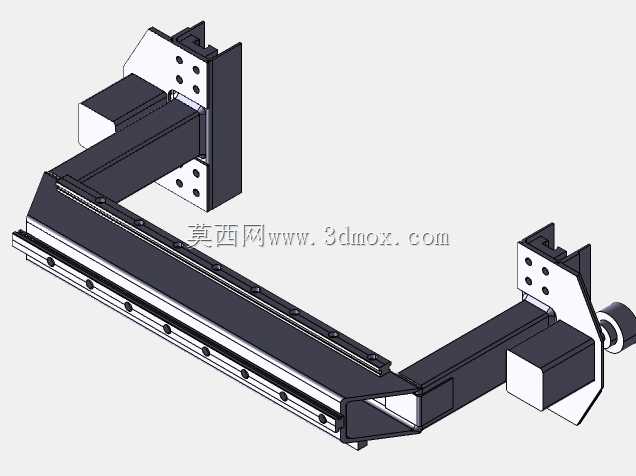

　　这套龙门式激光切割设备的三维结构，完全围绕钣金加工、金属板材下料的实际生产场景搭建，日常在五金制品、钢结构配件、广告金属字、机箱机柜生产车间里，这类设备承担着从整板到异形零件的高精度切割工序，替代传统的等离子切割、冲床下料，能省去后续大量的铣边、打磨修形工作量。从结构布局来看，设备采用双边驱动龙门架构，两侧的纵向导轨安装在整体焊接的床身支腿上方，床身采用矩形钢管拼焊而成，支腿与地面接触位置预留了调节脚杯安装位，安装时可以根据车间地面平整度调整整机水平，避免导轨扭曲影响运行精度。横梁部分采用轻量化的钢构焊接设计，在保证整体刚性的前提下尽可能降低运动部件重量，让横向移动的激光头组件能实现更高的加减速响应，

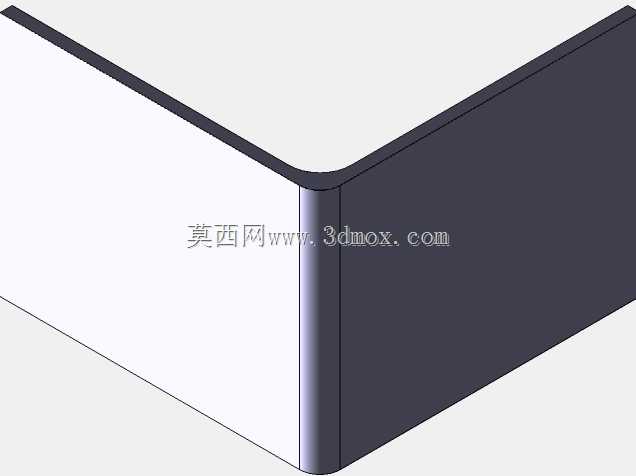

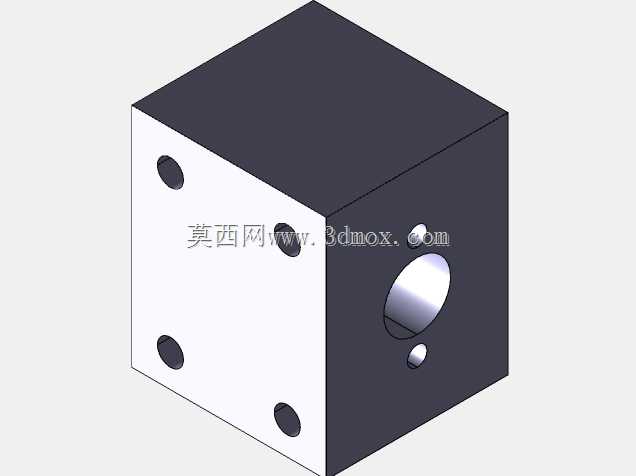

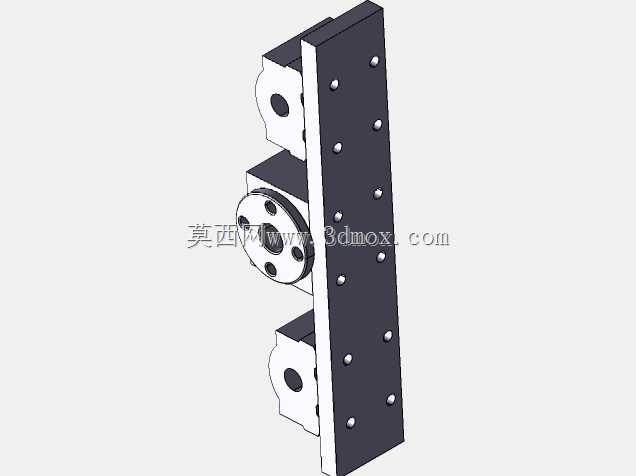

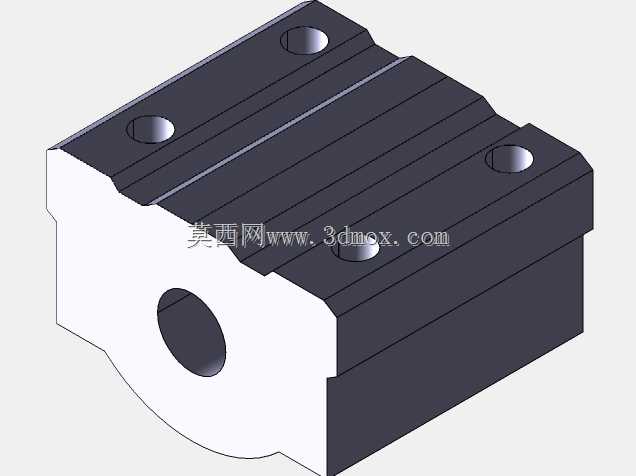

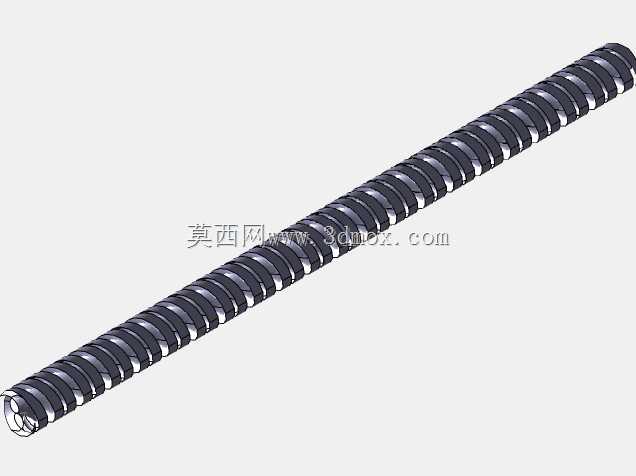

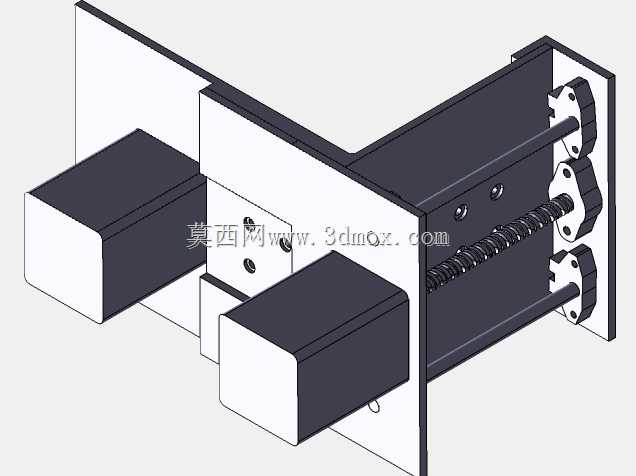

　　切割小轮廓异形件时不会因为惯量过大出现轨迹过切、拐角失真的问题。激光切割头的安装滑座集成在横梁的横向导轨上，滑座上预留了激光头焦距调节、随动传感组件的安装空间，Z轴方向的升降行程可以覆盖不同厚度板材的切割焦距需求，不管是1mm以内的薄不锈钢板，还是十几毫米厚的碳钢板，都能通过Z轴的随动调整保证切割焦点始终落在板材表面。设备的整体安装边界需要考虑车间的上下料空间，床身的工作台面采用栅格支撑结构，栅格条采用耐磨钢材制作，长期受激光灼烧、工件剐蹭也不容易出现大面积变形，支撑栅格的间距经过优化，既不会因为间距过大导致薄板材切割时下垂变形，也不会因为间距过小让激光反射过多损伤栅格、产生过多熔渣堆积。

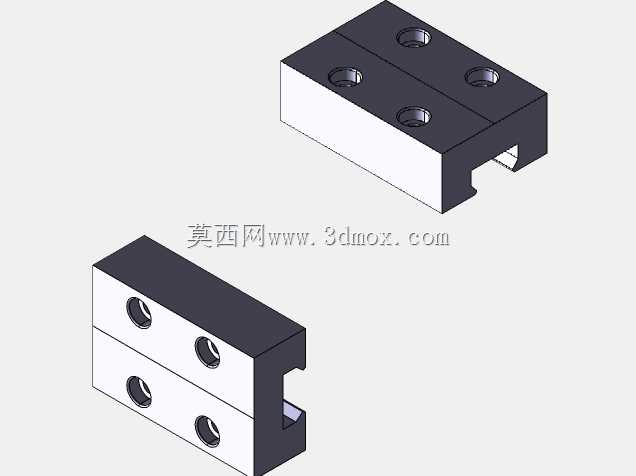

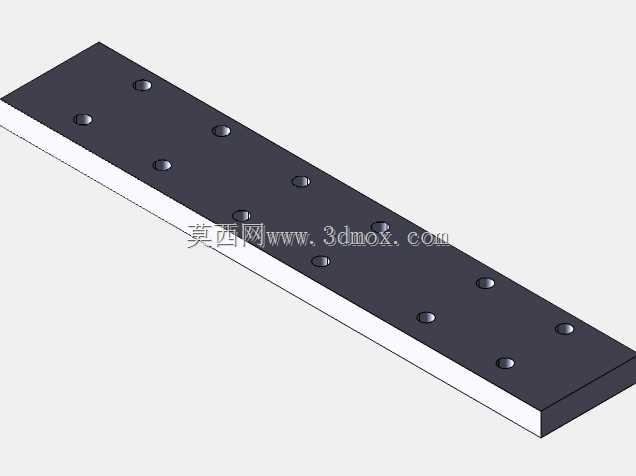

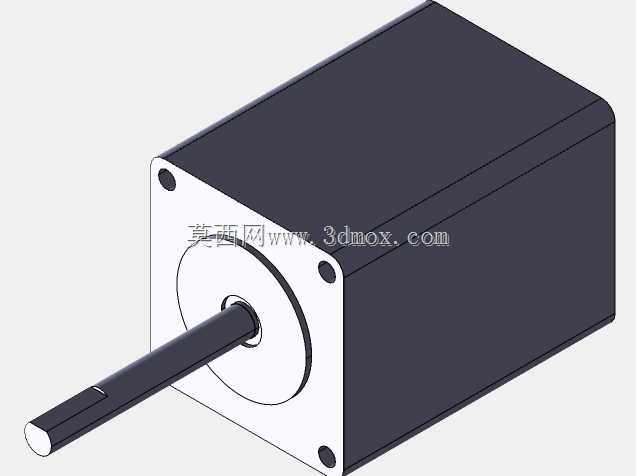

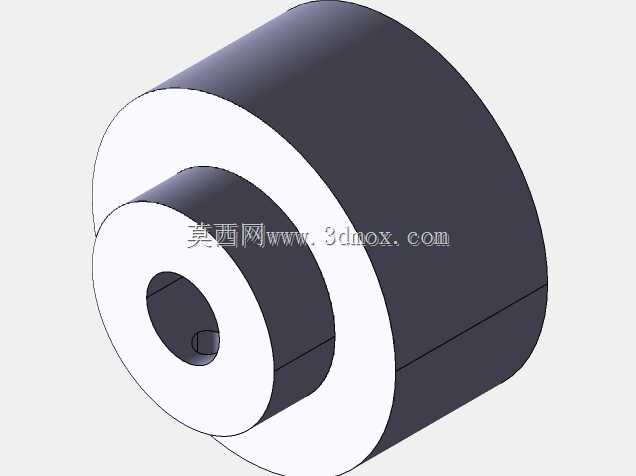

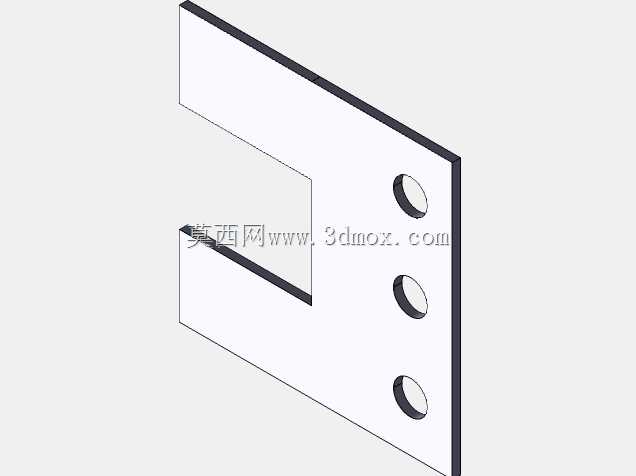

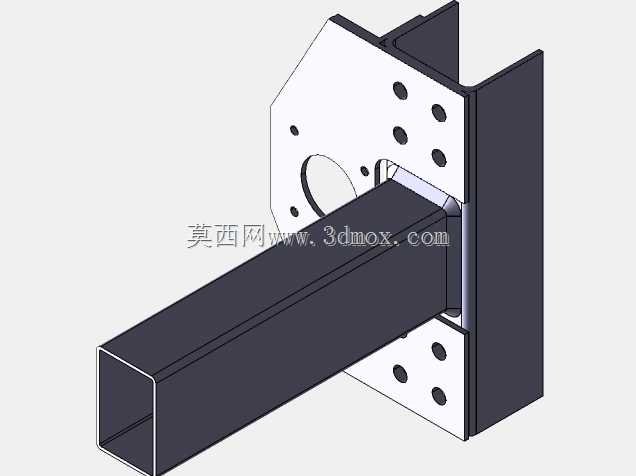

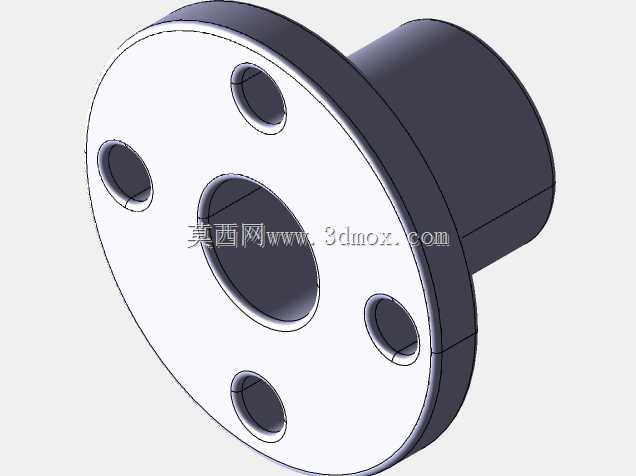

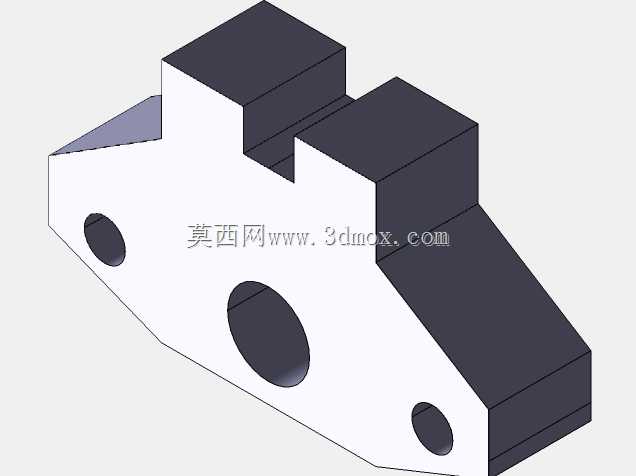

　　设计过程中特意将传动组件的安装位做了防护结构设计，纵向的齿条、导轨外侧都预留了防护罩安装槽，日常生产中切割产生的金属粉尘、熔渣不会直接溅落到传动副表面，能大幅降低导轨、齿条的磨损速度，减少日常维护的频次。两侧的驱动电机安装座采用整体机加工成型，保证电机输出轴与齿轮、齿条的啮合间隙处于合理范围，不会因为安装偏差出现传动卡顿、反向间隙过大的问题，切割出来的零件尺寸精度可以稳定控制在毫米级公差范围内。横梁两端的导向座采用双侧滚轮抱紧导轨的结构，相比单滑块结构能更好抵消切割过程中产生的侧向力，高速运行时不会出现横梁抖动的问题，切割长直线零件时不会出现波纹状刀痕。设备的电气走线全部采用拖链内置布局，纵向、横向的拖链槽都设计在床身和横梁的内侧，

　　避免走线外露被工件磕碰、被熔渣烫坏，拖链的弯曲半径满足所有线缆的最小弯曲要求，长期往复运动也不会出现线缆折断、接触不良的故障。工作台下方预留了抽风除尘的接口位置，可以对接车间的除尘系统，切割产生的烟尘能通过栅格缝隙被及时抽走，不会在车间内弥漫影响操作视线、损害操作人员健康。从实际选型适配的角度，这套结构可以根据加工幅面需求调整纵向导轨的长度，不需要改动横梁和切割头滑座的核心结构，就能适配不同尺寸的板材加工需求，不管是小幅面的精密零件加工，还是大幅面的整板下料，都能通过调整床身长度快速衍生出不同规格的机型。龙门架的整体重心经过配平计算，横向移动时整个运动组件的重心始终落在两侧导轨的支撑范围内，高速启停时不会出现整机晃动的问题，不需要额外做非常厚重的地基固定，普通的硬化车间地面就能满足安装要求。切割头的安装位兼容市面上主流的光纤激光切割头，不需要额外做转接板修改，后期维护更换配件时通用性更强，能降低设备的后期使用成本。
