三刃60度燕尾槽机夹硬质合金铣刀

　　在机床燕尾导轨、燕尾型配合槽的铣削加工场景中，这类带可换硬质合金刀片的三刃60度燕尾刀是核心切削刀具，主要适配普通立式铣床、数控铣床以及加工中心的锥柄或直柄安装接口，用于完成工件上60度夹角燕尾结构的半精铣与精铣工序，相比整体焊接式燕尾铣刀，可换刀片的结构能大幅降低刀具使用成本，刀片磨损后无需重新修磨刀体，仅需更换对应规格的硬质合金刀片即可恢复切削精度，适配钢件、铸铁、有色金属等多种常见金属材料的燕尾结构加工。

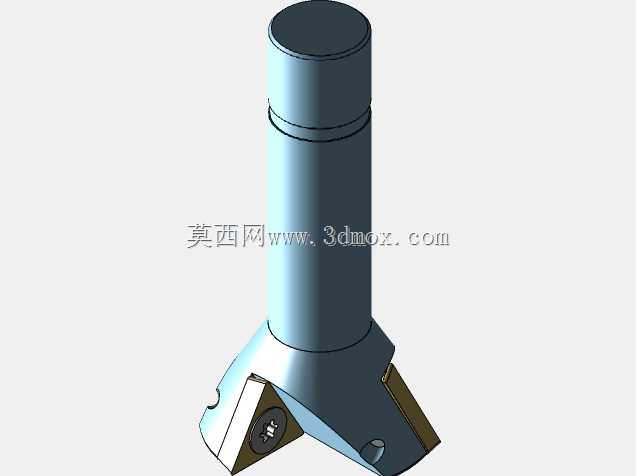

　　从结构设计逻辑来看，这款刀具采用直柄圆柱夹持段，柄部直径与刀头工作段做了差异化设计，夹持段的圆柱度公差控制在h6级别，保证装夹时的同轴度，减少高速切削时的径向跳动。刀体下部的刀盘部分均匀分布三个刀位，每个刀位通过沉头压紧螺钉固定TCMT系列三角形硬质合金刀片，刀片的安装角度经过精确计算，切削刃伸出刀体的长度刚好匹配60度燕尾的斜面加工角度，三个切削刃沿圆周120度均匀分布，相比单刃或双刃燕尾刀，切削过程中受力更均衡，每转进给量可以提升30%以上，同时能有效减少切削振动，提升燕尾槽斜面的表面加工质量。

　　实际加工过程中，这款刀具的切削路径通常是先通过立铣刀预加工出直槽，再使用燕尾刀沿Z轴分层下刀，沿槽的长度方向走刀，一次成型60度的燕尾斜面。刀体上设计的排屑空间经过优化，三个刀位之间的容屑槽有足够的容屑空间，切削钢件时产生的带状切屑、加工铸铁时产生的崩碎切屑都能顺利排出，不会出现切屑挤压刮伤已加工表面的问题。刀片的压紧方式采用螺钉直接压紧，结构简单可靠，更换刀片时仅需使用对应规格的内六角扳手松开螺钉，转动刀片更换新的切削刃或者替换全新刀片即可，换刀辅助时间短，适合批量零件的燕尾槽加工场景。

　　从安装边界来看，这款刀具的柄部为标准圆柱直柄，可适配ER弹簧夹头、强力铣夹头等常见的铣床夹持附件，刀头最大直径大于柄部直径，加工时需要注意刀具的悬伸长度，保证刀盘部分不会与工件或夹具发生干涉，切削刃的轴向位置经过校准，安装后三个切削刃的端面跳动量控制在0.02mm以内，径向跳动量控制在0.01mm以内，保证加工出的燕尾槽角度误差在允许范围内，配合面的接触精度满足装配要求。在CA6140这类普通车床的床身燕尾导轨维修、小型燕尾槽滑块零件加工等场景中，这款刀具都能稳定完成加工任务，相比高速钢整体燕尾刀，硬质合金刀片的切削线速度可以提升2-3倍，刀具耐用度提升5倍以上，能有效减少换刀频次，提升加工效率。刀体本身采用合金结构钢制造，经过调质处理后有足够的刚性与韧性，能承受较大的切削冲击力，即使在断续切削的场景下也不容易出现刀体断裂的问题，刀片的选型可以根据加工材料调整，加工钢件时选用P类硬质合金刀片，加工铸铁时选用K类硬质合金刀片，加工有色金属时选用K类或金刚石涂层刀片，适配不同的加工需求。
