工业防护用封闭式金属笼结构设计

　　这款封闭式金属笼结构，最初是针对车间内小型精密加工工位的物理隔离需求设计的，在实际产线布局中，这类结构常被用来划定高风险作业区域的物理边界，避免无关人员误入运行中的加工工位，也可作为小型设备的外置防护壳体，阻隔加工过程中飞溅的切屑、切削液，同时兼顾设备运行时的噪音阻隔作用。从结构设计逻辑来看，整体采用模块化拼接思路，底部是带防滑纹理的安装基座，基座表面做了方格防滑纹路处理，既可以提升整体结构放置时的稳定性，也能避免内部积存的液体随意流散，基座的外沿超出笼体主体一定宽度，预留了足够的安装固定孔位，安装时可以直接通过膨胀螺栓与地面固定，也可搭配减震脚垫放置在平整的车间地面上，不需要额外做复杂的地基处理。

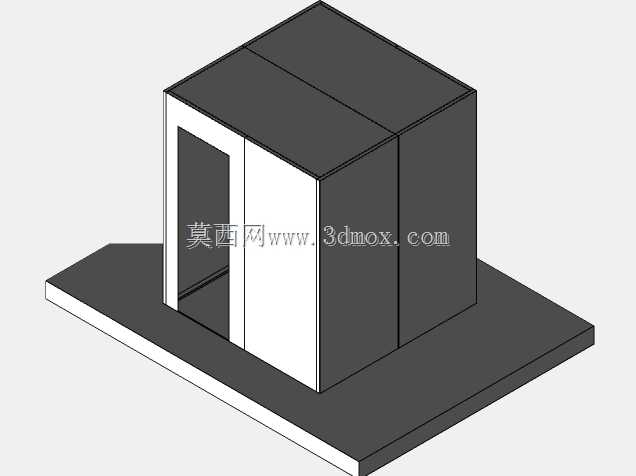

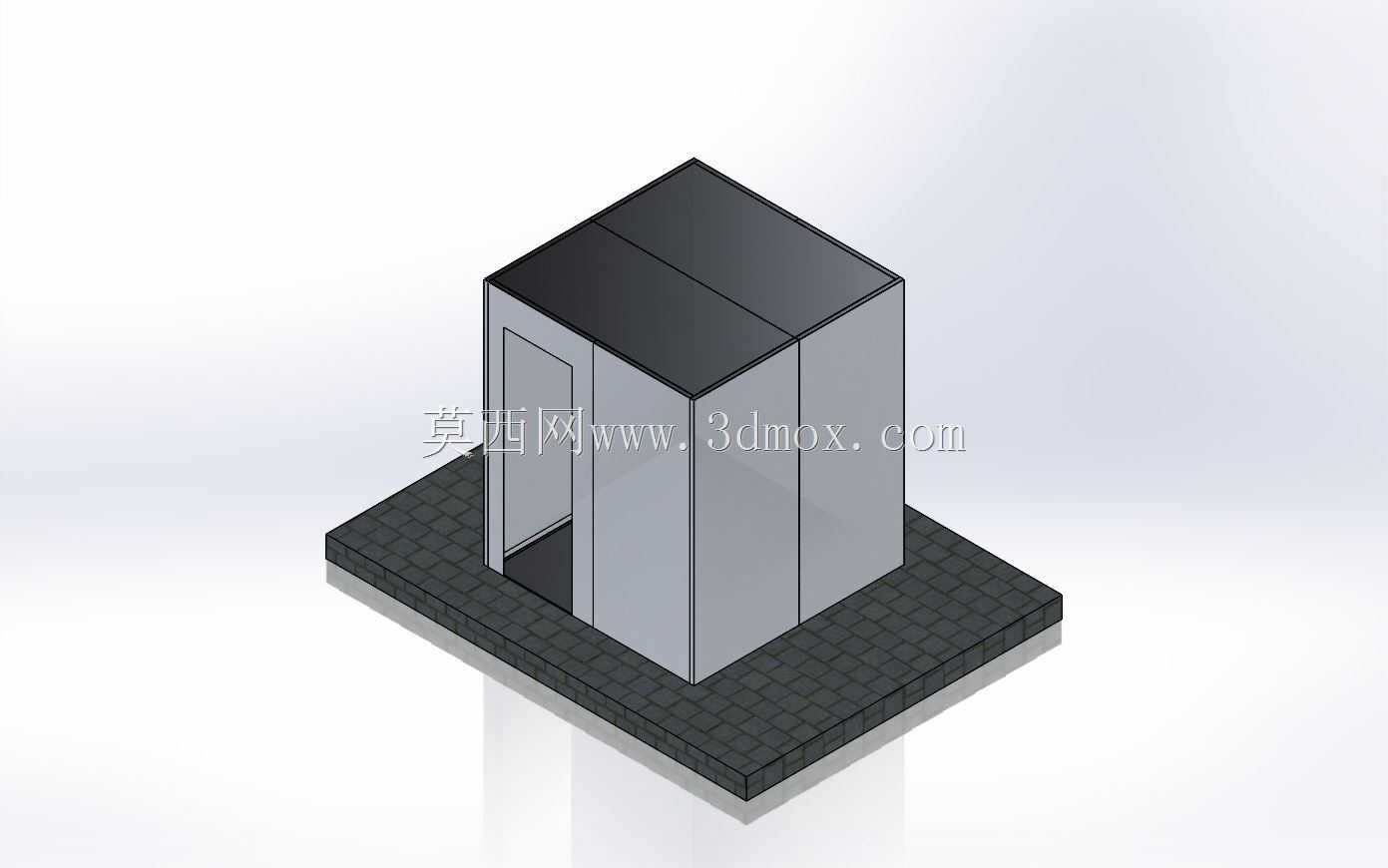

　　笼体主体采用三面围合加单开门的布局，三个侧面的壁板采用平整的金属板材折弯成型，壁板之间通过内置的角码连接件拼接，没有外露的突出紧固件，既避免了人员磕碰划伤的风险，也让整体外观更加整洁，壁板的厚度选型兼顾了结构强度与轻量化需求，在承受常规侧向撞击时不会出现明显变形，同时整体重量控制在单人可辅助移位的范围内，方便产线调整布局时快速拆装移位。正面的单开门采用与侧壁同材质的金属板材制作，门体与门框之间采用隐藏式合页连接，门体关闭后与侧壁保持齐平，没有突出的棱角，门体上预留了锁具安装位，可以根据使用需求搭配机械锁或者感应门禁，实现权限化的区域准入管理。顶部采用双块拼接的盖板结构，盖板与笼体框架之间采用可拆卸式连接，

　　方便后期从顶部对内部放置的设备进行维护、吊装作业，不需要完全拆除整个笼体结构，盖板的边缘做了向下的折弯包边，既可以提升盖板自身的结构强度，避免长时间使用出现中部下凹变形，也能防止顶部的积尘、滴水直接顺着壁板缝隙流入笼体内部。在实际应用场景中，这类金属笼除了用于加工工位隔离，还可作为车间内小型危险品临时存放的围护结构，或是精密检测设备的外置防护舱，隔绝车间内的粉尘、无关碰撞对检测精度的影响。设计过程中充分考虑了不同场景的适配性，整体结构的安装边界做了明确的尺寸预留，笼体内部净空间足够容纳常规的小型台式加工设备、检测仪器，同时预留了人员进入操作的活动空间，不会因为内部空间局促导致操作不便。壁板的拼接处都做了密封槽设计，

　　需要更高防护等级的场景下，可以在密封槽内加装密封胶条，实现更好的防尘、防飞溅效果，不需要高密封的场景下也可以直接拼接，兼顾通风散热需求。框架的型材选型经过受力校核，在满载顶部放置少量轻型配件的情况下，整体结构的形变量控制在工程允许范围内，不会出现框架扭曲、门体无法正常开关的问题。门体的开合角度可以达到180度，完全打开后门体可以贴合在侧壁外侧，不会占用通道空间，方便大型工件、设备进出笼体内部。底部基座的高度经过优化，既可以阻挡常规的地面漫水流入笼内，也不会因为基座过高导致人员进出绊倒，基座表面的防滑纹理深度经过实测，在沾有少量切削液、油污的情况下依然能提供足够的摩擦力，避免人员进出时滑倒。整体结构没有复杂的异形曲面，所有零部件都可以通过常规的钣金折弯、切割工艺加工完成，不需要开模，加工成本可控，适合小批量定制化生产，也方便后期根据实际场地尺寸做等比例缩放调整，适配不同大小的防护区域需求。在三维建模过程中，所有的拼接缝隙、安装孔位都做了1:1的还原，装配关系完全符合实际加工装配逻辑，不存在干涉问题，结构工程师可以直接在这个模型基础上根据实际需求修改尺寸、调整开孔位置，快速生成适配具体场景的加工图纸，不需要从零开始搭建基础框架，能大幅缩短防护类结构件的设计周期。
