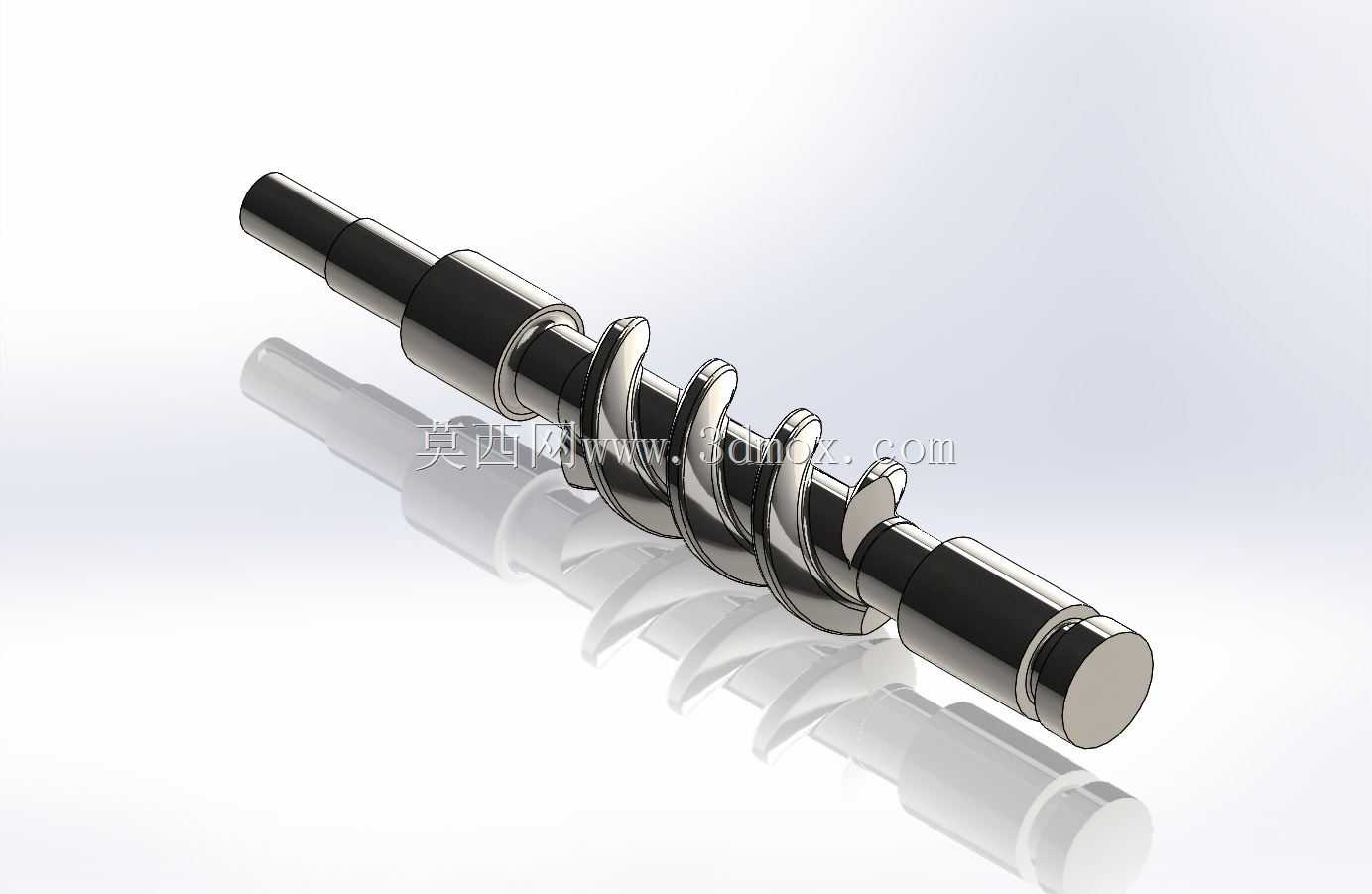

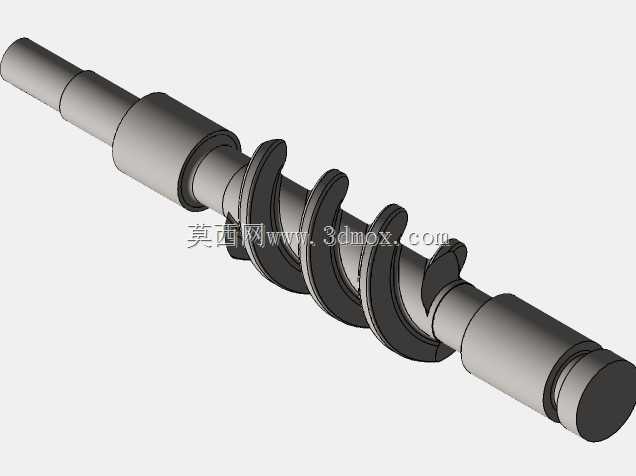

螺旋输送泵轴转子总成结构设计

　　该零件属于容积式螺旋输送泵内部的核心转子轴组件，整体采用同轴阶梯轴搭配连续变径螺旋叶片的结构形式，在流体输送、粘稠介质推送、固液混合物料转运工况中承担动力传递与物料推送的双重作用。这类轴件常见于食品酱料输送、化工浆料泵送、污水处理污泥提升、机床切削液排屑输送等场景，工作时轴体两端由轴承座提供径向与轴向支撑，动力端通过联轴器与减速电机输出轴相连，随轴转动的螺旋叶片在泵腔内部形成连续推移的容腔，将进入泵体的介质沿轴向稳定推送，避免高粘度介质出现回流、淤积、输送断流的问题。

　　从结构设计逻辑来看，整根轴的尺寸链完全围绕泵腔的安装边界展开：两端的轴颈段按照配套轴承的内孔公差做阶梯收径，轴肩位置预留轴承内圈的轴向定位端面，靠近动力输入端的轴段加工有平键槽，用于传递扭矩，防止联轴器与轴体出现相对打滑；中段的螺旋叶片并非等厚等距的常规绞龙结构，而是沿轴向做了螺距与叶片外径的渐变调整，靠近进料端的叶片导程更大，能够快速攫取进入泵腔的物料，靠近出料端的叶片导程收窄，逐步压缩物料容腔，提升出口端的推送压力，避免高压工况下介质反向泄漏。叶片与中心轴体采用整体融合的建模方式，不存在分体焊接的装配缝隙，既避免了输送含颗粒介质时焊缝处出现磨损开裂，也减少了物料在缝隙处的残留挂壁，适配有清洁要求的食品、医药类物料输送场景。

　　轴体的外形轮廓完全匹配泵壳的内部型腔，螺旋叶片的外圆与泵体内壁之间保留均匀的微小径向间隙，间隙值根据输送介质的颗粒度调整：输送洁净粘稠流体时间隙控制在较小范围，减少回流泄漏；输送含硬质颗粒的污泥、渣浆时适当放大间隙，避免颗粒卡滞造成叶片与泵壳刮擦。两端轴颈的同轴度、螺旋叶片外圆的径向跳动是该零件加工与建模时的核心管控公差，若同轴度超差，转子高速运转时会出现偏心扫膛，轻则磨损泵体内衬，重则造成轴体弯曲、轴承过载烧毁。建模过程中先完成中心阶梯轴的回转特征搭建，依次确定各段轴径、轴肩位置、退刀槽宽度、端部倒角尺寸，再以轴的中心线为引导线扫描生成连续螺旋叶片，对叶片与轴体的交接位置做圆角过渡，消除应力集中尖角——转子长期承受交变扭矩与介质轴向反推力，尖角位置极易在交变载荷下萌生疲劳裂纹，圆角过渡能够大幅提升轴件的疲劳寿命。

　　安装边界层面，两端轴颈的伸出长度匹配轴承座、机械密封的安装尺寸，机械密封的安装位预留了密封件的轴向定位台阶，防止输送带压力的介质时沿轴出现外漏；轴的总长度严格适配泵体两端端盖的跨距，装配后转子的轴向窜动量被轴承与端盖限制在合理区间，保证螺旋叶片始终处于泵腔的正确工作位置，不会出现轴向偏移导致叶片与端盖碰撞。轴端的倒角与导向锥面方便装配时快速穿入轴承、密封与联轴器，避免装配过程中划伤密封唇口与轴承内圈。针对磨损较快的工况，螺旋叶片的外缘可在后续加工时堆焊耐磨层，建模时预留了耐磨层的厚度余量，无需改动整体安装尺寸即可提升零件在磨蚀性介质下的使用寿命。整根转子的动平衡校验也在结构设计的考量范围内，螺旋叶片沿周向均匀分布，质心基本落在轴中心线上，高速运转时的振动量可控，降低配套轴承与机架的疲劳载荷。
