CA6140机床配套物料转运手推车结构

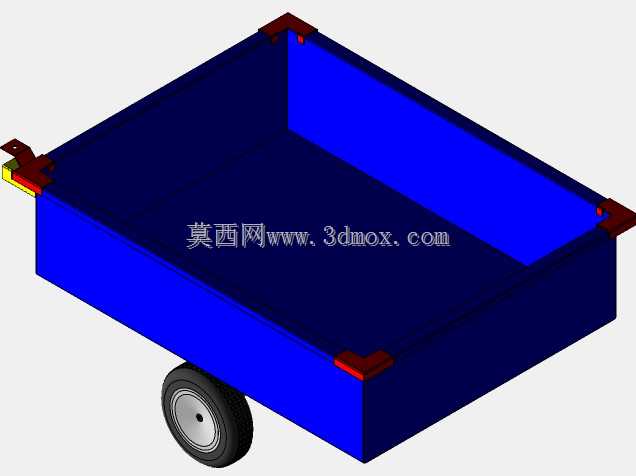

　　这款手推车的设计初衷是匹配普通车床加工车间的工位间物料转运需求，在机加工生产场景中，CA6140作为应用范围极广的普通卧式车床，日常加工会产生大量待周转的毛坯件、半成品工件、切屑收集容器以及工装夹具，工位间短距离转运如果依赖人工徒手搬运，不仅效率低下，还容易出现工件磕碰掉落、操作人员砸伤的风险，这款带围边料斗的手推车正是针对这类场景做的定向结构设计。从结构功能来看，整车采用敞口高围边的料斗式承载结构，围边高度经过实际工位验证，能够避免直径较小的轴类零件、块状毛坯在转运过程中从侧边滑落，料斗四个边角设置的凸起挡块，一方面是作为结构加强筋提升料斗边角的抗碰撞能力，日常使用中推车难免会和工位货架、机床床身发生磕碰，

　　边角位置是应力集中最容易出现变形的区域，加厚的挡块结构能够分散碰撞冲击力，延长料斗使用寿命；另一方面这些挡块也可以作为堆叠限位结构，当多台推车闲置堆叠存放时，上层推车的底部可以卡在下层推车的边角挡块内侧，减少闲置状态下的占地面积，适配车间狭小的储物空间需求。行走结构采用单轮组单侧布置的形式，从模型呈现的结构来看，轮组安装在料斗底部靠近牵引端的对侧，这种布置方式能够让操作人员在推行时，仅需要施加很小的抬升力就可以让料斗保持平衡，转向时的回转半径更小，能够在机床之间宽度有限的通道内灵活转向，不会因为通道狭窄出现卡滞。牵引端的连接结构采用快挂式设计，能够和车间内的AGV牵引小车、电动拖车快速对接，既可以人工推行完成单工位的小批量物料转运，

　　也可以多台串联由动力设备牵引完成跨工段的批量物料输送，适配不同生产节奏下的转运需求。设计过程中重点考量了安装边界与尺寸适配，料斗的整体宽度控制在650毫米以内，刚好能够通过CA6140车床操作侧与工位器具之间的常规700毫米通道，不会因为车体过宽影响操作人员正常通行；料斗底部距离地面的高度设置为280毫米，和车间内常见的固定式工位货架、物料周转台的台面高度差控制在100毫米以内，操作人员在装卸工件时不需要过度弯腰抬举，能够降低长期重复操作带来的腰部劳损风险。轮组的安装位置经过重心校核，当料斗内装载额定重量的工件时，整车重心落在轮轴与牵引扶手之间的合理区间，推行过程中不会出现翘头、前倾侧翻的问题，即使在车间地面存在少量切屑、

　　切削液残留的情况下，轮面的防滑结构也能保证行走稳定，不会出现打滑偏移。料斗的底板采用微倾斜设计，靠近牵引端的一侧略高于轮组侧，当需要倾倒切屑或者小型工件时，只需要抬起牵引端就可以让物料顺着底板斜面自然滑出，不需要操作人员手动清理料斗内部残留的物料，减少清理作业的工作量。整车的结构没有多余的复杂零部件，所有焊接位置都做了圆角过渡处理，避免尖锐边角在转运过程中刮伤工件表面或者划伤操作人员，日常维护只需要定期检查轮组的转动灵活性，不需要复杂的保养流程，非常适合机加工车间这种多粉尘、多油污的使用环境。在实际应用中，这款推车除了转运机加工工件之外，还可以用来收集加工产生的卷状切屑、存放更换下来的刀具和工装附件，一车多用能够减少车间内不同类型转运器具的配置数量，降低生产辅助设备的投入成本。
