适配3D打印组装的直列四缸发动机缸体结构

项目分类:发动机 发布时间:2024-01-26 ID:725259
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构
  • 适配3D打印组装的直列四缸发动机缸体结构

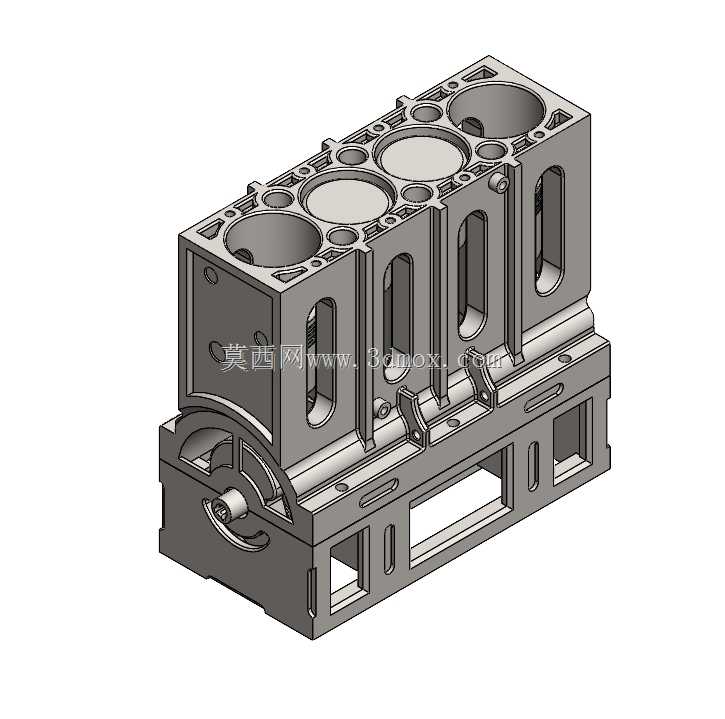

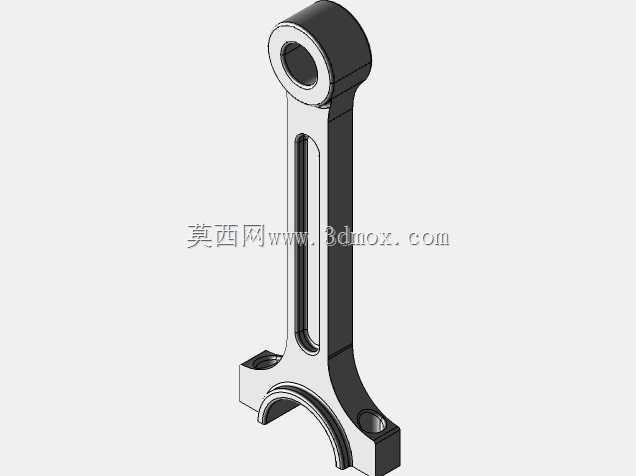

  在小排量动力装置的结构验证、教学演示以及定制化改装的前期方案迭代环节,直列四缸结构的缸体总成始终是核心验证载体,这款针对3D打印工艺优化的缸体结构,在设计阶段就跳出了传统量产铸件的工艺限制,围绕打印后组装的实际需求调整了多处安装边界与配合公差。从实际应用场景来看,这类结构既可以作为职业院校内燃机结构教学的实体拆解教具,让学员直观理解曲柄连杆机构的运动路径与缸体的支撑逻辑,也能作为小型动力改装方案的验证基体,在投入开模成本前完成装配干涉、运动行程的实体验证,避免前期设计缺陷传导到后续量产环节带来的成本损耗。

  设计思路上,这款缸体特意拉长了活塞冲程长度,相比同缸径的常规直列四缸结构,更长的冲程能够在小排量区间获得更充裕的低转速扭矩输出,适配小型非道路移动机械、模型动力装置的扭矩需求。为了适配3D打印的层积成型特性,缸体的侧壁加强筋没有采用传统铸件的大圆角过渡结构,而是调整为梯度渐变的薄壁支撑结构,既保证了打印过程中悬垂部位的成型成功率,减少打印支撑材料的用量,也能在组装完成后维持缸体整体的结构刚性,承受曲柄连杆机构高速往复运动带来的交变载荷。

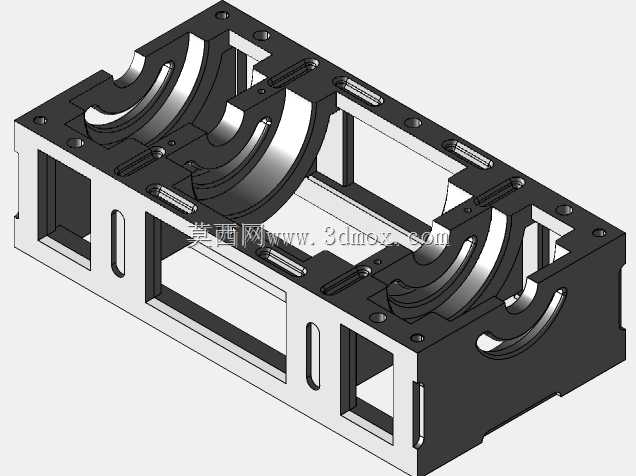

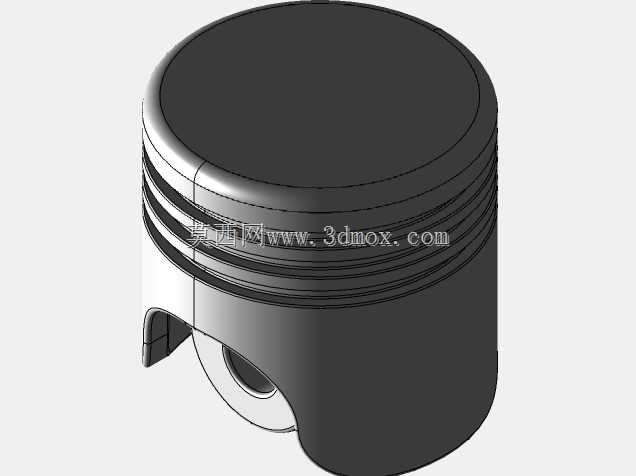

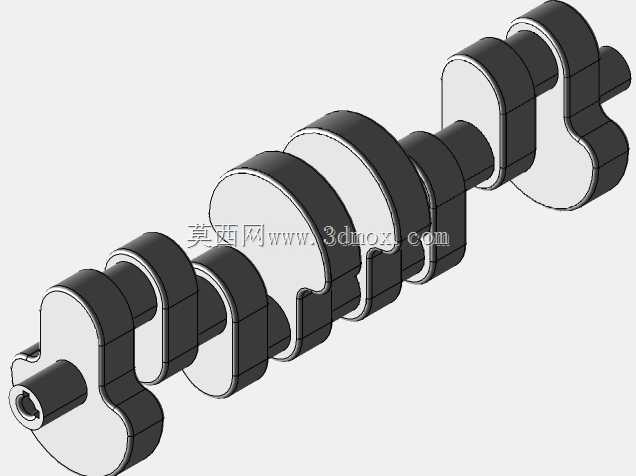

  从安装边界来看,四个缸筒采用等间距直列排布,缸筒中心距严格匹配配套活塞的外径公差,预留的活塞环安装间隙经过打印收缩率补偿,避免打印完成后出现活塞卡滞或者间隙过大漏气的问题。缸体下部的曲轴安装座采用分体式定位结构,对应的安装孔位完全适配配套紧固件的装配需求:其中6处M5×30规格的紧固件用于缸体上盖与主体的连接,保证缸筒上部的密封性能;8处M2×20规格的紧固件用于曲轴轴承盖的定位固定,保证曲轴转动过程中的同轴度,避免高速转动时出现轴系跳动;4处M2×45规格的紧固件贯穿缸体侧壁的加强筋结构,将缸体前后端盖与主体锁紧,抵消曲轴转动时传递到端盖的轴向冲击力。

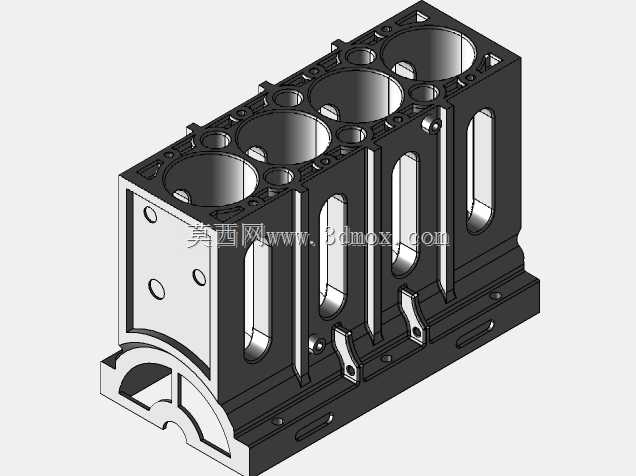

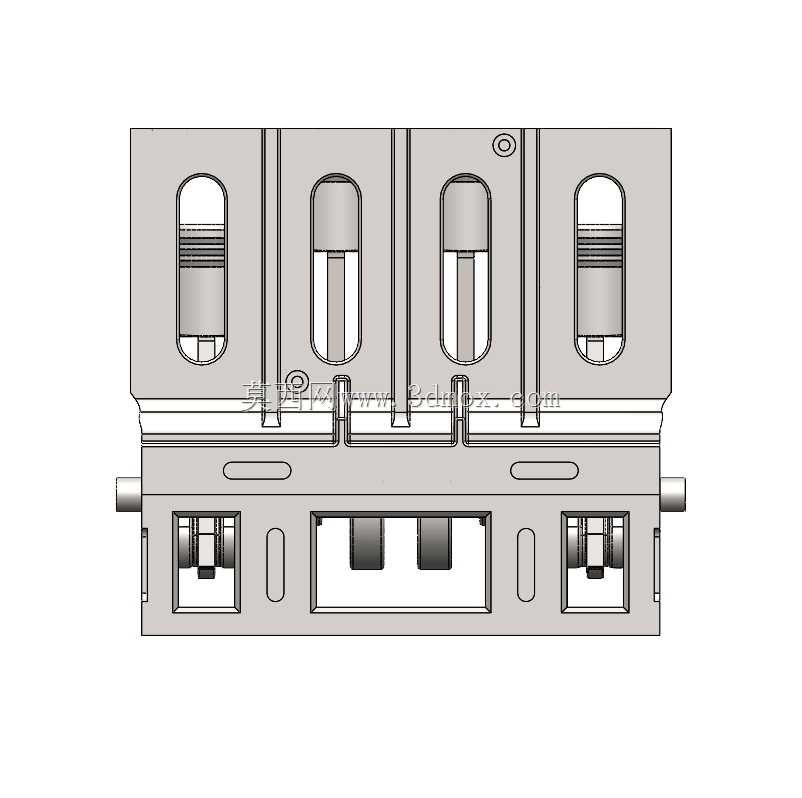

  外形结构上,缸体侧壁开设了多处长圆形减重观察窗,既能够降低整体打印重量,也能在组装调试阶段直接观察内部曲柄连杆的运动状态,出现装配错位时不需要完全拆解就能快速定位问题点。缸体底部的安装法兰预留了通用的安装孔位,能够直接固定在常规的试验台架或者模型车架上,不需要额外制作转接安装板。缸体上部的缸筒端面采用平面度优化设计,打印后只需要简单的平面打磨就能实现与缸盖的紧密贴合,降低后期处理的工作量。

  从功能特性来看,这款缸体集成了传统直列四缸缸体的活塞导向、曲轴支撑、附件安装定位等全部核心功能,没有因为适配3D打印工艺简化核心结构,所有的润滑油道预留位置、冷却腔的分隔结构都按照实际内燃机的布局做了等比例还原,在教学演示场景下能够完整展示四缸发动机的点火顺序对应的活塞运动相位差,帮助学习者建立直观的结构认知。在组装调试环节,因为所有的紧固件规格都做了明确的适配设计,组装过程不需要额外进行孔位扩铰或者螺纹攻丝,打印完成后清理完支撑材料就能直接完成总装,大幅缩短从模型到实体功能件的转化周期。针对3D打印材料的刚性特点,缸体的受力部位都做了局部加厚处理,比如曲轴座的受力面、缸筒的外壁位置,壁厚比非受力区域增加40%,避免反复拆装或者长时间运动演示时出现结构开裂的问题。
