欧宝Astra F X14NZ发动机气门导管结构

　　在乘用车内燃机配气机构的设计与维修替换环节中，气门导管是承担气门往复运动导向、热量传导功能的核心基础零件，本次建模的零件适配欧宝Astra F车型搭载的X14NZ型小排量自然吸气发动机，属于缸盖总成上的易损精密配合件。

　　从实际装车场景来看，这类气门导管压装在发动机气缸盖的对应安装孔内，内孔与气门杆部保持高精度间隙配合，一方面要为气门的上下往复运动提供精准的导向约束，保证气门落座时能与气门座圈紧密贴合，避免出现气门偏磨、密封不严导致的气缸压力泄漏问题；另一方面，气门工作时头部承受的高温热量，有近四成需要通过气门杆传递到气门导管，再经由导管传导至缸盖的冷却水道完成散热，因此导管本身的尺寸精度、配合间隙直接影响发动机配气机构的工作稳定性与使用寿命。

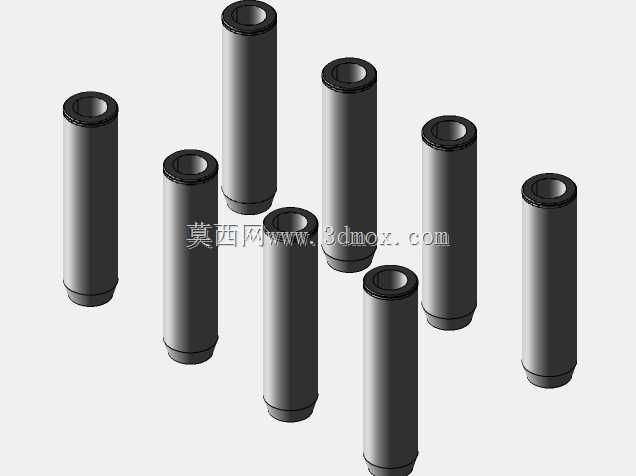

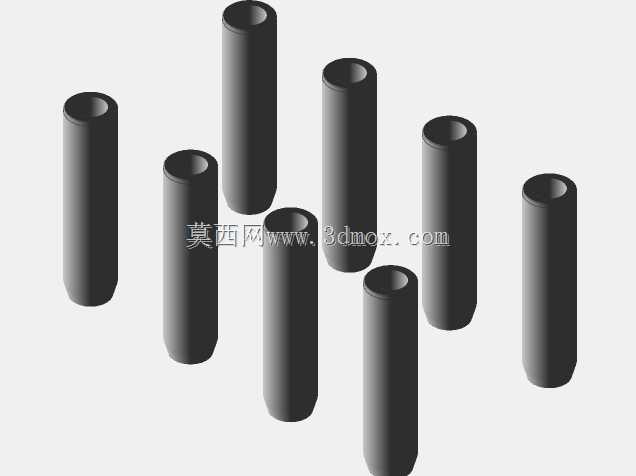

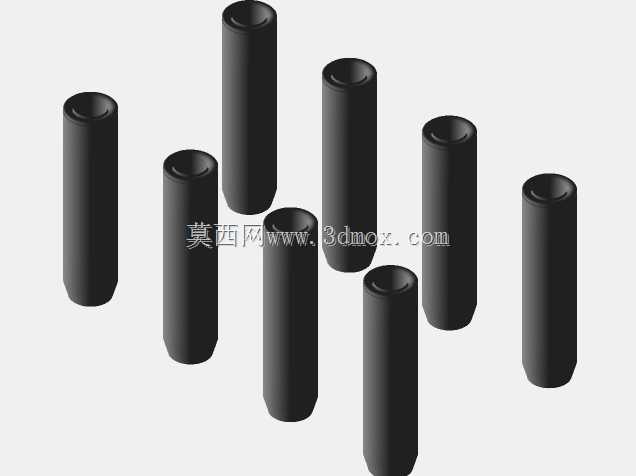

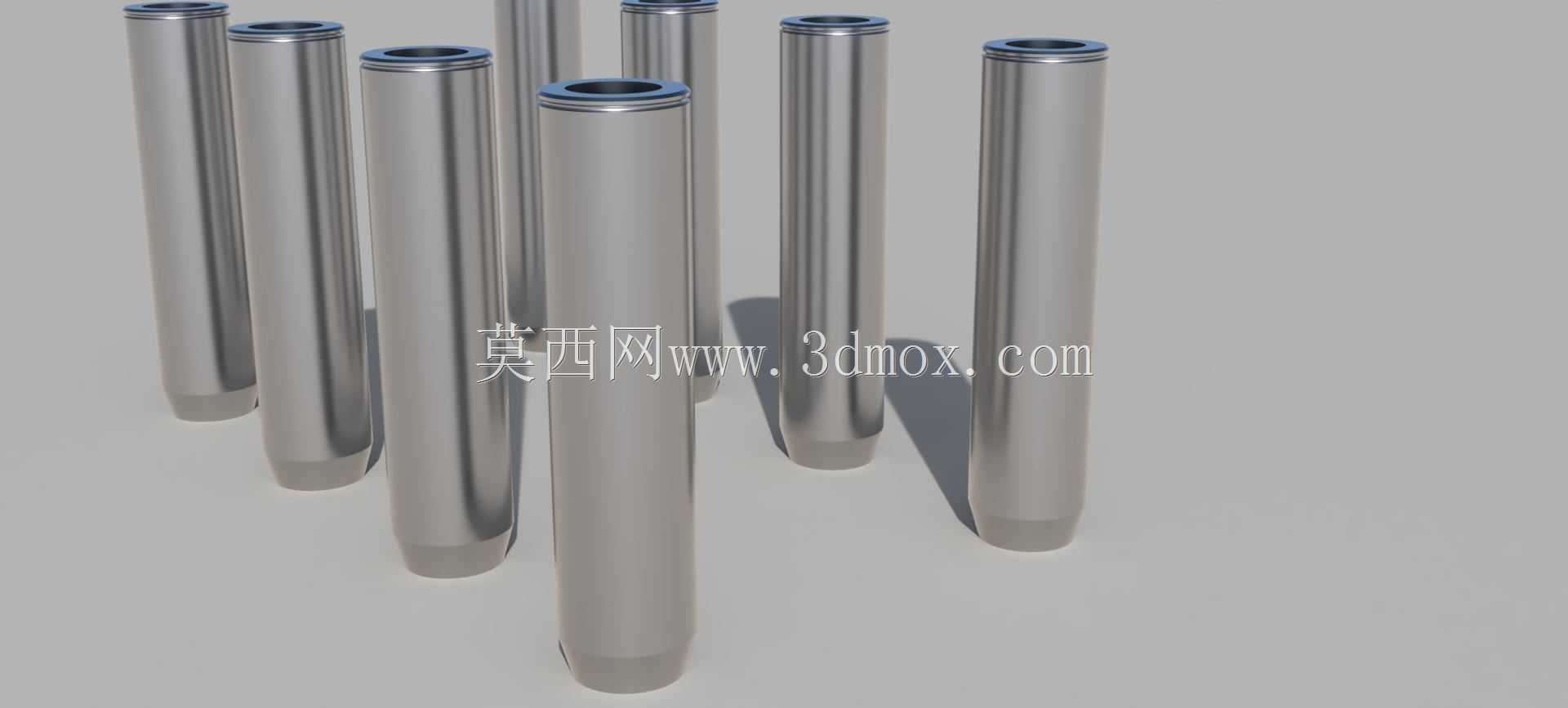

　　建模过程完全参照OEM原厂的STD标准尺寸开展，核心内孔直径设定为7mm，建模前通过千分尺对同型号拆车合格件的多点测量数据完成参数校准，充分考虑了实际压装后的过盈变形量对最终内孔尺寸的影响。零件整体为细长空心轴类结构，外圆采用分段式设计：上部带有定位凸台结构，用于压装时的轴向定位，保证导管压入缸盖后伸出高度符合原厂装配要求，避免伸出量过大导致气门油封安装不到位，或是伸出量过小造成气门运动行程干涉；外圆与缸盖安装孔的配合段采用高精度圆柱面设计，保证压装后的同轴度要求，内孔表面按照实际工作需求做了高光洁度的结构还原，模拟实际零件的珩磨加工效果，确保与气门杆的配合间隙处于合理区间，既不会因为间隙过大导致机油窜入燃烧室、气门摆振异响，也不会因为间隙过小在热机状态下出现气门卡滞、顶弯气门的故障。

　　从设计思路上，建模时没有做多余的异形结构，完全还原原厂零件的等壁厚空心结构，在保证结构强度、导热效率的前提下尽可能降低零件自重，适配小排量发动机高转速工况下的配气机构往复运动需求。零件下端做了微小的倒角处理，避免压装过程中刮伤缸盖安装孔内壁，同时也能在气门运动过程中减少对气门杆表面的剐蹭；上端的倒角结构则用于配合气门油封的安装，保证油封与导管端面的贴合紧密度，减少机油从导管与气门杆的间隙中进入燃烧室的概率，降低发动机机油消耗量。

　　在安装边界的参数还原上，建模时严格控制了导管的总长尺寸、外圆各段的直径公差带，确保模型可以直接用于缸盖配合的干涉检查、维修替换件的加工参考。实际维修场景中，这类导管的压装需要专用工装保证压入力与压装垂直度，压装完成后还需要按照原厂要求对内孔进行精铰或者珩磨，保证与对应气门杆的配合间隙符合维修手册的规范，因此模型在结构还原时特意保留了压装定位面、配合面的完整结构特征，没有做简化处理，方便设计人员开展虚拟装配验证、过盈配合应力仿真分析，也能为维修配件的测绘加工提供精准的三维参考。

　　不同于其他发动机外围附件，气门导管属于发动机内部的核心精密配合件，其尺寸精度的偏差会直接影响发动机的动力输出、排放水平与使用寿命，建模过程中对所有配合面的形位公差都做了对应结构的还原，包括内孔的圆柱度、外圆安装面的同轴度、定位端面的跳动公差对应的结构特征，确保模型与实际零件的工程特性保持一致，能够满足结构分析、装配模拟、配件测绘等多场景的使用需求。
