CA6140车床侧束安装支撑结构件

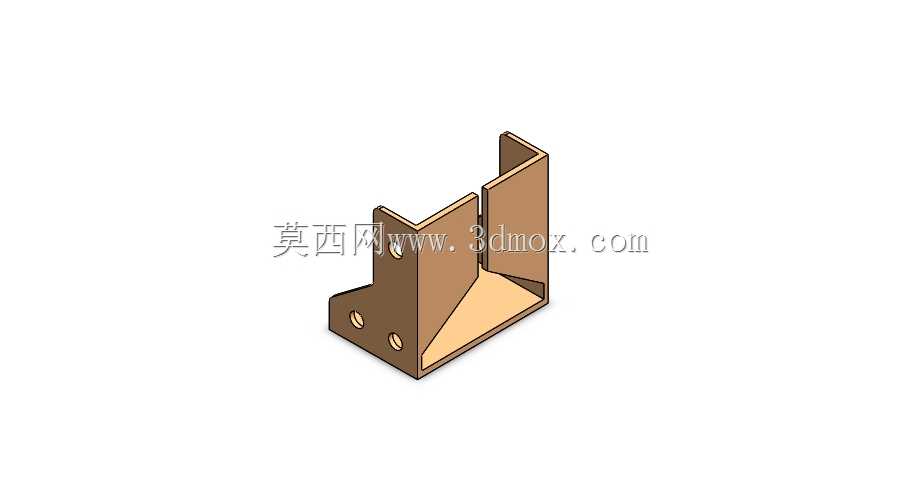

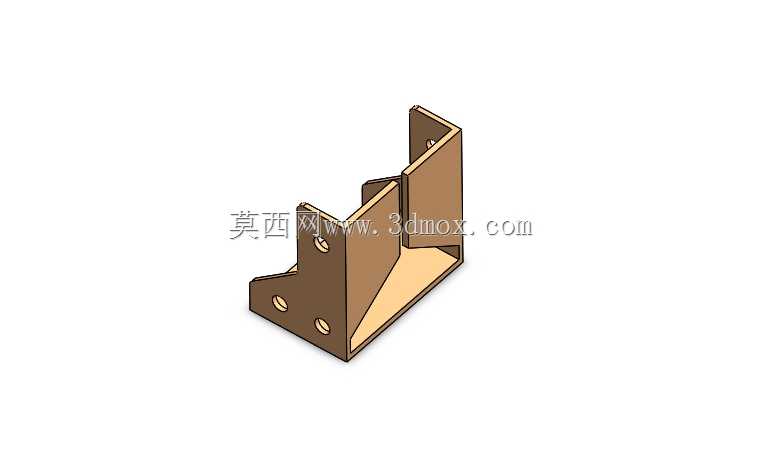

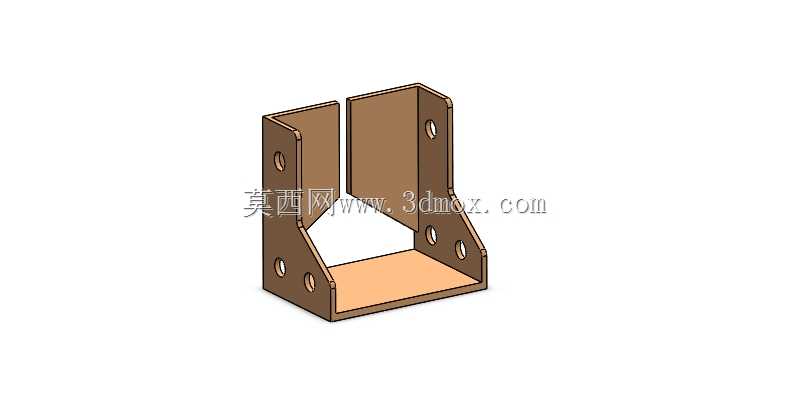

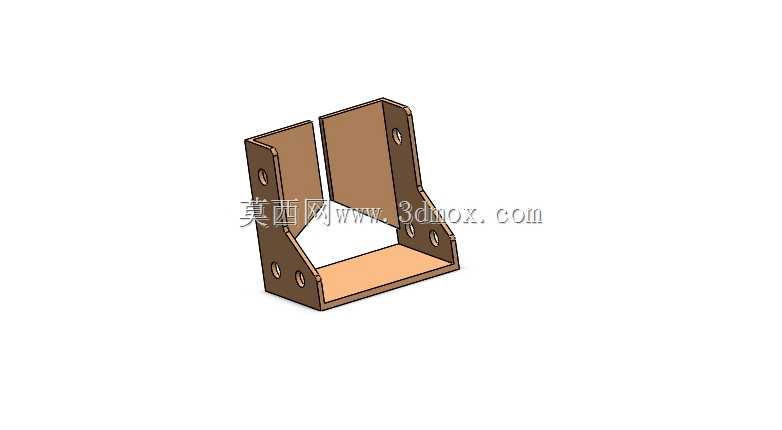

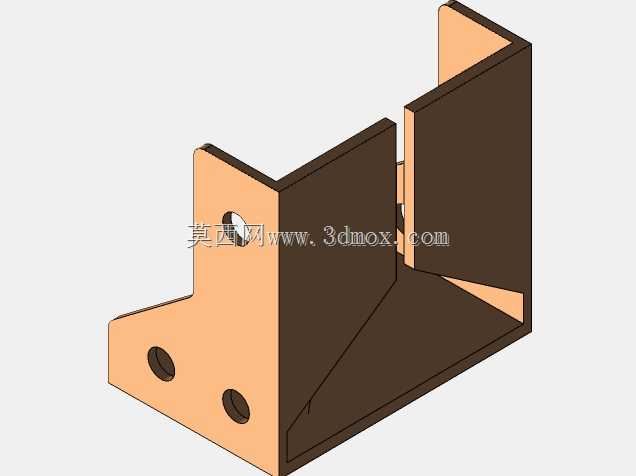

　　在普通卧式车床的床身侧部走线、辅件固定场景中，这类侧束支撑件是承担线缆规整、小型附属部件挂载的核心结构件，日常加工工况下，车床拖板沿床身做往复进给运动，侧部排布的冷却管路、信号线缆、润滑管线如果没有可靠的约束固定，很容易在拖板移动过程中出现剐蹭、拉扯、磨损，轻则导致管线破损漏液、信号中断，重则会干涉拖板运行轨迹，引发加工撞刀事故，因此这类侧束结构的设计合理性，直接关系到车床长期运行的稳定性。从结构形态来看，该件采用U型槽式的主体构型，底部为整面的承托平板，两侧立板向上延伸形成开放式的容纳槽，这种构型一方面可以给管线、小型辅件提供足够的容纳空间，另一方面开放式的槽口设计也方便后期管线排布、检修维护时的操作，

　　不需要完全拆解结构就能完成线路整理、部件更换。两侧立板上分布的多组安装孔，是结合CA6140车床床身侧部的原有安装螺孔位置做的匹配设计，孔位的排布兼顾了不同安装高度的调整需求，部分长圆孔的设计可以抵消床身铸造面的平面度误差、安装孔位的加工公差，避免装配时出现孔位对不齐、强行锁附导致的结构件变形问题。设计过程中首先要明确安装边界：该件安装在床身侧部的非导轨安装面，整体外伸长度不能超过拖板侧部的安全间隙，也就是拖板运行到全行程极限位置时，侧束结构的最外端不能和拖板侧部的挂耳、手柄部件产生干涉，因此立板的高度、底部承托板的外伸宽度都要严格控制在安全间隙范围内，同时还要保证槽内的有效容纳宽度能覆盖车床侧部所有需要规整的管线外径总和，

　　预留15%左右的富余空间，避免后期增加管线时出现容纳空间不足的问题。结构的折弯圆角、板材厚度选择也经过了工况校核，考虑到车床运行时存在持续的切削振动，板材选用常规的热轧钢板折弯成型，厚度满足挂载小型分线块、管路接头时的刚度要求，不会因为长期振动出现固定端松动、结构变形，立板和底部承托板的衔接处采用折弯一体成型，相比焊接拼接的结构，减少了焊缝应力集中的问题，长期受振情况下不会出现焊缝开裂的失效情况。立板上的安装孔分为两类，一类是用于将整个侧束结构固定在床身上的主安装孔，孔径匹配床身原有安装螺柱的直径，孔位间距严格对应床身的铸造凸台位置，保证锁附时受力点落在床身的实体凸台上，不会因为锁附力过大导致床身薄壁处出现凹陷；

　　另一类是用于在侧束内部固定管线扎带座、理线夹的辅助安装孔，这类孔的孔径更小，分布在立板的不同高度位置，可以根据管线的排布走向灵活选择固定点，把不同功能的管线分层固定，比如冷却管路靠下固定，信号线缆靠上固定，避免管路渗漏的液体滴到线缆接头上引发短路问题。实际装配时，首先要清理床身安装面的铸造飞边、油漆残留，保证结构件和安装面贴合平整，锁附固定螺栓时要采用对角分次锁紧的方式，避免单侧受力导致结构件倾斜，影响槽口的平行度；管线排布时要顺着拖板的运动方向留足活动余量，在侧束的进出线位置加装橡胶护圈，避免管线和结构件的锐边长期摩擦导致外皮破损。这类结构件虽然不属于车床的核心切削功能部件，但在设备的长期运维中作用关键，很多老旧CA6140车床的侧部原有理线结构因为长期受振、锈蚀出现损坏后，更换这类匹配设计的侧束支撑件，可以快速恢复侧部管线的规整固定，不需要对床身做二次打孔改造，大幅降低现场改造的工作量，同时结构的开放式设计也方便日常巡检时快速查看管线的磨损情况，及时发现隐患提前处理，减少设备的非计划停机时间。
