CA6140车床四向铰接支撑座结构设计

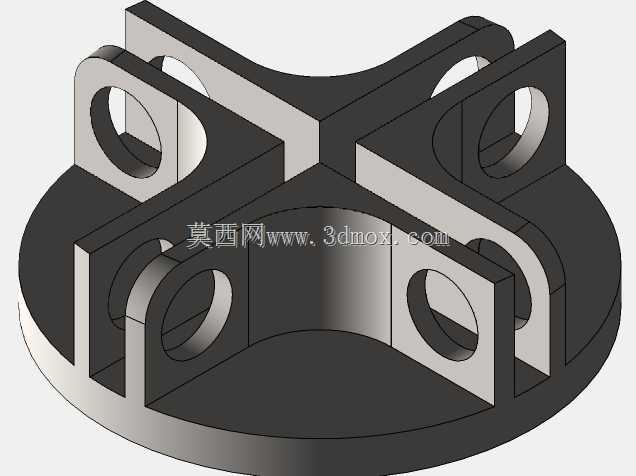

　　该零件属于CA6140普通车床的配套铰接支撑构件，主要应用在车床溜板箱与操作连杆的衔接部位，承担多方向操作杆件的铰接定位功能，是车床操作机构中实现力向传递、动作换向的关键受力零件。在车床实际运行过程中，四个方向的铰接耳分别对应不同操作杆的连接需求，可同时承接纵向进给、横向进给、开合螺母触发、丝杠切换四组操作动作的载荷传递，避免多组杆件在同一安装位置出现运动干涉。从结构设计逻辑来看，零件底部采用整圆式安装基座，基座底面为精加工平面，可直接贴合在溜板箱的对应安装凸台上，基座上预留的安装孔位与溜板箱原有螺纹孔完全匹配，安装时无需额外加工适配结构，可直接完成定位锁紧，安装边界控制在直径120mm的圆形范围内，整体高度不超过75mm，

　　不会挤占溜板箱周边的其他操作部件安装空间。四个方向的铰接耳采用对称式布局，相邻耳片之间呈90度垂直分布，每个耳片上的铰接孔同轴度公差控制在0.02mm以内，孔壁做表面硬化处理，可降低铰接销轴长期往复转动带来的磨损，耳片与底部基座之间设置过渡加强筋，避免操作力过大时耳片根部出现应力断裂。设计过程中优先考虑了零件的受力均衡性，四个铰接耳的厚度、孔径尺寸完全一致，可实现不同方向操作载荷的均匀分散，不会出现单侧受力过载的问题；耳片之间预留的间隙尺寸经过运动仿真校核，可保证连接后的操作杆在最大摆角范围内不会与相邻结构发生磕碰，铰接孔内可配套镶嵌铜套，进一步提升耐磨性能，延长零件的更换周期。零件中间的内凹腔体结构一方面用于减轻整体自重，

　　降低溜板箱的附加载荷，另一方面可容纳铰接部位的润滑脂存储空间，日常维护时可直接向腔体位置加注润滑脂，无需拆解铰接结构即可完成润滑保养，减少设备维护的工作量。从加工工艺适配性来看，该零件可采用45号钢整体铣削成型，底部安装面、铰接孔位均可通过普通车床、铣床完成加工，无需特殊工装夹具，适合车床备件的小批量生产替换，零件的所有棱边均做R2圆角处理，避免安装维护过程中出现锐边划伤的问题，同时可降低热处理过程中的应力集中风险。在实际装配场景中，该支撑座替换原有老旧磨损件后，可有效消除操作杆的晃动间隙，提升车床操作动作的精准度，避免因铰接间隙过大导致的进给动作滞后、脱档等问题，四个方向的独立铰接结构也可实现单组杆件的单独拆装，某一方向的铰接孔出现磨损时，无需整体更换支座，仅需更换对应位置的铰接铜套即可完成修复，大幅降低设备的后期维护成本。
