CA6140机床用十字型塑料搅拌叶轮结构

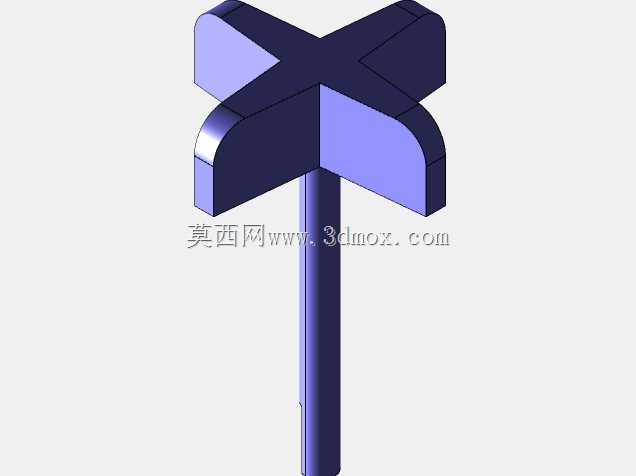

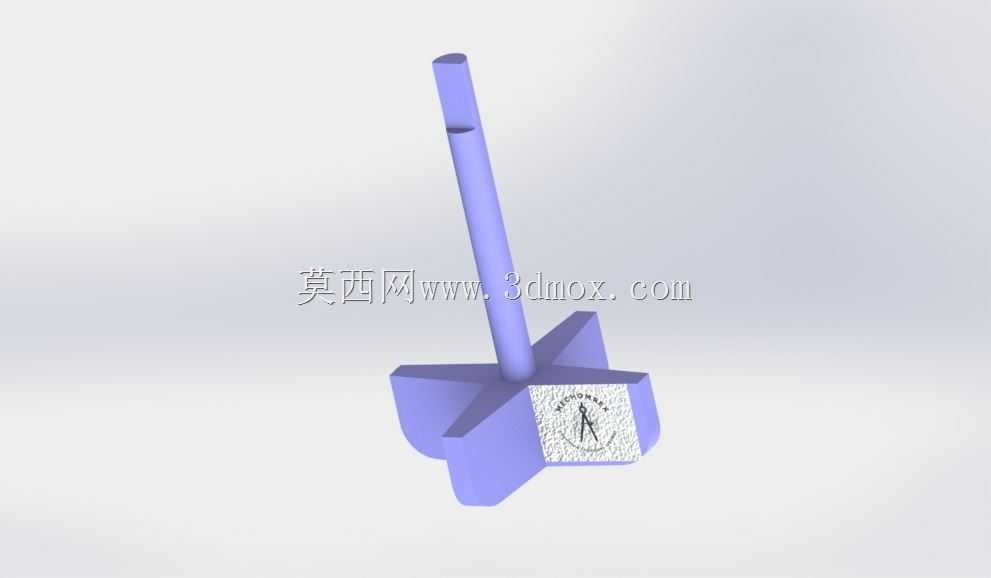

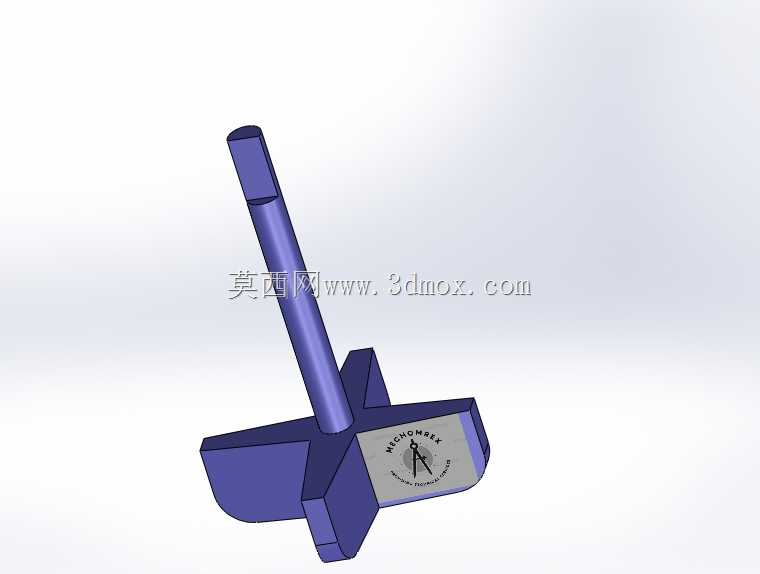

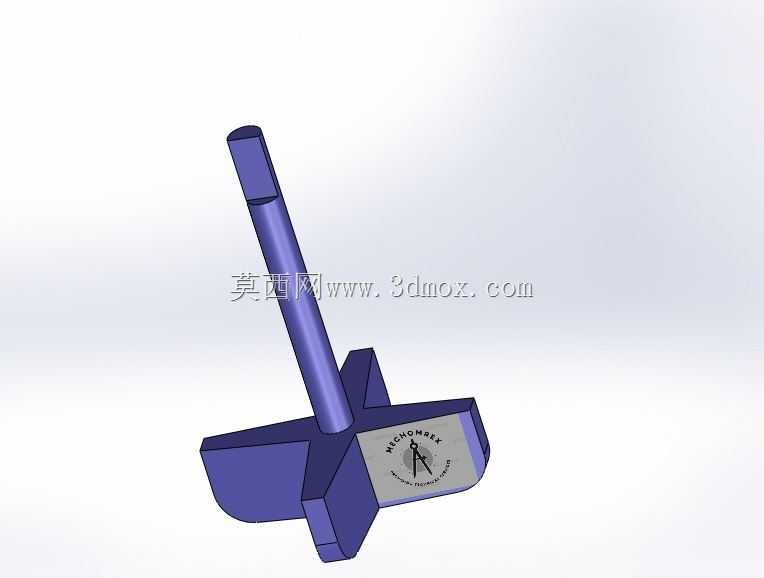

　　这款十字型塑料叶轮主要配套CA6140普通车床的冷却润滑系统搅拌单元使用，在机床切削加工过程中，切削液储液槽内的乳化液长期静置会出现分层、金属碎屑沉降结块的问题，叶轮通过持续低速转动带动储液槽内液体形成稳定环流，既可以避免切削液内的润滑成分、防锈添加剂出现上下浓度差，也能让沉降的细碎切屑随液流移动到过滤区域，避免堆积在槽底堵塞供液泵入口。叶轮整体采用一体注塑成型结构，中心的长直杆为动力输入段，直接对接储液槽上方的低速驱动轴，杆身做了等直径设计，表面粗糙度控制在Ra1.6以内，既可以减少转动时的液流阻力，也能避免杆身挂附纤维状的长切屑。下端的十字叶片采用对称式布局，四个叶片的径向延伸长度一致，叶片根部与中心杆的衔接位置做了大圆角过渡，

　　避免注塑成型时出现应力集中导致的开裂问题，叶片的轴向高度经过匹配计算，转动时叶片的下边缘距离储液槽底保留15mm的间隙，既可以带动槽底附近的液层流动，又不会刮蹭槽底沉积的厚重切屑层。从安装边界来看，中心杆的总长度适配CA6140机床冷却箱的标准安装高度，杆的上端预留了3mm的平位缺口，和驱动轴的紧定螺钉配合实现周向固定，不需要额外做键连接，安装时直接插入驱动轴套拧紧紧定螺钉即可完成装配，拆卸维护时也可以直接拔出，不需要拆解周边的管路结构。叶片的边缘做了0.5mm的圆角钝化处理，不会在转动过程中切割缠绕进入流场的密封胶条碎块、棉纱纤维等杂物，降低叶轮卡滞的概率。材质选用的是增强聚丙烯材质，耐受切削液中的矿物油、防锈剂成分腐蚀，

　　长期浸泡不会出现溶胀变形，同时塑料材质的自重较轻，驱动电机只需要很小的输出扭矩就可以带动叶轮转动，相比同尺寸的金属叶轮，运转时的振动和噪音更低，即使叶轮因为意外卡滞出现过载，塑料叶片会先发生形变断裂，不会反向损坏驱动电机的输出轴，起到过载保护的作用。在实际使用场景中，这类塑料叶轮除了配套机床冷却系统，也可以用在小型化工溶液搅拌、水处理药剂混合的低载荷搅拌场景，十字叶片的结构在低转速下可以形成径向推流加轴向循环的复合流场，没有明显的搅拌死角，对于粘度低于100cp的液体混合效率优于两叶直叶片结构。设计过程中针对叶片的倾斜角度做了反复验证，最终采用的是零倾角直叶片设计，相比带倾角的叶片，直叶片的注塑模具结构更简单，

　　成型时不需要做复杂的侧向抽芯，量产时的成品率更高，同时零倾角叶片转动时不会产生额外的轴向推力，不需要给驱动轴额外配置推力轴承，简化了驱动端的结构设计。叶轮整体的动平衡精度控制在G6.3级别，转速在60r/min的工况下运转时，杆身的径向跳动量不超过0.2mm，不会出现杆身晃动磨损安装孔密封件的问题。叶片表面没有额外的加强筋结构，避免加强筋位置出现流痕、缩孔等注塑缺陷，同时光滑的叶片表面不容易附着污垢，日常维护时只需要用高压水枪冲洗就可以清除表面附着的切屑和油泥，不需要拆解做深度清洁。
