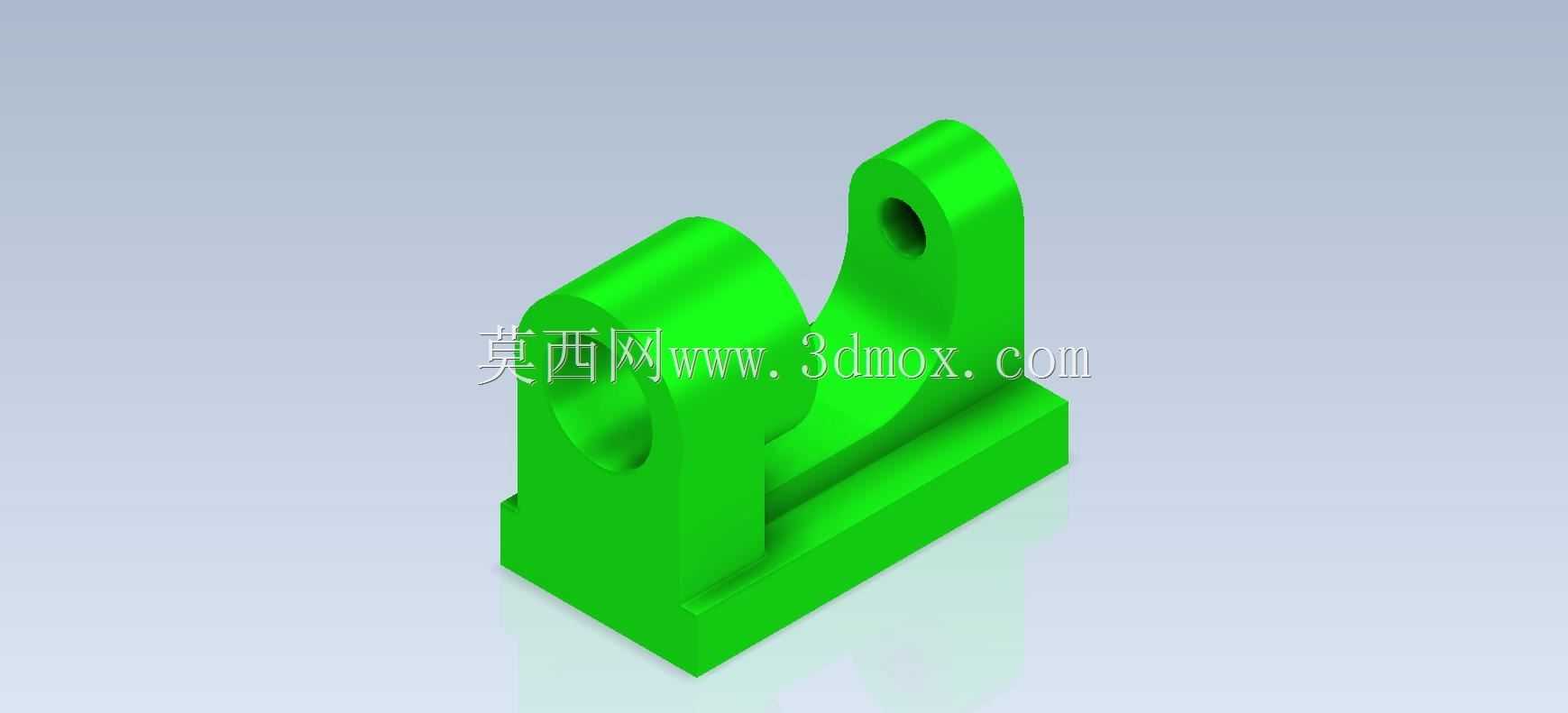

立式铰接支座类机械基础练习构件

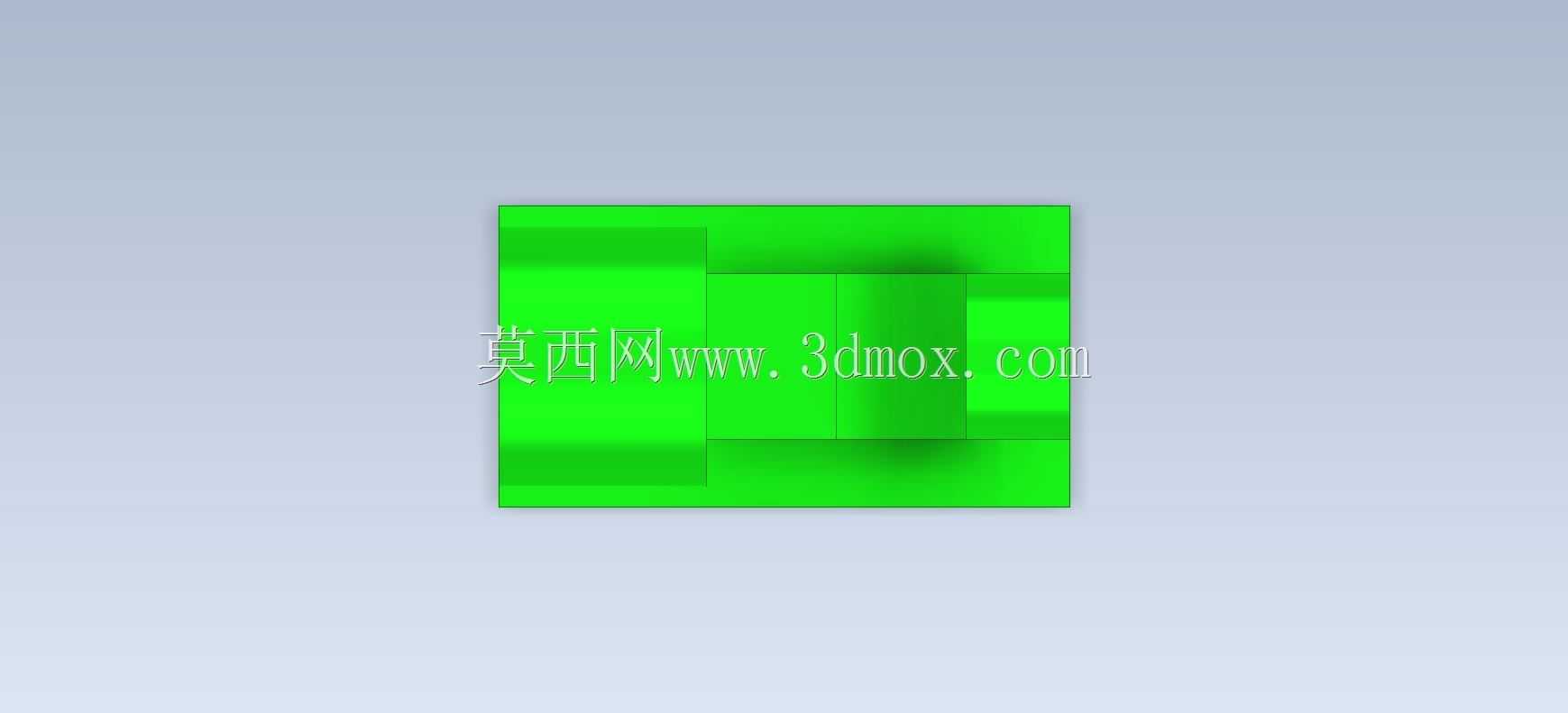

　　这类带双铰接耳的立式支座构件，常见于中小型工装夹具、轻载输送线的张紧调节机构、小型自动化设备的摆臂铰接点位，作为支撑与转动副的承载基体使用，日常工况下主要承受径向铰接载荷与小幅轴向窜动力，不需要承担大冲击的重载负荷，多用于教学练习、入门结构设计验证场景，帮助建模者熟悉支座类零件的结构逻辑与装配约束关系。从结构设计逻辑来看，底部采用整板式矩形安装基座，底面设计为全平面结构，能够直接贴合设备安装面或者工装基板，安装时可通过基座上预留的沉头孔位穿入螺栓完成固定，基座的厚度取值需要匹配上部铰接耳的承载能力，避免螺栓锁紧时基座出现翘曲变形，同时基座边缘做了小尺寸倒角处理，既可以去除加工毛刺避免安装时割手，也能减少装配对位时的卡滞问题。

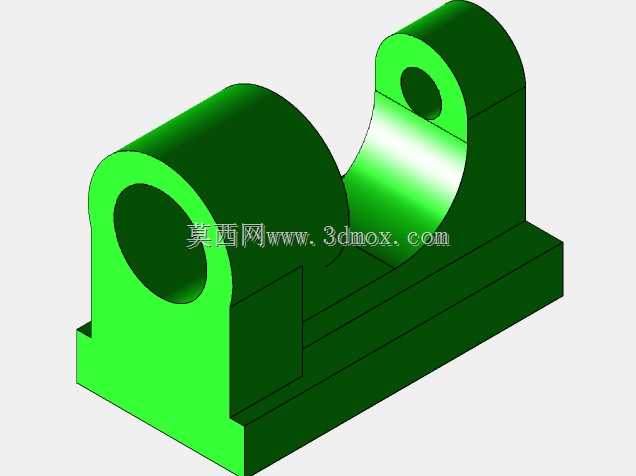

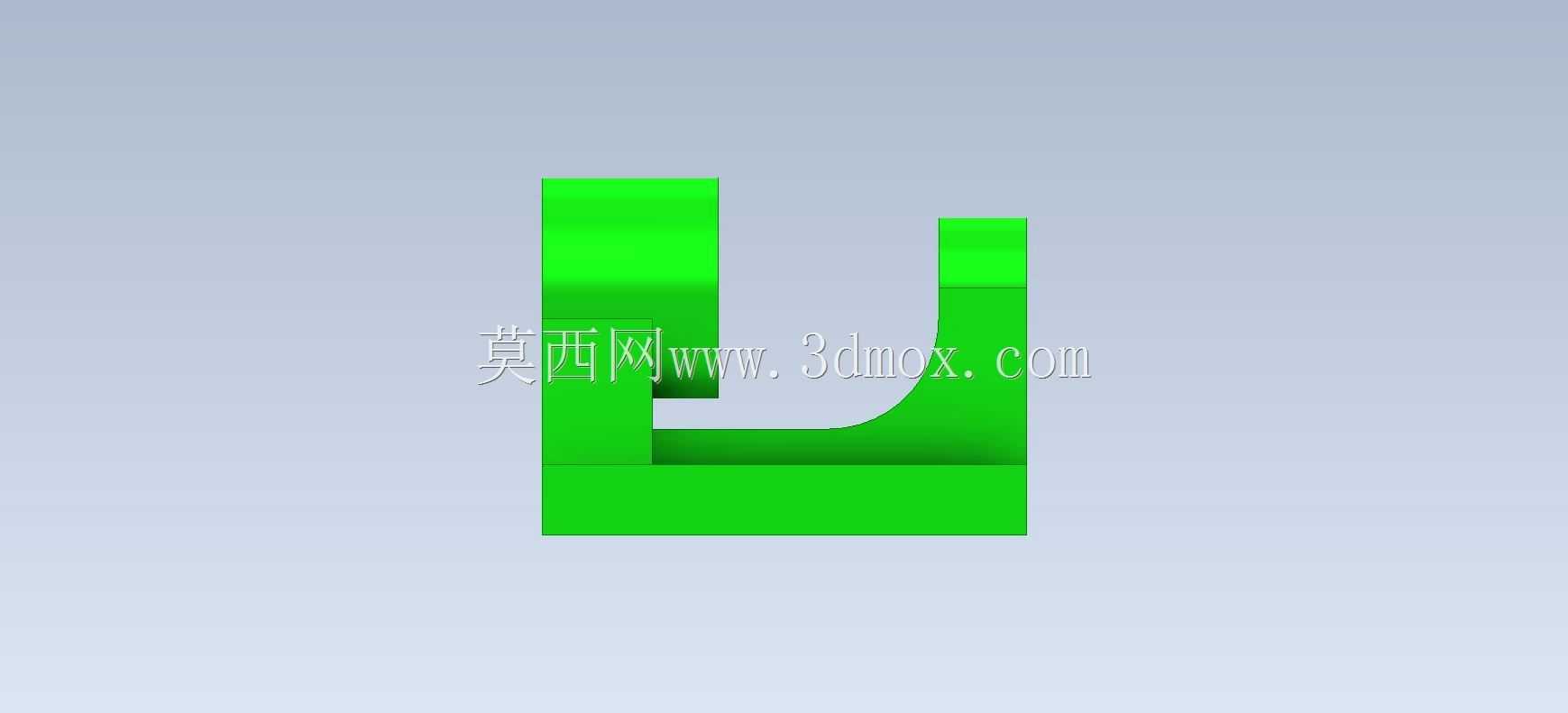

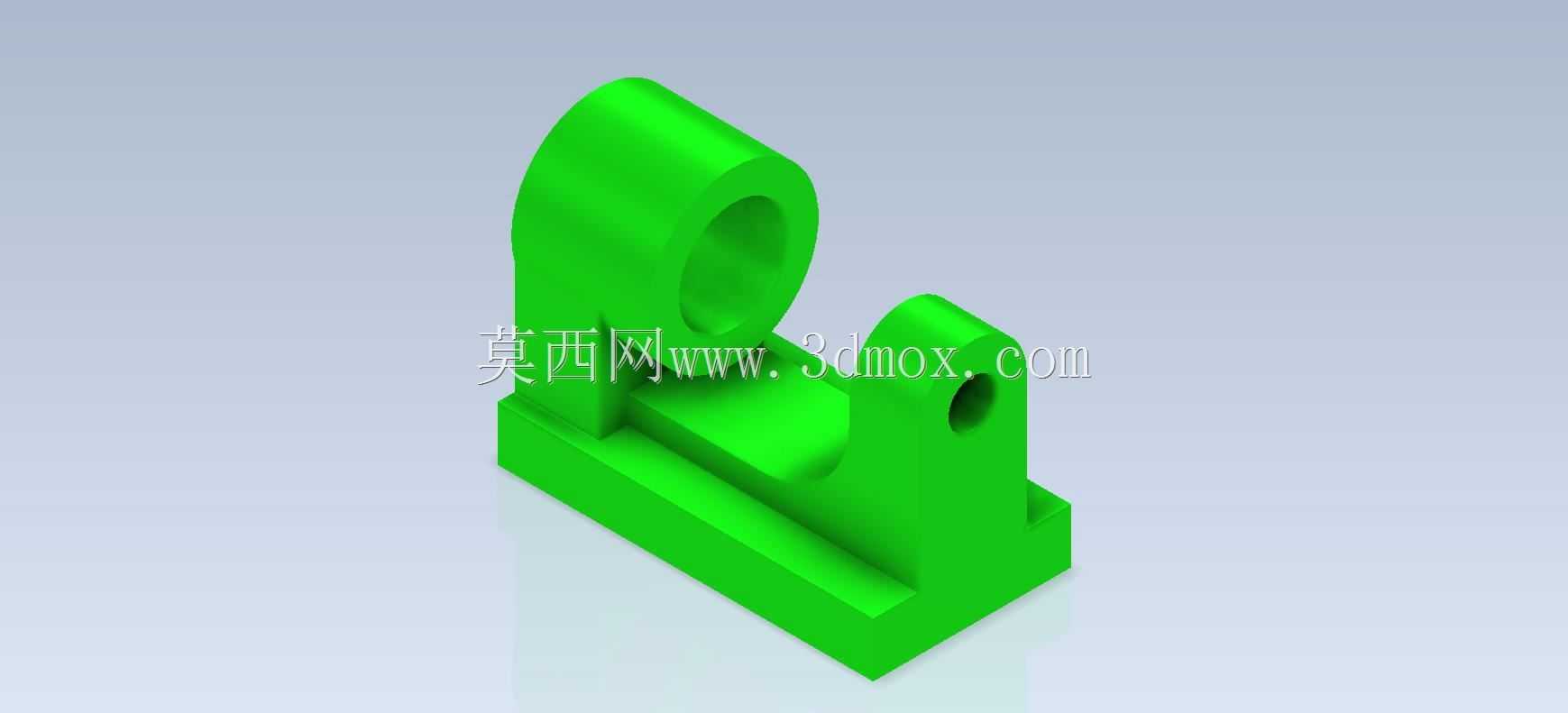

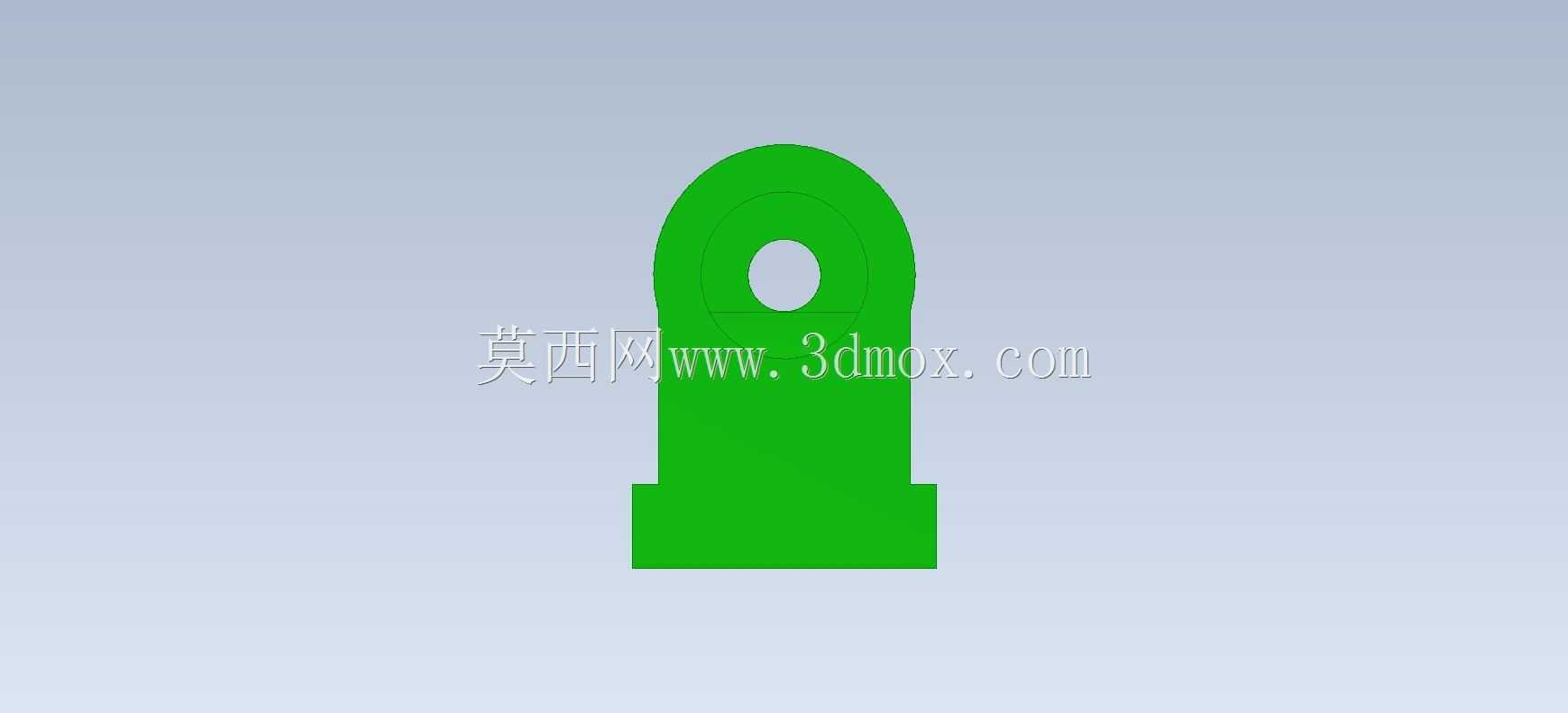

　　上部的两个铰接支撑耳采用非对称高度设计，其中一侧耳板与下部的圆筒状轴套结构连为一体，另一侧耳板独立延伸至对应高度，两个耳板上的同轴孔位需要严格保证同轴度公差，否则装配铰接轴后会出现卡滞、转动不畅的问题，轴套部分的内孔是核心配合面，通常需要根据铰接轴的公差等级选择H7或者H8的配合精度，轴套外壁做了圆弧过渡处理，和基座连接的位置设置了加强筋结构，筋板的厚度取值为基座厚度的0.7-0.8倍，既能够减少应力集中避免受力断裂，也不会因为筋板过厚导致注塑或者铣削加工时出现缩痕、振纹问题。建模过程中需要优先确定安装基准面，以基座底面作为第一设计基准，向上推导轴套中心的高度尺寸，再以轴套中心为基准定位另一侧耳板的孔位中心，

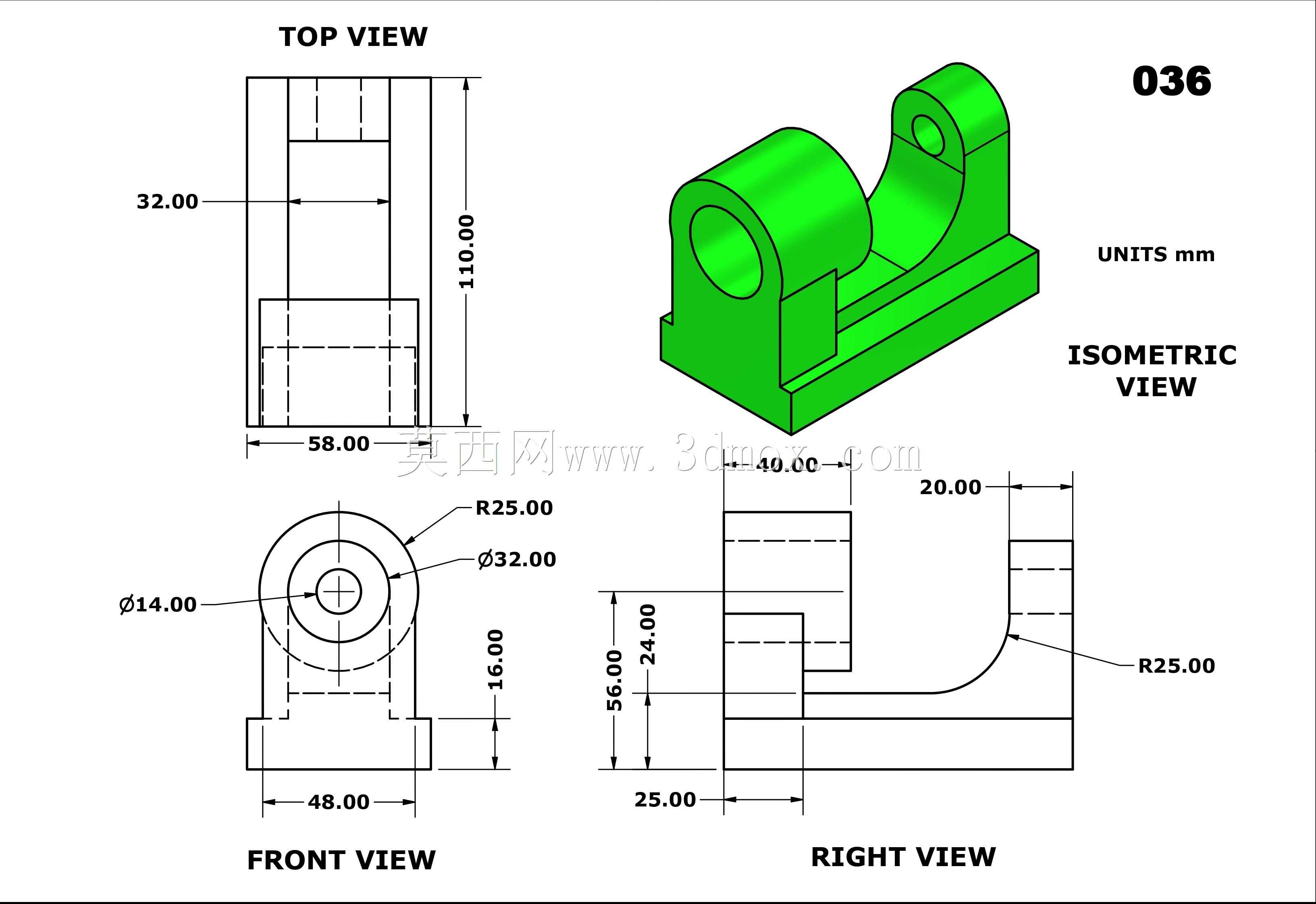

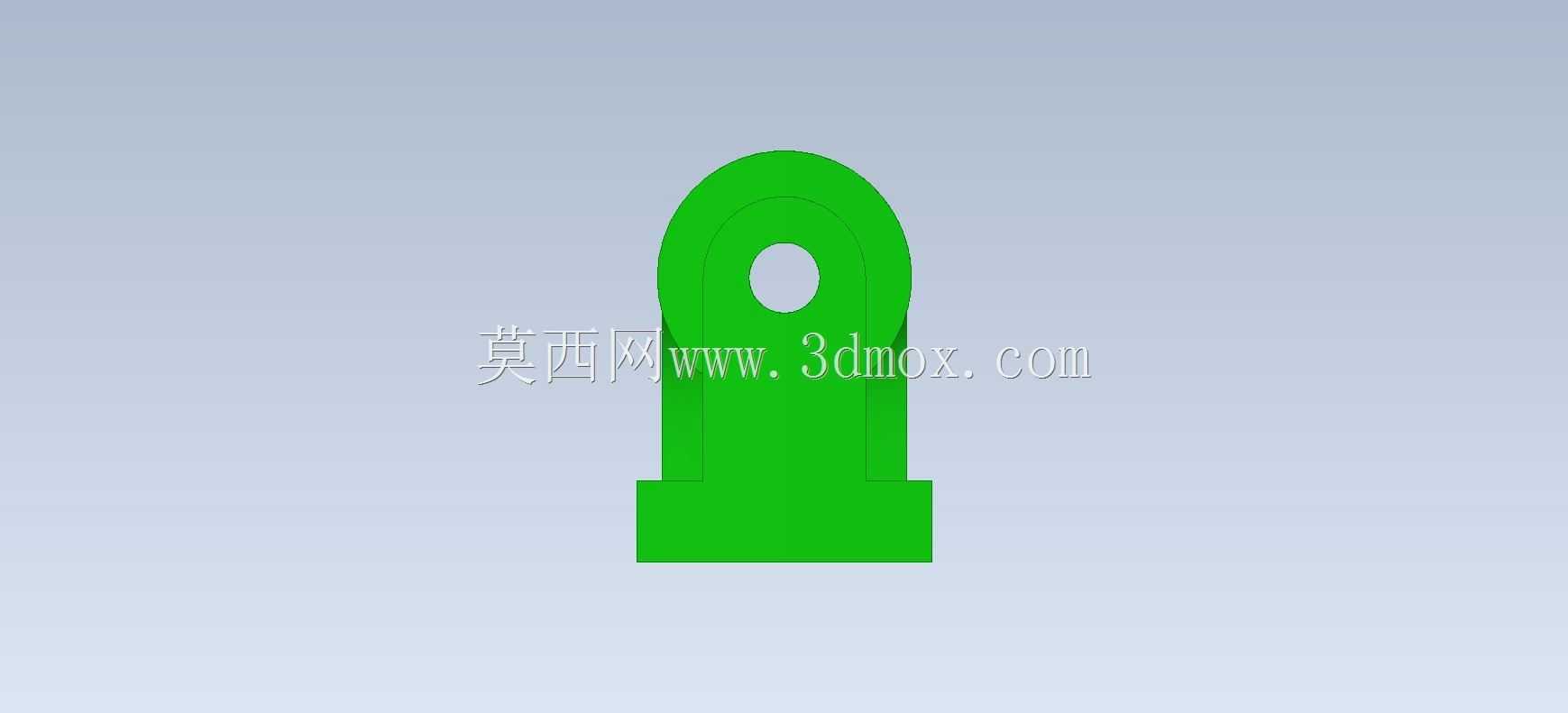

　　保证两个铰接孔的同轴度误差控制在0.02mm以内，才能满足实际装配的转动需求。尺寸边界方面，这类练习构件的整体长宽高比例通常控制在3:2:4左右，基座长度方向的尺寸要大于上部耳板的外轮廓宽度，保证安装后的支撑稳定性，避免铰接件摆动时出现支座倾覆的问题，轴套的内孔直径和耳板厚度的比例通常控制在1:0.6左右，保证耳板有足够的支撑强度，不会在承受径向载荷时出现耳板弯折变形。实际应用场景中，这类构件如果用于轻载摆臂机构，轴套内可以加装自润滑铜套，减少铰接转动时的磨损，延长构件的使用寿命，如果用于教学建模练习，则可以通过这个零件熟悉拉伸、切除、倒角、筋特征等基础建模命令的使用，理解机械零件从功能需求到结构落地的设计逻辑，掌握基准选择、

　　公差预留、工艺性优化的基础思路，避免设计出的零件出现无法加工、装配困难、强度不足的问题。结构设计时还要考虑加工工艺性，如果采用铣削加工，要避免出现内部倒扣结构，所有加工面尽量设置在刀具可到达的位置，减少特殊工装的使用，如果采用3D打印制作原型，则要注意悬空面的角度设置，必要时添加支撑结构，保证打印成型的精度。这类支座构件虽然结构简单，但是涵盖了机械零件设计的核心逻辑：以功能需求为核心，平衡强度、加工工艺、装配便利性三者的关系，是机械设计入门阶段非常典型的练习案例，能够帮助初学者建立正确的结构设计思维，避免陷入只看外观不考虑实际工程需求的建模误区。
