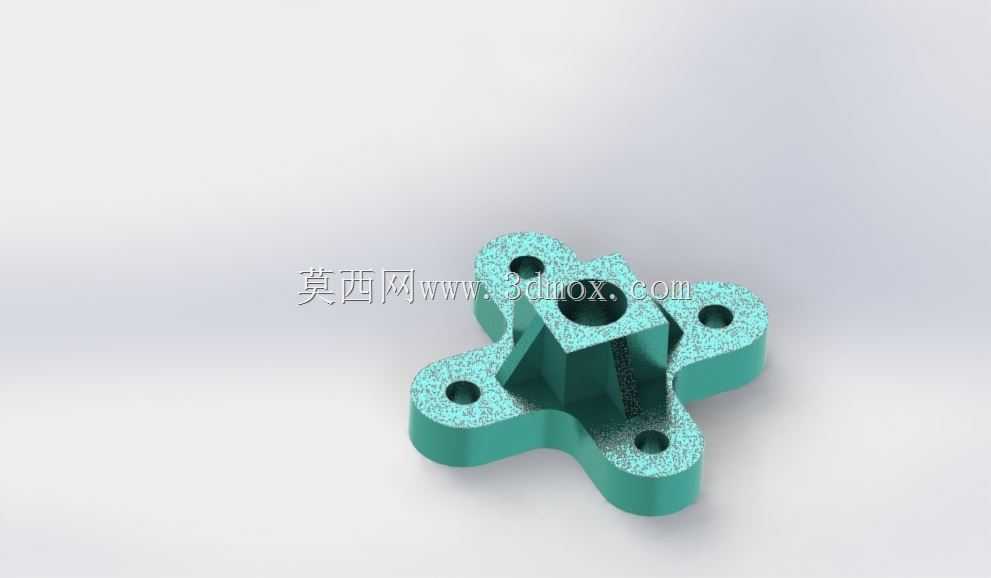

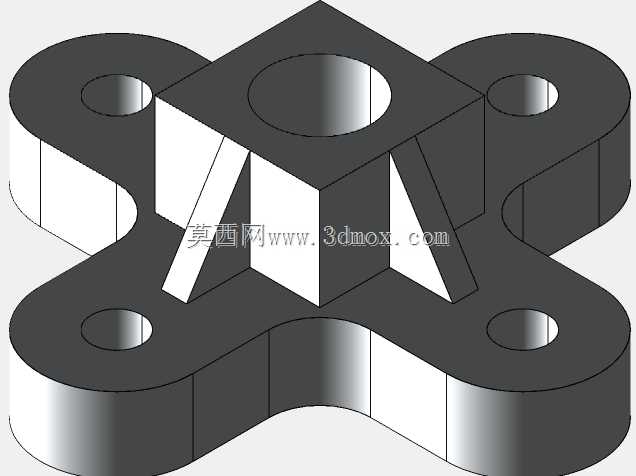

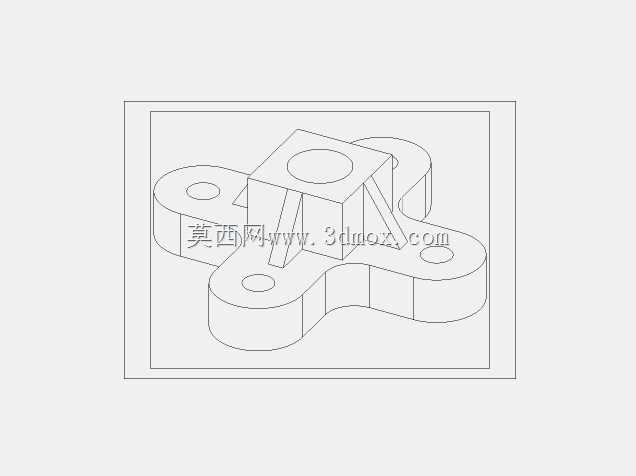

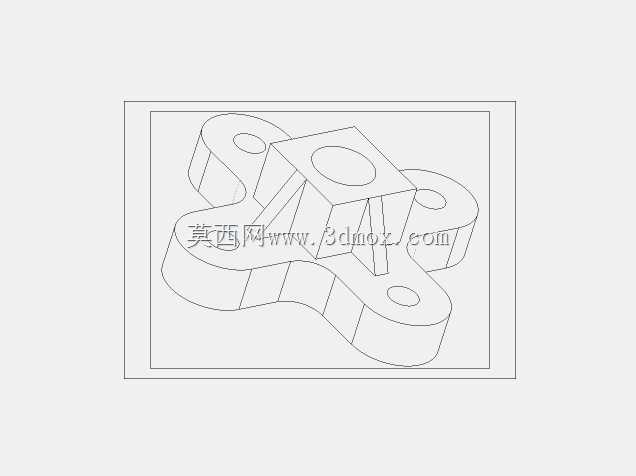

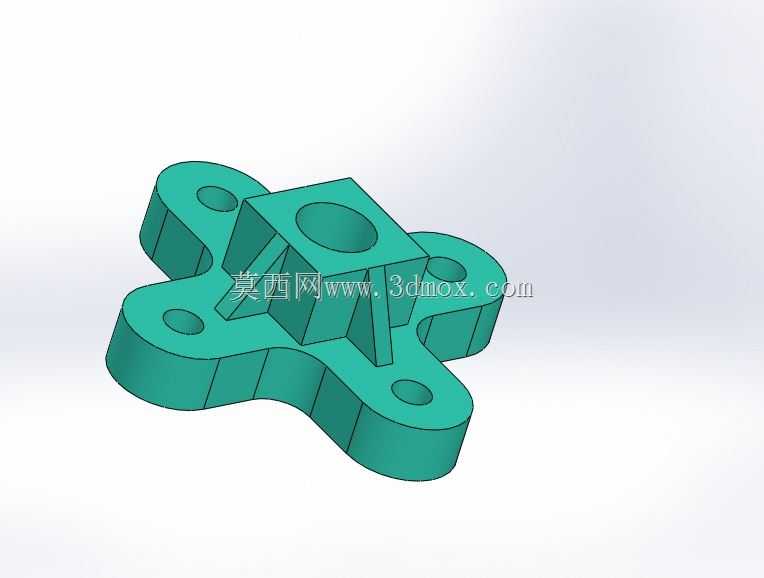

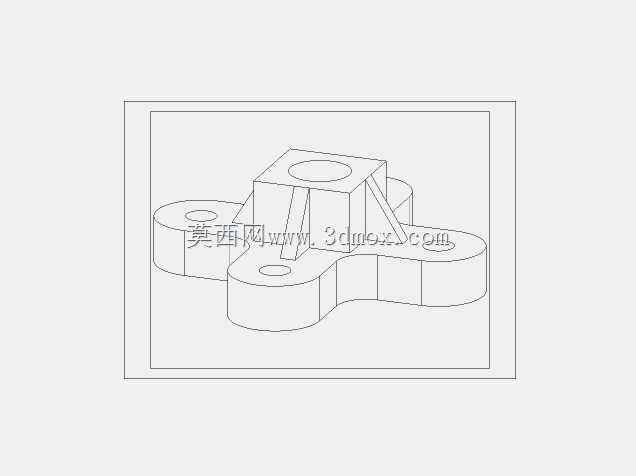

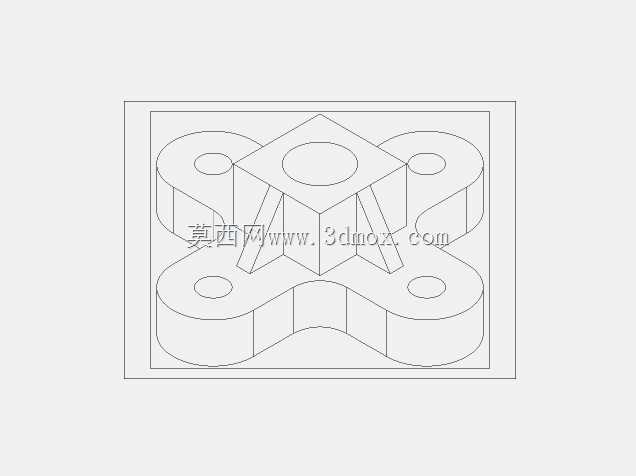

在普通车床的进给箱、溜板箱与床身的辅助支撑点位,这类十字形支撑连接零件承担着轴系定位、辅助托架固定的核心作用,日常设备检修中经常遇到这类非标支撑件的测绘、替换需求,很多刚接触机床维修的设计人员容易忽略这类小零件的安装边界要求,导致替换后出现轴系跳动超差、连接螺栓受剪断裂的问题。从结构设计逻辑来看,这个零件采用中心凸台加四向延伸耳座的布局,中心位置的通孔是核心装配基准,用来穿过需要定位的光轴或者定位销,凸台的高度直接决定了被支撑件与安装基面的间距,设计时需要提前核算被支撑件的回转半径,避免运转过程中与安装面发生刮蹭,同时凸台的壁厚要满足径向受力要求,在轴系存在径向载荷的工况下,壁厚不足会导致凸台根部出现应力集中,

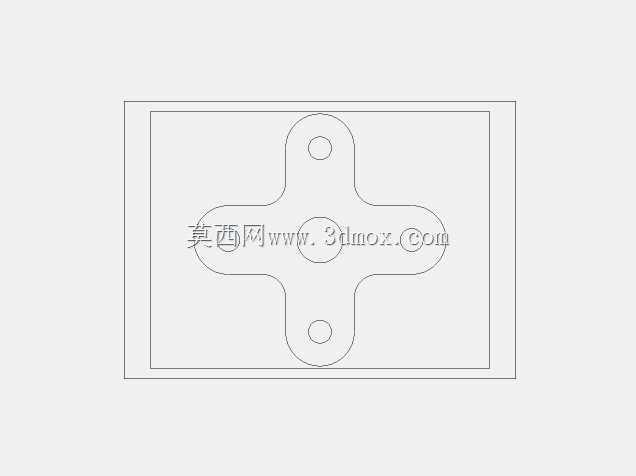

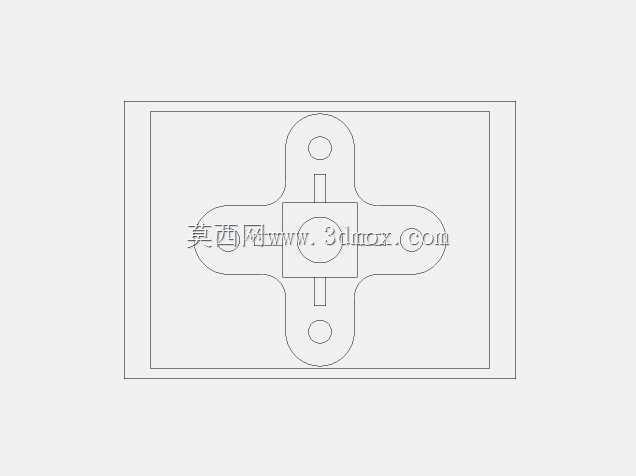

长期交变载荷下容易产生疲劳裂纹。四个方向延伸的耳座上分别设置了沉头安装孔,沉孔的深度要匹配所选内六角螺栓的头部高度,保证螺栓安装后头部不高出耳座表面,避免与周边其他运动部件发生干涉;耳座的外轮廓做了圆弧过渡处理,一方面是减少零件的应力集中点,另一方面也能避免安装过程中锐边划伤操作人员,四个耳座的孔位中心距是核心安装尺寸,测绘替换时必须严格匹配原安装基面的螺纹孔位置,一旦孔位偏差超过0.1mm,就会出现安装螺栓强行别劲的情况,设备运行过程中螺栓很容易发生断裂。从实际应用场景来看,这类零件除了用在CA6140普通车床的溜板箱辅助支撑位置,也可以适配在其他需要十字方向固定的轴系支撑场景,比如小型输送线的辊筒端部支撑、
工装夹具的定位柱安装座,设计时可以根据实际受力大小调整耳座的厚度和中心凸台的高度,不需要完全拘泥于原零件的尺寸参数。建模过程中要注意几个关键的工艺细节:所有安装孔的端面都要与孔轴线保持垂直,否则螺栓安装后会出现偏载,螺纹连接的预紧力无法均匀分布;中心通孔的内壁要根据配合要求选择合适的公差,如果是与定位销配合需要选H7的公差带,如果是穿过光轴留间隙则可以适当放大公差;零件的所有棱边都要做0.5mm的倒角处理,去除加工过程中产生的毛刺,也方便装配时的导向。很多新手建模时容易忽略沉孔与安装孔的同轴度要求,实际加工出来的零件会出现螺栓无法顺利穿入的问题,建模阶段就要把同轴度的装配约束考虑进去,同时四个耳座的安装面要保证在同一平面上,
平面度公差控制在0.05mm以内,避免安装后零件出现翘曲,导致中心孔的轴线与安装基面不垂直,影响被支撑轴的回转精度。从受力角度分析,这个零件在工作状态下主要承受来自中心轴的径向载荷,四个耳座的螺栓将零件牢牢固定在安装基面上,载荷会通过中心凸台传递到四个耳座,再通过螺栓分散到基础安装面,所以四个耳座与中心凸台的连接圆角是应力最高的区域,设计时圆角半径不能小于2mm,避免直角连接带来的应力集中,如果是用于载荷较大的工况,还可以在凸台与耳座的连接位置增加加强筋结构,进一步提升零件的整体刚性。零件的材质一般选用HT200灰铸铁,具备良好的减震性和铸造性能,适合机床这类存在小幅振动的工况,也可以根据使用场景选择45号钢做调质处理,用于受力更大的支撑位置,表面处理可以做发黑或者喷塑,提升零件的防锈能力。在实际测绘替换这类零件时,不能只测量外形尺寸,还要重点确认中心孔的配合公差、安装孔的孔位精度、凸台的高度尺寸,这些尺寸直接影响零件安装后的使用性能,很多维修人员替换这类零件后出现设备精度下降的问题,大多是因为忽略了这些配合尺寸的公差要求,只做了外形的模仿,没有满足实际的装配精度要求。
