莫比乌斯结构万花筒翻转环盒

　　这款基于莫比乌斯-卡莱多胞体原理设计的翻转环盒，最初的设计切入点是为高校机械原理课程提供具象的运动演示教具，后续也可拓展应用于创意收纳、科普互动装置、艺术装置构件等场景。在机械原理教学场景中，它可以直观展示过约束环形连杆的连续翻转运动特性，帮助学生理解空间连杆机构的自由度计算、奇异位形规避等抽象知识点，相比传统的平面连杆演示教具，这类空间连续翻转结构能让学习者快速建立空间机构的运动认知。在科普展陈场景中，它无需额外动力输入，仅靠手动拨动即可完成连续的内外翻转动作，配合金属质感的表面处理，能快速吸引参观者互动，直观展示拓扑几何与机械结构结合的趣味性。

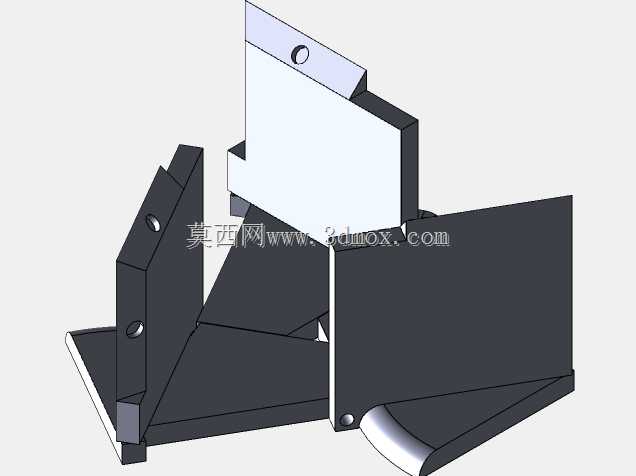

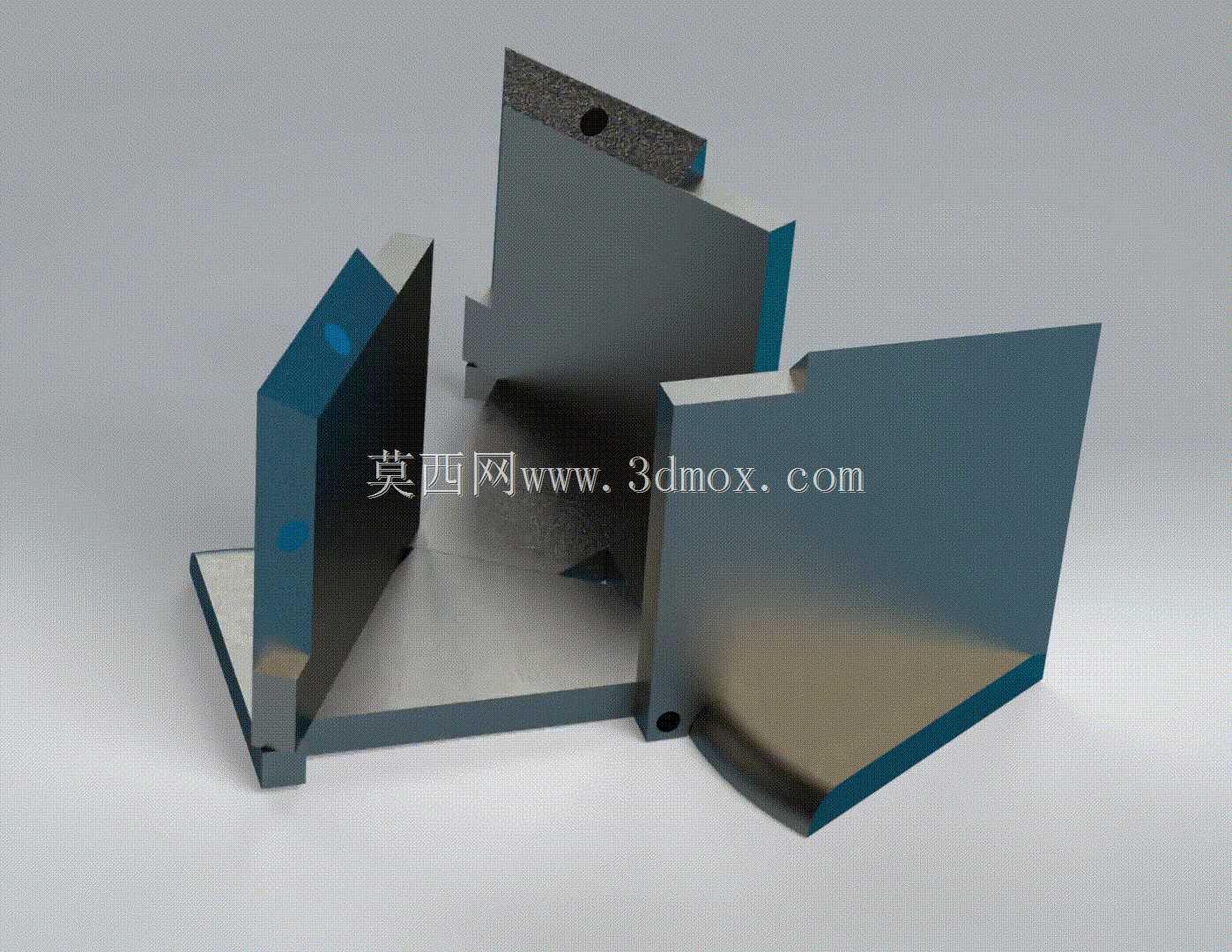

　　从功能特性来看，该结构属于典型的过约束空间连杆机构，由多组刚性板件通过铰接副连接形成闭合环形，所有铰接副的轴线均经过空间对称中心，保证机构在翻转过程中不会出现卡滞，运动全程无死点，可实现从内向外的连续循环翻转，翻转过程中各板件的相对位置始终保持对称，不会出现构件干涉。作为环盒使用时，翻转至闭合状态可形成封闭的容纳空间，能够存放小型零件、文创饰品等小尺寸物件，翻转过程中容纳空间会随构件运动完成内外切换，兼具趣味性与实用性。

　　设计过程中首先要解决的是空间铰接点的位置精度问题，所有板件上的铰接孔同轴度公差需控制在0.02mm以内，否则会在翻转过程中出现运动卡滞甚至构件卡死的问题。板件的边缘做了15度的倒角处理，一方面是避免翻转过程中锐边划伤使用者，另一方面是为相邻板件的运动预留足够的避让间隙，间隙值控制在0.1mm，既不会因为间隙过大导致结构松散，也不会因为间隙过小出现运动摩擦。板件上的定位凸台与凹槽采用小间隙配合，装配时无需额外工装即可完成快速定位，降低装配难度。铰接位置选用了耐磨的微型销轴，销轴与孔的配合采用H7/g6间隙配合，保证转动顺滑的同时尽量减小径向窜动，提升机构运动的稳定性。

　　从安装边界与尺寸适配来看，该环盒整体外接圆直径控制在120mm，闭合状态下整体高度为80mm，属于小型桌面级构件，无需额外的安装固定结构，可直接放置于平面使用。如果作为教具批量生产，可将板件厚度统一设置为3mm，适配常见的钣金冲压、激光切割加工工艺，也可采用3D打印工艺制作小批量原型，加工时需注意板件平面度公差不超过0.05mm，避免板件翘曲导致运动干涉。如果将其作为创意收纳装置使用，可在板件内侧增加绒布衬层，避免存放的物件被金属表面划伤，铰接位置可添加微小的阻尼结构，让翻转过程的手感更加顺滑，不会出现松垮的情况。

　　在实际选型应用中，如果用于教学演示场景，可选用阳极氧化铝材制作板件，表面做不同颜色的氧化处理，方便学习者区分不同的运动构件，更清晰地观察翻转过程中各构件的运动轨迹；如果用于文创产品场景，可选用亚克力或者实木材质制作，降低生产成本的同时提升外观质感；如果用于工业设备的运动机构演示，可选用不锈钢材质制作，提升构件的耐磨性能，满足长时间反复操作的使用需求。设计时还需要考虑机构的受力情况，翻转过程中所有铰接点的受力均沿销轴径向传递，无额外的轴向载荷，因此销轴直径选用3mm即可满足强度需求，无需额外做加强结构，整体结构重量可控制在200g以内，便携性较好。
