婚姻大厅送风分流矩形风道结构

　　做暖通结构设计快十二年，经手的公共空间通风构件少说也有几百套，这类双出风口矩形风道，是大中型婚宴、典礼类公共厅堂送风系统里最常用的末端分流构件，和普通办公区的单出风口风管不一样，婚姻大厅这类场地人员密度波动极大，典礼时段单平米人员密度能达到日常办公的4到5倍，瞬时热负荷、二氧化碳浓度攀升速度快，对送风的覆盖均匀度、风速控制要求比常规商用空间严苛得多。

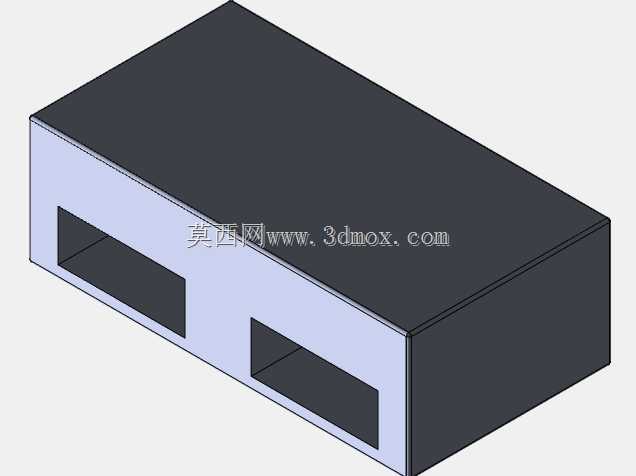

　　这个风道采用等截面矩形腔体设计，腔体内部没有额外加装导流叶片，是因为两个出风口的开口面积之和与主腔体横截面积的比值控制在0.85到0.9之间，气流从主风道进入腔体后，不需要额外导流就能自然分流到两个出风口，不会出现单侧出风口风量过大、另一侧送风量不足的问题，这种无导流片的设计一方面能降低腔体内部的风阻，减少送风干管的压损，降低风机的运行负载，另一方面也能减少气流在腔体内部碰撞产生的风噪，毕竟婚姻大厅典礼环节对背景噪音的要求很高，送风噪音不能盖过现场的音响扩声。

　　从安装边界来看，这类风道的顶面是完全平整的安装面，现场安装时直接通过镀锌角钢法兰和顶部的主送风干管对接，不需要额外做变径转接，法兰孔位按照常规通风管道的国标间距排布，现场施工时不需要二次打孔，能大幅缩短高空作业的安装时长。风道的两个出风口都开设在同一侧立面上，开口的下沿距离风道底面预留了15mm的折边，这个折边的作用是方便现场安装出风口百叶或者柔性送风布袋，不需要额外加装衔接边框，折边处预留的自攻螺丝定位点间距均匀，现场固定百叶时不会出现孔位错位的问题。

　　外形尺寸方面，这个风道的长宽高比例是按照婚姻大厅的吊顶内部预留空间设计的，整体厚度控制在300mm以内，刚好适配常规公共建筑吊顶内的龙骨安装间隙，不会和吊顶内的消防喷淋管线、照明线路、弱电桥架产生空间干涉，两个出风口的中心距是按照厅堂内的餐桌排布间距计算的，每个出风口的送风覆盖范围刚好对应两到三桌宴席的区域，送风风速控制在0.25m/s到0.3m/s之间，人员处于送风区域内不会有明显的吹风感，同时能快速带走人员聚集产生的余热和呼出的废气，避免典礼过程中出现局部区域闷热、空气浑浊的问题。

　　设计的时候特意把风道的所有棱边都做了R2的圆角处理，不是为了外观好看，是因为镀锌钢板折边制作的时候，直角棱边很容易在安装过程中划伤施工人员的防护手套，甚至划破吊顶内的线缆绝缘层，小圆角处理既能提升加工时的折边精度，也能降低现场安装的安全隐患。风道的板材厚度选用的是0.75mm的镀锌冷轧钢板，这个厚度是经过刚度核算的，在1200Pa的送风静压下，腔体壁面不会产生明显的振动嗡鸣，同时整体重量不会过大，吊顶的吊杆承重完全在安全负载范围内，不需要额外增加加固吊杆。

　　实际使用场景里，这类风道一般布置在婚姻大厅典礼台前方的吊顶区域，对应宾客就坐的核心区域，两个出风口分别朝向左侧和右侧的宴席区，送风气流沿着吊顶平面水平送出，形成贴附射流，在距离出风口4到5米的位置自然下沉到人员活动的1.2米到1.8米高度区间，不会直接对着宾客直吹，也不会出现送风死角。和圆形风管相比，矩形风道的顶面和吊顶龙骨的贴合度更好，安装完成后不会出现突出吊顶的缝隙，不需要额外做装饰遮挡，能节省现场装修的收尾工作量。另外这个风道的腔体内部没有任何凸起的连接结构，后期运维的时候，清洁人员可以直接从出风口伸入清洁设备擦拭腔体内部的积尘，不需要拆解风道法兰，大幅降低了公共空间通风系统的日常维护难度。
