简易轮式行走转向桥结构设计

　　这套转向结构多用于小型轮式移动设备的行走端，常见场景覆盖厂区轻型转运AGV、小型巡检代步设备、低速物料周转小车这类对转向精度要求不高、负载等级偏低的移动载具，区别于重型商用车的循环球转向、乘用车的齿轮齿条转向结构，这套机构走的是极简设计路线，没有冗余的助力组件、多连杆传动结构，核心功能就是实现两侧行走轮的同步偏转，完成载具的行进转向动作。

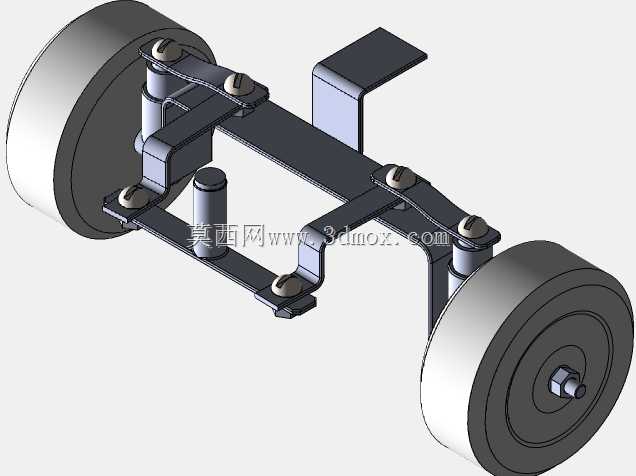

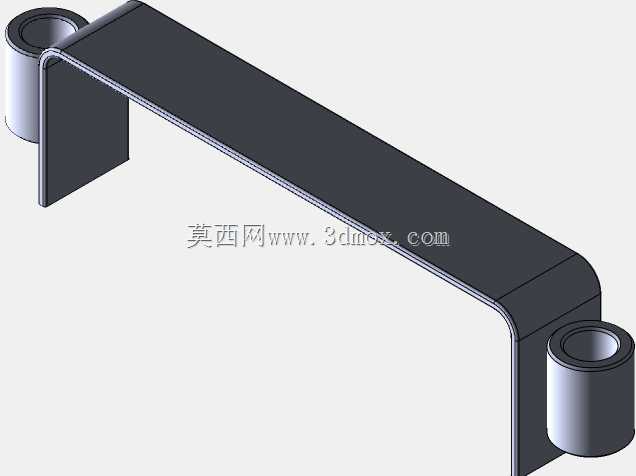

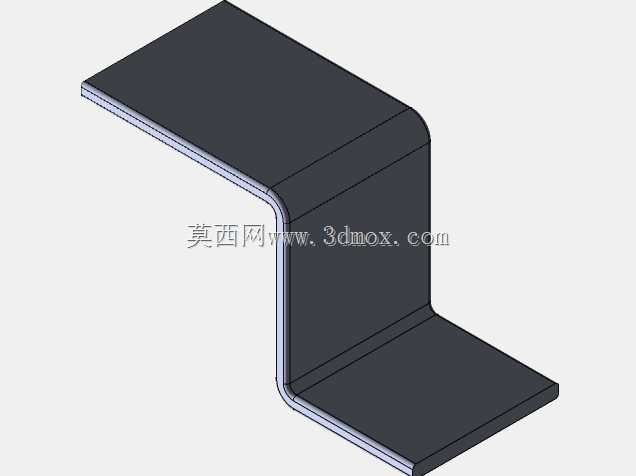

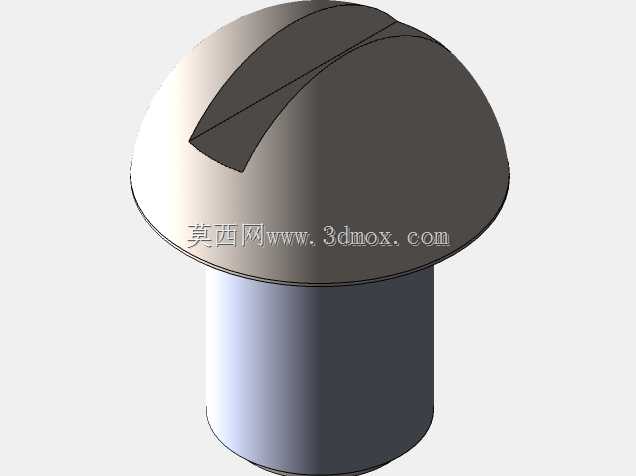

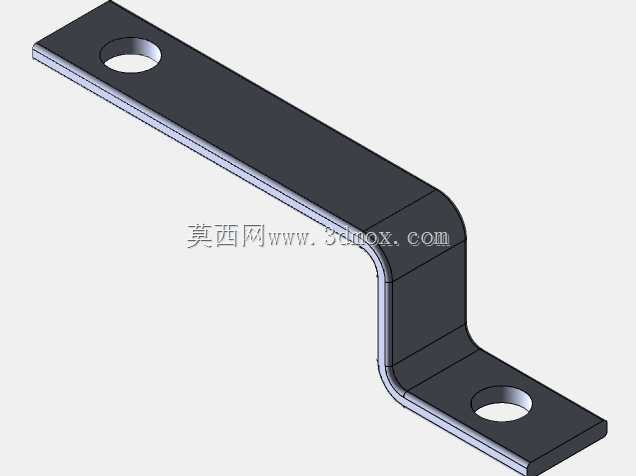

　　从结构组成来看，整套机构以横向布置的主横梁作为承载基体，横梁两端通过立式销轴连接轮架，每个轮架上固定行走轮，轮架之间通过对称布置的纵置拉杆做联动，中间位置设置转向拨杆安装位，直接连接外部的转向操纵件——不管是手动推杆的转向连接端，还是小型舵机、转向电机的输出轴，都可以直接对接这个安装位，不需要额外加装转换传动件。这种设计的核心思路是尽可能压缩零件数量，整套结构算上紧固件、轮轴、销轴在内的零件总数控制在二十件以内，没有复杂的曲面加工件，绝大多数结构件都是板材折弯、型材切割后做钻孔加工即可成型，加工门槛低，不需要五轴、高精度镗铣这类设备就能完成生产，适合小批量定制设备的快速打样与落地。

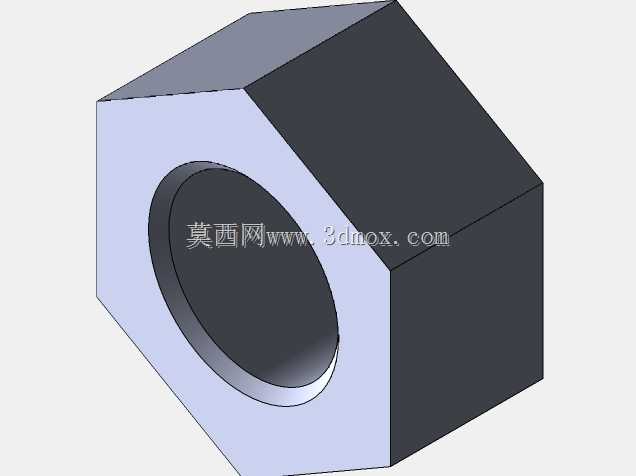

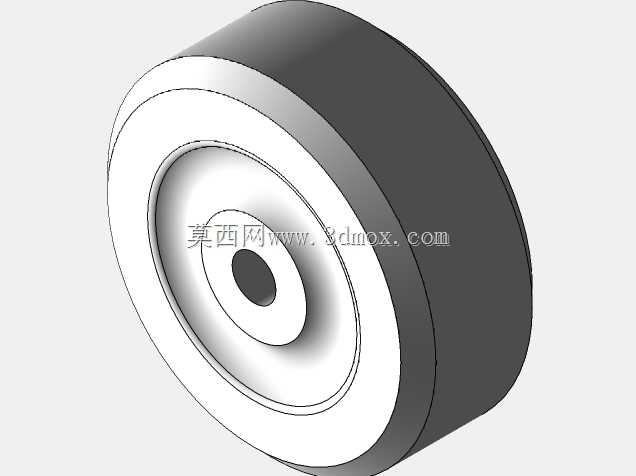

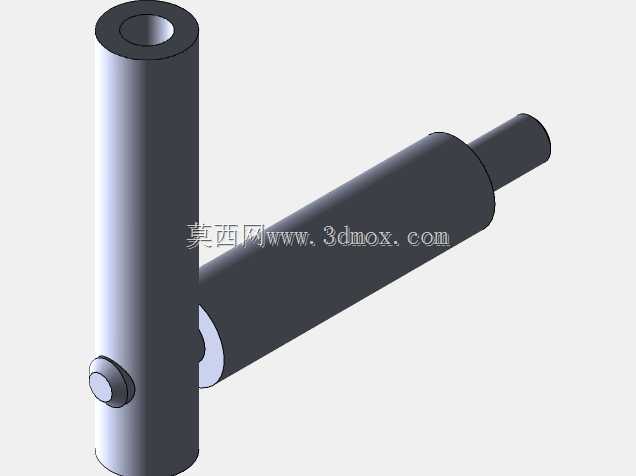

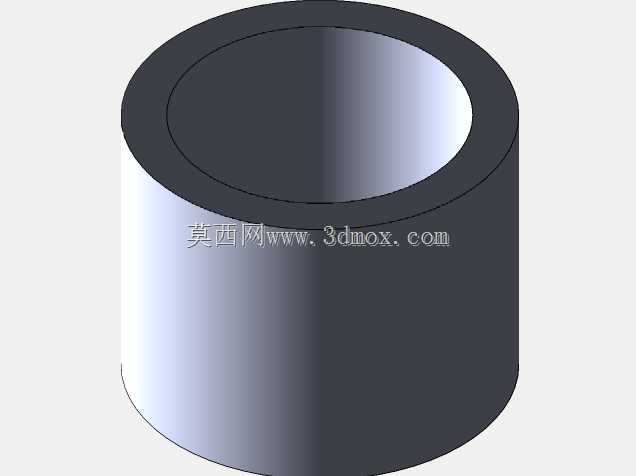

　　实际功能层面，这套转向机构采用的是阿克曼转向的简化适配结构，转向时内侧轮的偏转角度略大于外侧轮，虽然没有做精确的阿克曼角曲线优化，但对于最高行进速度不超过5km/h的低速载具来说，轮胎侧滑量完全在可接受范围内，不会出现低速转向时轮胎硬磨地面的问题。轮架与主横梁连接的销轴位置做了衬套安装位，可以选配铜套或者工程塑料衬套，减少长期转动带来的磨损，维护时只需要定期加注润滑脂、更换磨损衬套即可，不需要整体拆解桥体。两侧的行走轮采用悬臂式轮轴固定，轮轴直接穿入轮架的安装孔内用径向顶丝或者锁紧螺母固定，更换轮胎或者轮体的时候不需要拆解整个转向拉杆结构，拆下端部锁紧件就能直接抽出轮轴换件，现场维护效率很高。

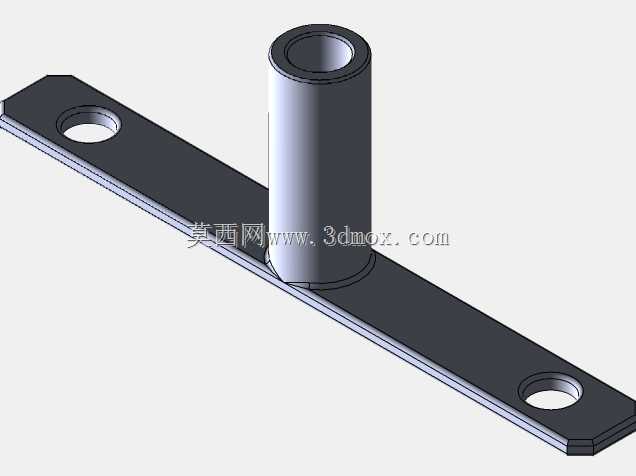

　　安装边界方面，整套转向桥的横向总宽度可以根据载具的轮距需求做等比例调整，主横梁采用标准矩形钢型材制作，调整轮距时只需要改变横梁的下料长度，同步调整两侧拉杆的长度即可，不需要重新开模制作专用铸件，适配性很强。纵向安装尺寸上，从主横梁的上安装面到行走轮最下端的高度差控制在较小范围内，主横梁上预留了四个对称的安装孔位，可以直接通过螺栓固定在载具底盘的下方框架上，不需要额外制作过渡安装支架。转向拨杆的安装位位于主横梁的纵向中心线上，不管是前置操纵还是后置操纵的载具，都可以通过加长拨杆的方式适配操纵端的安装位置，不会出现传动干涉。

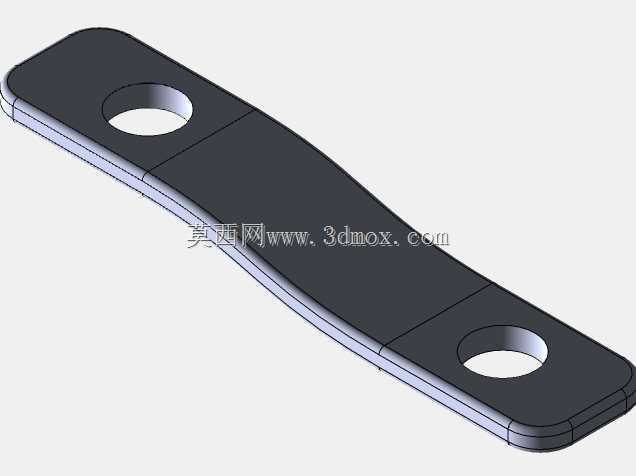

　　设计过程中特意规避了复杂的集成化结构，没有把减震、制动等功能集成在这套转向桥上，目的就是降低结构复杂度，让这套机构可以适配更多差异化的改装需求——如果载具有减震需求，可以在主横梁和底盘安装位之间加装弹簧减震柱；如果有制动需求，可以直接在行走轮的外侧加装抱刹或者鼓刹组件，不需要对原有转向结构做破坏性修改。结构上的所有铰接转动位置都预留了润滑脂加注通道，长期在多尘厂区环境使用时，定期加注润滑脂就能避免铰接点卡滞，不会因为粉尘堆积导致转向沉重。两侧的转向拉杆采用可调长度的杆端关节轴承连接，装配时可以通过调整拉杆长度来修正初始轮位，保证两侧车轮在直行状态下保持平行，避免出现直行偏跑的问题，调整到位后通过锁紧螺母锁死拉杆长度，长期运行也不会出现移位。

　　从实际使用的反馈来看，这种极简结构的转向机构故障率远低于复杂的多连杆转向结构，因为零件数量少，可能出现故障的点位就少，除了衬套磨损、轮体轴承损坏这类常规损耗件故障外，几乎不会出现结构性的失效问题，非常适合对成本敏感、维护条件有限的应用场景，比如厂区内部的短途周转车、园区内的小型巡检设备、仓储区域的轻型运料车这类不需要高速行驶、转向负载不大的载具，完全可以满足日常使用的转向需求，同时还能把制造成本、维护成本控制在很低的水平。
