铃木250摩托专用钢板固定支架结构

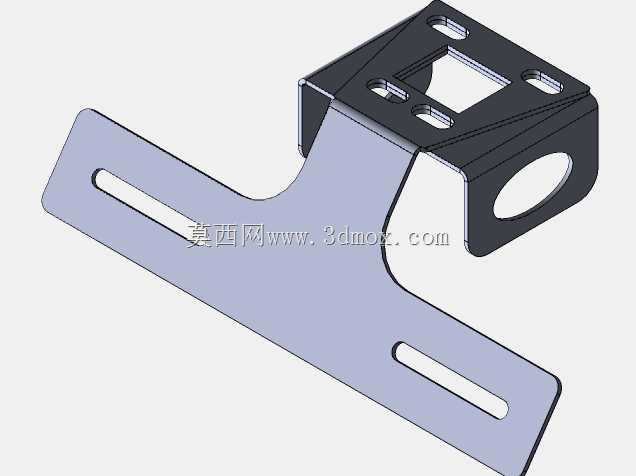

　　这款钢板支架主要适配铃木250系列摩托车的附属部件安装场景，在整车装配环节承担承载与定位的核心作用，日常使用中需要承受车辆行驶过程中传递的路面振动、部件自重载荷以及加减速过程中的惯性冲击力，因此结构设计上优先保障刚性与安装适配性。从结构形态来看，支架整体采用弯折钣金成型工艺，主体分为两个功能区段，一端为带多组安装孔位的方形安装座，设置有四个对称分布的腰型孔与一个中心方孔、侧部圆孔，其中腰型孔用于适配安装时的位置微调，抵消零部件加工公差带来的装配偏差，中心方孔用于穿过对应部件的定位凸台实现预定位，侧部圆孔则用于穿装锁紧销轴或者走线，避免管线与支架边缘发生摩擦破损。另一端为延伸出的Z型弯折支臂，支臂上开设两条平行的长条形腰型槽，

　　用于和车架上的预装点位连接，长槽的长度方向预留了足够的调整余量，可适配不同批次车架的焊接位置偏差，降低装配时的对位难度。设计过程中，弯折处的圆角半径经过反复校核，既避免了直角弯折带来的应力集中问题，防止车辆长期行驶后弯折处出现疲劳裂纹，也控制了弯折成型时的材料延展率，保证板材不会因为弯折过度出现开裂或者厚度减薄超差的问题。安装边界方面，方形安装座的端面平面度控制在0.1mm以内，保证和被固定部件的贴合面完全接触，避免出现局部点接触导致的锁紧后应力集中；支臂部分的弯折角度偏差控制在±0.5°范围内，确保安装后支臂和车架安装面的平行度符合要求，不会出现强制装配带来的内应力。材质选用常规的冷轧钢板，表面处理可根据使用场景选择镀锌或者喷塑，

　　兼顾防锈能力与结构强度，板材厚度经过载荷校核，在满足承重要求的前提下尽可能控制重量，避免增加整车不必要的簧下质量。实际装车场景中，这款支架多用于固定车辆的附属电器件、小型外设或者管线集束，安装时先通过中心方孔将支架和被固定部件预定位，穿装侧边销轴完成部件和支架的组合，再将支臂上的腰型槽对准车架上的安装螺柱，调整好安装位置后拧紧锁紧螺母即可完成装配，腰型孔与腰型槽的双重可调设计，让现场装配不需要额外修配支架，大幅提升整车装配线的作业效率。结构上的加强设计也充分考虑了骑行场景的复杂工况，方形安装座和支臂的衔接处做了折边加强处理，相当于在衔接位置增加了加强筋结构，不需要额外焊接加强片就可以提升衔接位置的抗扭刚度，

　　应对颠簸路面时的交变载荷冲击，避免支架出现变形移位导致固定部件松动脱落。从建模逻辑来看，整个支架的特征完全遵循钣金加工的工艺顺序，先绘制平板下料的轮廓草图，标注所有孔位的位置尺寸与公差，再添加折弯特征，设置对应的折弯扣除参数匹配实际板材的折弯系数，最后添加边角处理特征，所有外露边缘都做了小圆角钝化，避免装配过程中划伤操作人员，也防止长期使用中边缘割破相连的管线护套。
