双层波纹结构不平整面适配真空吸盘

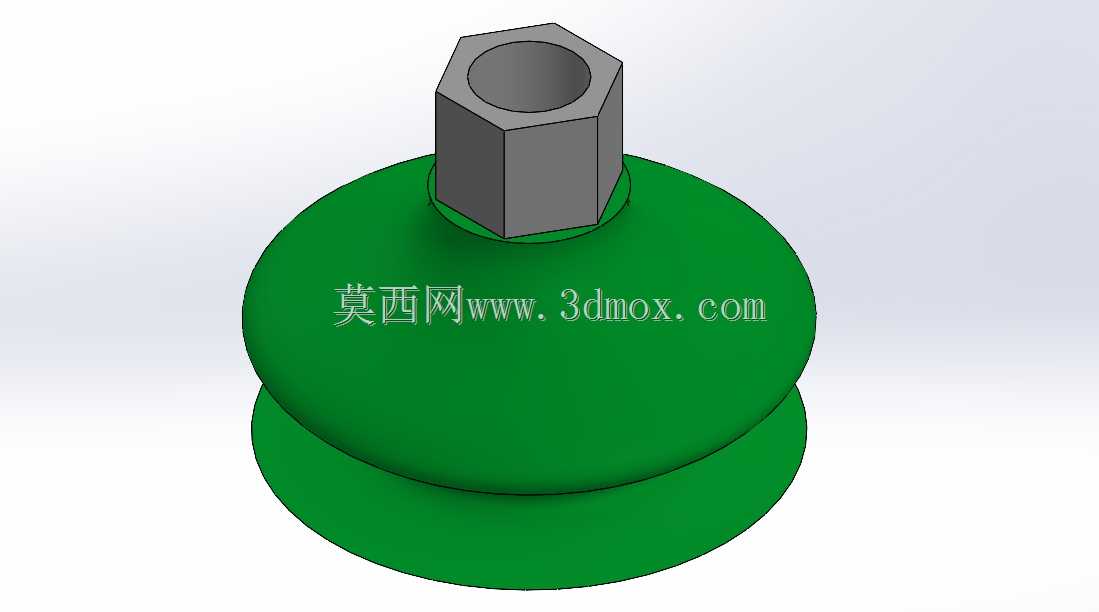

　　在自动化产线的物料搬运环节，真空取料部件的适配性直接决定整线的取料成功率，尤其是面对表面存在弧度、凹凸纹理、轻微形变的工件时，普通平口吸盘往往会因为密封面无法完全贴合出现漏气、掉料的问题，这类场景下波纹结构的真空吸盘就成为了更优的选型方向。这款双层波纹吸盘的设计核心，就是通过结构形变来补偿工件表面的不平整误差，不需要额外增加浮动接头就能实现一定范围内的角度与高度自适应，在机床上下料、冲压件转运、包装线取件、异形工件分拣等场景中都有广泛应用。从结构设计来看，顶部的六角连接柱采用标准外螺纹接口设计，六角外形方便安装时使用扳手拧紧，不需要额外设计夹持位就能保证安装扭矩，连接柱的内部气道做了平滑过渡处理，避免直角结构造成的气阻过大问题，

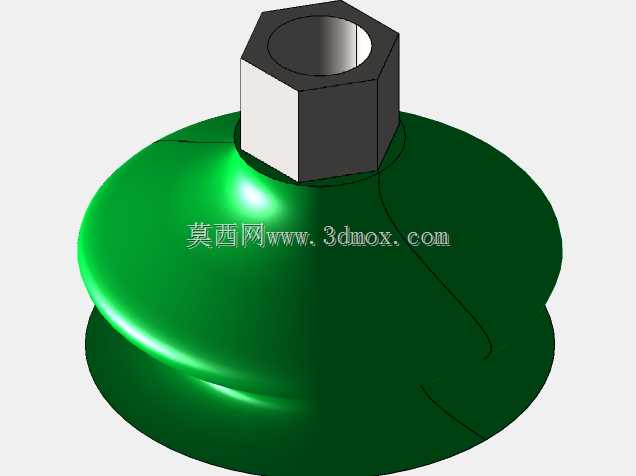

　　保证真空抽气时的气流顺畅，减少真空建立的响应时间，这一点在高速取料的节拍要求下尤为重要，哪怕几十毫秒的响应延迟，都可能导致整线节拍无法达标。吸盘主体采用双层波纹褶皱结构，和单层波纹吸盘相比，双层结构的可压缩行程更大，垂直方向的缓冲量更充足，当机械手下行取料存在位置误差时，吸盘接触工件后可以通过自身褶皱的压缩来缓冲冲击力，不会因为硬接触碰伤工件表面，尤其是针对表面喷涂、抛光处理的易刮伤工件，这种缓冲结构能有效降低不良率。同时双层波纹的侧向摆动角度更大，当工件表面存在倾斜、或者工件摆放存在角度偏差时，吸盘唇部可以随着工件表面偏转，保证整个密封唇边完全贴附在工件表面，不会出现局部漏气导致的真空度不足问题。吸盘的唇部做了薄边圆弧过渡设计，接触工件时唇边可以在负压作用下轻微外翻，增大和工件表面的接触面积，哪怕是带有轻微纹路、凹凸差在2mm以内的不平整表面，唇边也能通过自身的弹性形变填充表面间隙，形成可靠的密封腔。和硬材质的取料夹具相比，这种橡胶材质的波纹吸盘不会对工件表面造成压痕，适合电子外壳、玻璃面板、冲压钣金件、注塑件等对表面质量要求较高的工件取放作业。从安装边界来看，这款吸盘的连接螺纹采用行业通用的标准接口尺寸，可以直接和市面上主流的真空金具、缓冲杆匹配安装，不需要定制转接件，设备改造或者备件更换时的通用性更强。吸盘的整体外径覆盖常规中小尺寸工件的取料需求，单层褶皱的压缩行程可以适配不同高度差的工件混线生产场景，当产线需要切换不同表面形态的工件时，

　　不需要更换吸盘就能满足大部分取料要求，减少换型调试的时间。在实际使用中，这款吸盘可以配合真空发生器或者真空泵使用，根据工件的重量选择合适的真空度参数，双层结构的强度比单层更高，在搬运同等重量的工件时，抗横向拉扯的能力更强，机械手高速移动加减速时，吸盘不会因为侧向力出现褶皱弯折导致的漏气脱落问题。设计时还考虑了长期使用的耐疲劳性能，波纹的弯折位置做了加厚过渡处理，避免反复压缩拉伸后出现橡胶开裂的问题，延长吸盘的使用寿命，减少生产线的备件更换频次，降低运维成本。针对不同的使用场景，这种波纹吸盘的材质可以根据工况选择，比如接触油性工件时可以选用耐油橡胶，接触高温工件时可以选用硅胶材质，接触食品类工件时可以选用符合食品级要求的材质，

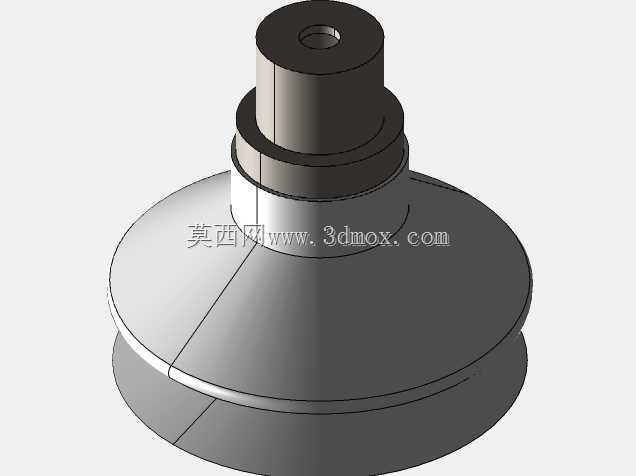

　　结构本身的适配性可以覆盖绝大多数常规工业取料场景。在机床加工的上下料环节，这类吸盘可以用来抓取待加工的毛坯件或者加工完成的成品件，毛坯件表面往往存在氧化皮、轻微凹凸不平的问题，平吸盘很难形成有效密封，而波纹吸盘的唇边可以贴合这些不平整表面，稳定完成取料动作；在包装线上，面对表面有褶皱的纸箱、包装袋，波纹吸盘也能通过自身形变补偿表面间隙，不会因为包装表面不平整出现掉包问题；在3C电子行业的组装线上，针对带有轻微弧度的外壳、屏幕等部件，波纹吸盘的缓冲特性还能避免取料时压损精密部件。很多工程师在选型吸盘时，往往只关注吸盘的直径和负重参数，忽略了吸盘结构对工况的适配性，实际上对于表面不平整的工件，哪怕直径选的再大，平口吸盘也无法保证密封可靠性，而波纹结构通过自身的形变补偿，不需要额外增加复杂的浮动机构，就能以更低的成本解决不平整表面的取料难题，这也是这类波纹吸盘在自动化取料场景中被广泛应用的核心原因。在三维建模过程中，这类吸盘的建模重点在于波纹曲面的顺滑过渡，尤其是褶皱位置的曲率要保证均匀，避免出现应力集中的结构拐点，同时连接柱和吸盘主体的结合位置要做圆角过渡，减少安装使用时的应力开裂风险，唇部的薄边厚度要控制在合理范围，既要保证足够的结构强度，又要保证接触工件时的形变能力，平衡密封性能和使用寿命的关系。
