CA6140车床减速机方形法兰连接安装座

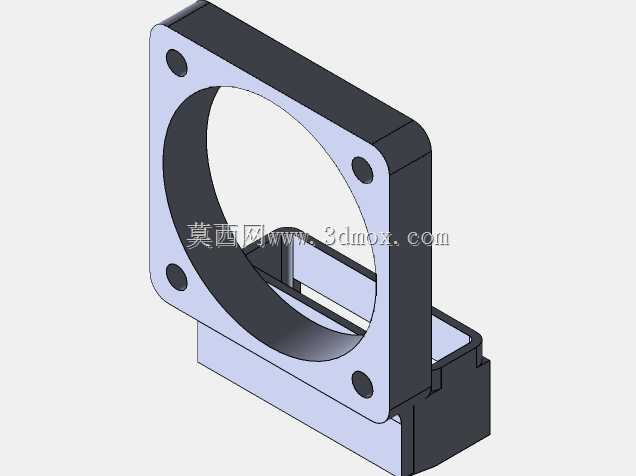

　　该安装座是CA6140普通车床进给传动系统中，减速机与床身进给单元对接的核心连接构件，日常车间加工场景中，车床长期承受车削进给的交变载荷、切削振动冲击，这类连接座的结构刚性直接决定进给传动的同轴度保持能力，一旦安装位出现形变偏移，会直接导致进给丝杠传动卡滞、走刀精度超差，甚至打坏进给箱内的传动齿轮。从结构设计来看，构件整体采用方形法兰+下沉式定位腔的组合构型，法兰面四角预留四个通孔安装位，孔位公差按照H7级精度设计，装配时可通过内六角螺栓直接与减速机输出端的壳体端面锁合，四个安装孔的中心距严格匹配CA6140车床减速机的原厂安装孔位参数，不需要二次扩孔或补焊调整，可直接替换原厂磨损的连接构件。

　　法兰中心的大尺寸通孔是为减速机输出轴的穿过预留的避让空间，孔壁与输出轴之间预留0.8mm的均匀间隙，既避免轴转动时与座体发生剐蹭磨损，也能给装配时的同轴度微调留出足够余量，不会因为加工累积误差导致轴与座体卡滞。法兰后侧延伸的下沉式矩形腔体，是用来嵌套减速机端部的定位凸台的，腔体深度12mm，内壁公差按照过渡配合设计，装配时凸台嵌入腔体后可自动完成径向定位，不需要反复打表调整同轴度，能大幅缩短车间维修更换的装配耗时，也能避免长期运行中螺栓受剪切力断裂的问题。从安装边界来看，该构件的法兰外轮廓尺寸完全适配CA6140车床床身进给舱的预留安装空间，不会和周边的进给手柄、润滑管路、防护罩支架发生运动干涉，腔体后侧的延伸段厚度经过受力校核，

　　在车床满负荷走刀切削、最大进给力作用下，座体的最大形变量控制在0.02mm以内，完全满足普通车床IT7级的加工精度保持要求。设计过程中特意将法兰与腔体的连接位置做了R3圆角过渡，没有采用直角拼接结构，避免长期受交变载荷作用时应力集中导致的根部开裂问题，这也是很多自制替换配件容易忽略的细节——不少维修时自行焊接的连接座，往往在直角焊缝位置使用三五个月就出现裂纹，就是没有做应力释放的圆角过渡设计。实际应用中，这类连接座除了CA6140车床的减速机安装场景，也可适配同安装尺寸的其他进给传动单元改造，比如给普通车床加装数控进给伺服电机时，只要电机端的安装法兰孔位与该座匹配，就可以直接用该构件完成电机与床身的刚性连接，

　　不需要重新设计制作安装支架。构件的所有安装面都设计了1.6μm的表面粗糙度要求，法兰贴合面没有凸起的浇冒口残留或加工刀痕，装配时能保证与减速机壳体端面完全贴合，不会出现贴合缝隙导致的传动振动问题，也能避免切削液、铁屑从贴合缝隙渗入减速机内部，污染润滑油脂、加速齿轮磨损。从建模逻辑来看，该模型完全按照实际加工的工艺顺序构建，先拉伸法兰基体，再切除中心避让孔与安装孔，之后拉伸后侧的定位腔体，最后添加圆角特征，所有特征的参数都可直接导出为工程图用于车间加工，不需要二次调整尺寸，结构设计中没有出现无法加工的倒扣或封闭内腔，普通立式铣床就可以完成全部加工工序，适合车间维修时的小批量自制替换。
