直径40mm环形九颗2835灯珠LED光源模组

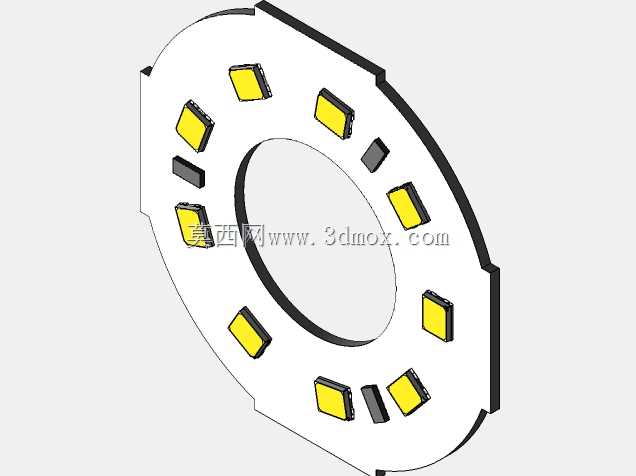

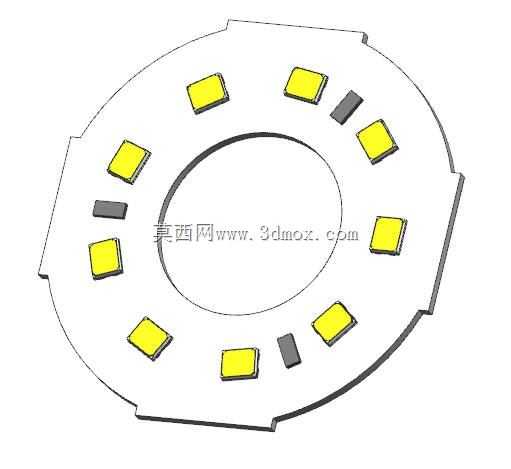

　　这款环形LED光源组件，外径控制在40mm，中心预留大尺寸通孔，是专门适配机床工作灯、小型设备环形照明、视觉检测补光场景设计的光源部件。从结构布局来看，板体采用非整圆的异形切边设计，并非规则正圆环，三个方向的切边结构是为了匹配对应安装基座的定位卡槽，装配时不需要额外做周向防转结构，直接卡入基座预留的卡位即可完成周向固定，能避免长期使用过程中灯板受振动出现移位的问题。板体上均匀排布9颗2835封装的LED灯珠，灯珠沿环形基板等角度分布，每两颗发光灯珠之间预留了阻焊层空位，其中三处空位布置了小型贴片元件，是灯珠的限流配套器件，所有元件都布置在基板正面，背面为平整覆铜散热面，安装时可以直接贴合在金属基座的安装平面上，利用金属基座的热容带走灯珠工作产生的热量，不需要额外加装散热鳍片，能大幅压缩整体照明组件的轴向安装空间。

　　从实际使用场景出发，这类环形光源最常见的应用是机床内部的局部作业照明，中心通孔可以避开机床主轴、刀具或者视觉检测的镜头光路，光线从镜头或者刀具的周边环形出射，能避免照明光线被作业端遮挡，在工件表面形成均匀的无阴影照明区域，不管是操作人员近距离观察加工状态，还是工业相机采集工件表面的缺陷、尺寸特征，都能获得足够均匀的光照度，不会因为单侧打光出现反光过曝或者阴影遮挡的问题。设计时灯珠的排布角度经过反复调整，每颗灯珠的出光方向都垂直于基板平面，配合配套的漫射灯罩使用时，能在距离基板30-80mm的工作区间内形成照度差小于10%的均匀照明区域，完全满足机床加工工位的局部照明要求，也能适配小型视觉检测设备的近距补光需求。

　　安装边界方面，这款灯板的最大外轮廓尺寸不超过42mm，中心通孔直径约22mm，板体厚度控制在1.2mm，加上正面灯珠的总厚度不超过2.5mm，轴向占用空间极小，适合在结构紧凑的小型设备内部布置。三个切边的定位结构到中心的距离统一为18mm，和配套基座的卡位尺寸完全匹配，装配时不需要额外打螺丝固定，只需要在背面涂覆薄薄一层导热硅脂，卡入基座后通过前端的灯罩压圈压紧即可完成固定，装配工序简单，适合批量生产时的快速组装。基板采用铝基覆铜板制作，本身具备一定的结构强度，同时绝缘层耐压满足工业设备的电气安全要求，灯珠焊接完成后整板做三防漆涂覆，能适应机床加工环境中存在的切削油雾、金属粉尘污染，不会因为长期在恶劣工业环境下工作出现线路短路、灯珠早衰的问题。

　　从电路设计角度，9颗灯珠采用三串三并的接线方式，适配常见的12V直流供电，不需要额外搭配大体积的驱动电源，直接从设备的控制回路取电即可工作，每一路都串联了限流电阻，能避免单颗灯珠短路后影响整板其他灯珠的正常工作，即使个别灯珠出现损坏，其余灯珠依然可以维持基本照明功能，不会出现整板直接熄灭的情况，提升了工业场景下使用的可靠性。板体上没有预留多余的安装孔位，就是为了最大化利用基板的布板空间，在有限的环形面积内均匀布置灯珠和配套元件，避免开孔破坏基板的散热覆铜层，保证每颗灯珠的热量都能通过背面的铝基板快速传导到安装基座上，把灯珠的工作结温控制在合理区间，延长整体光源组件的使用寿命。
