CA6140机床传动用滚子链条结构设计

　　在普通卧式车床的进给传动与主传动辅助链路中，链条是承担长距离动力传递、适配轴系间距较大传动场景的核心部件，CA6140作为通用型卧式车床，其溜板箱快速移动、主轴箱辅助传动链路中，这类链条需要兼顾低速重载下的传动稳定性、长期运行的耐磨性能，以及安装维护的便捷性。从结构设计逻辑来看，这套链条采用标准滚子链结构形式，内链板与外链板通过销轴、套筒实现铰接，滚子套装在套筒外侧，与链轮啮合过程中可将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，同时缓冲啮合冲击，适配车床启停、换向过程中的瞬时载荷波动。

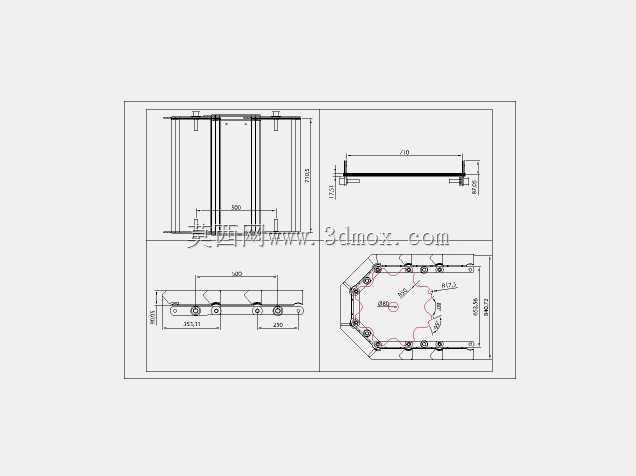

　　从图纸标注的尺寸边界来看，链条单节距符合对应传动链轮的齿距匹配要求，整链装配后的总长度适配CA6140机床对应传动腔的轴系中心距，链板采用8字形冲压结构，在保证链板抗拉强度的前提下，尽可能降低链条整体重量与运动惯量，减少高速往复运动过程中的惯性冲击。外链板与销轴采用过盈配合固定，内链板与套筒同样采用过盈连接，销轴与套筒之间保留合理间隙形成铰接副，保证链条弯折过程中各链节能灵活转动，不会出现卡滞问题，滚子与套筒之间的间隙设计，既保证滚子可自由转动适配链轮齿形，又能留存润滑脂存储空间，延长维护周期。

　　在实际机床应用场景中，这类链条的安装需要严格控制两轴的平行度，避免链条运行过程中出现偏磨、掉链问题，链条张紧度需要调整至合理区间：过松会导致传动过程中出现跳齿、振动，影响进给传动的精度稳定性，过紧则会加剧销轴与套筒的磨损，降低链条使用寿命，同时增大传动副的运行阻力。设计过程中针对车床加工时的切削载荷波动，对链板的厚度、销轴的直径进行了匹配校核，保证链条在额定传递扭矩下的安全系数满足机床连续运行的要求，链板边缘做了倒角处理，避免装配过程中划伤操作人员，同时减少与链轮齿侧的剐蹭。

　　从结构细节来看，链条的接头处采用可拆卸式链节设计，方便在机床维护时无需拆卸两端轴系即可完成链条的更换与安装，接头处的锁片采用弹性卡装结构，保证运行过程中不会因为振动出现松脱。整套结构的尺寸公差标注围绕啮合精度展开，链节节距的公差控制在极小范围内，避免累积误差导致链条与链轮啮合不良，产生运行异响与额外磨损。滚子的外圆尺寸与链轮齿槽的弧面完全匹配，啮合过程中接触应力分布均匀，不会出现局部应力集中导致的滚子碎裂问题。

　　在机床实际运行过程中，这类传动链条不需要额外的复杂防护，只需要定期涂抹润滑脂即可保证长期稳定运行，相较于齿轮传动，它可以适应更大的轴间距，不需要在传动链路中间增加额外的惰轮，简化了机床箱体内部的结构设计，降低了整体制造成本；相较于皮带传动，它的传动比更准确，不会出现打滑问题，能够保证进给运动的传递精度，适配车床螺纹加工、进给切削时对传动链精度的要求。设计时也充分考虑了链条的磨损余量，当链条长期使用出现节距伸长后，可通过调整张紧机构补偿伸长量，延长链条的整体使用寿命，减少设备维护的配件成本。
