轮轴一体式传动辐轮组件结构设计

项目分类:通用机械零部件 发布时间:2024-01-26 ID:725410
  • 轮轴一体式传动辐轮组件结构设计
  • 轮轴一体式传动辐轮组件结构设计
  • 轮轴一体式传动辐轮组件结构设计

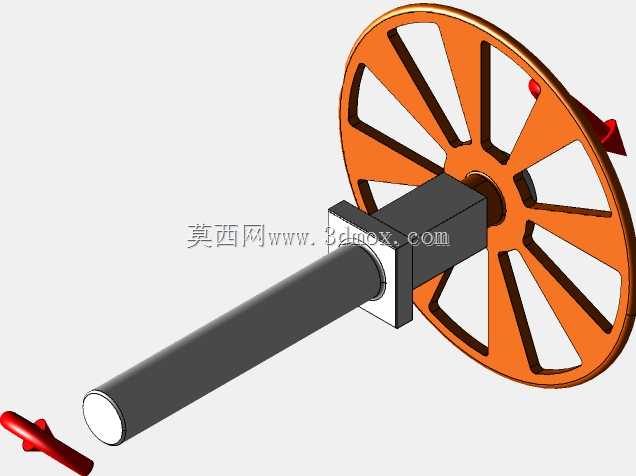

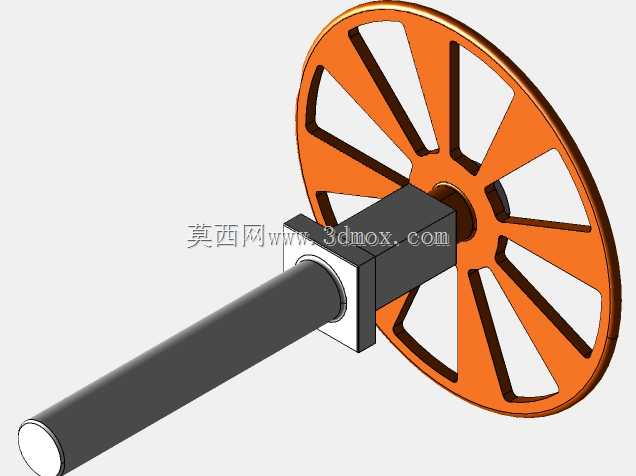

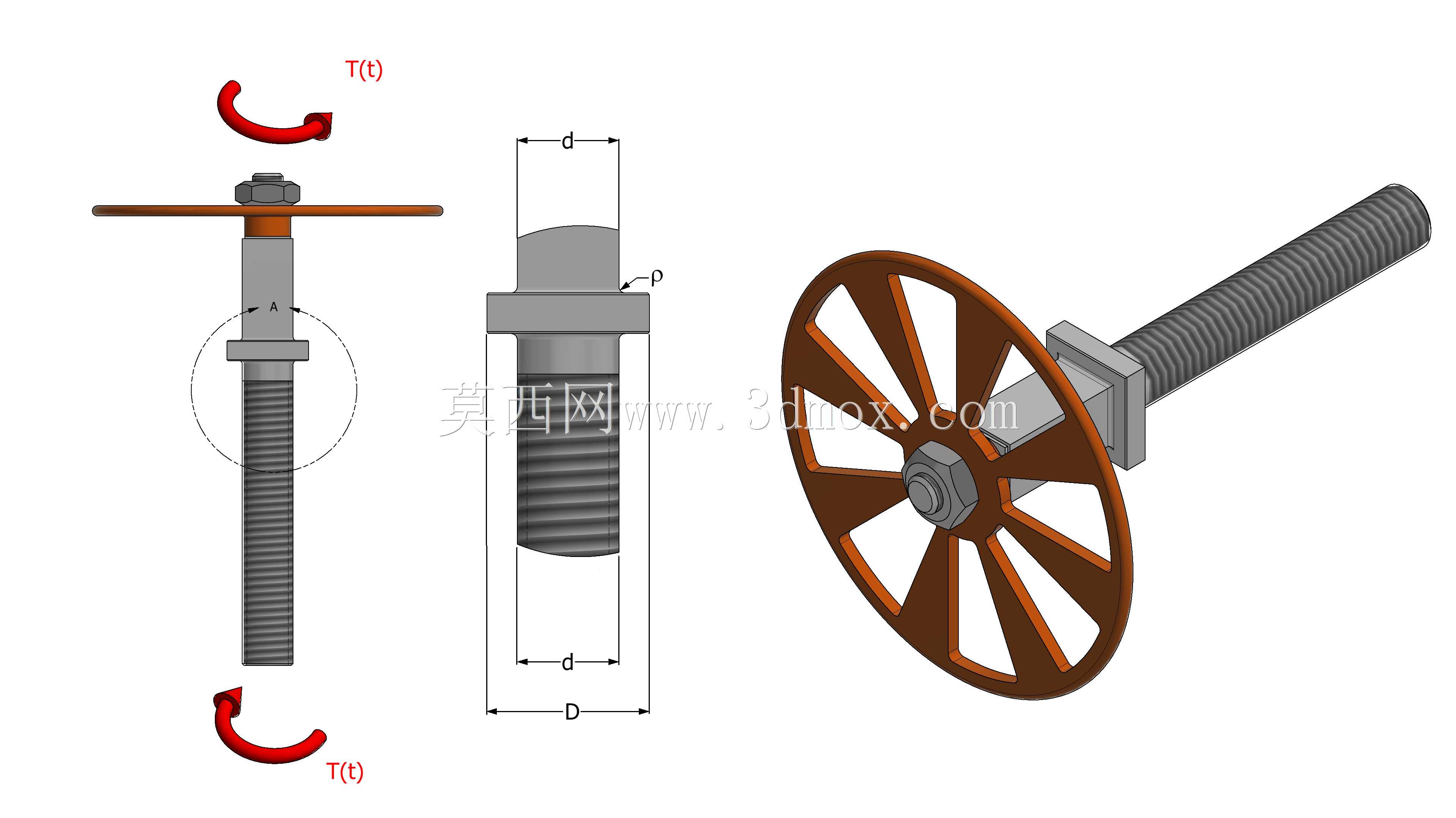

  这套轮轴组合结构,常见于中小型物料输送线、轻载传动工位以及老式普通车床的挂轮传动区段,也可适配小型手摇驱动的工装夹具动力输入段,核心作用是完成回转动力的传递与扭矩输出,同时通过辐轮的轮缘结构可适配皮带、拨杆等不同的动力衔接形式,满足不同工位的动力传输需求。从结构组成来看,整套组件包含三个核心部分:一端为实心圆柱传动轴,中段设置方形安装定位座,另一端为多辐条式辐轮,三个部分通过轴孔过盈配合加键槽定位实现刚性连接,避免回转过程中出现相对窜动与周向打滑。设计阶段首先要敲定的是安装边界尺寸,方形安装座的四个端面为安装定位基准,对应设备机架上的方形安装槽,安装时直接嵌入槽位即可完成径向定位,无需额外调整同轴度,大幅降低现场装配的调校工作量;

  传动轴的伸出长度需要匹配对应工位的动力输入件安装空间,轴端预留的卡簧槽可实现轴向限位,防止传动轴受轴向力时从安装座中脱出。辐轮采用多辐条镂空设计,并非单纯为了减重,一方面是减少回转过程中的风阻与转动惯量,手动驱动时操作更省力,电机驱动时可降低启动瞬间的扭矩负载,另一方面镂空的辐条间隙可作为拨杆卡位使用,当需要实现间歇传动时,可在辐条间隙位置搭配弹性定位销,实现定角度的分度回转,适配需要工位步进的作业场景。辐轮的中心轴孔与传动轴的配合公差选用H7/k6过渡配合,装配时通过压力机压装到位,配合面设置平键槽传递扭矩,避免大负载下出现轴孔相对转动;方形安装座与传动轴的配合同样采用过渡配合,安装座的两个端面分别抵靠传动轴轴肩与辐轮轮毂端面,

  实现轴向的双向限位,不需要额外设置轴套或者锁紧螺母,精简了零件数量。实际应用中,这类结构如果用在CA6140这类普通车床的挂轮架区段,可通过更换不同直径的辐轮调整传动比,实现进给量的调整;如果用在轻型输送线的从动端,辐轮轮缘可直接套上平皮带,带动输送带运行,方形安装座直接固定在输送线机架的侧梁上,传动轴两端可搭配带座轴承实现回转支撑,运行稳定性更强。设计时需要重点校核的是辐条的抗弯强度,当辐轮轮缘受径向负载时,每根辐条承受的弯曲应力需要控制在材料许用应力范围内,选用普通45钢作为基材时,辐条的厚度与宽度需要匹配额定传递扭矩,避免满负载运行时出现辐条断裂变形;传动轴的挠度校核同样关键,当传动轴伸出长度较长时,

  需要核算自重加上负载下的最大挠度,避免回转过程中出现甩动导致的振动异响。另外,辐轮的轮缘表面粗糙度需要控制在Ra3.2以内,如果是搭配皮带传动,轮缘可做细微的滚花处理增加摩擦力,减少皮带打滑的概率;如果是作为拨轮使用,轮缘不需要做防滑处理,反而要适当降低表面粗糙度,减少拨杆与轮缘接触时的磨损。方形安装座的四个安装端面需要保证平面度与相互垂直度,安装到机架上时才能保证传动轴的轴线与机架安装面平行,避免出现皮带跑偏、齿轮啮合错位等问题。整套结构没有冗余的复杂零件,所有配合面均为常规机加工可实现的结构,不需要特殊工艺或者定制刀具,加工成本低,装配流程简单,后期维护时只需要拆卸轴端卡簧即可依次拆分辐轮、安装座与传动轴,更换易损件十分方便。针对不同的应用场景,可对辐轮的直径、辐条数量、传动轴长度、安装座尺寸做参数化调整,不需要改动整体的配合逻辑,适配性较强。
