花键轴连接式适配接头结构三维设计

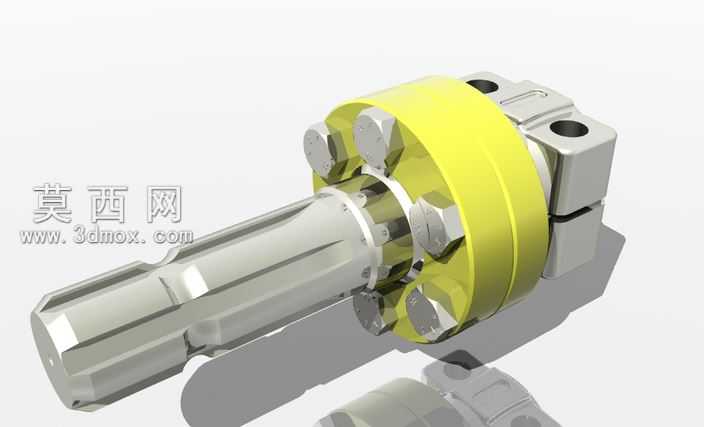

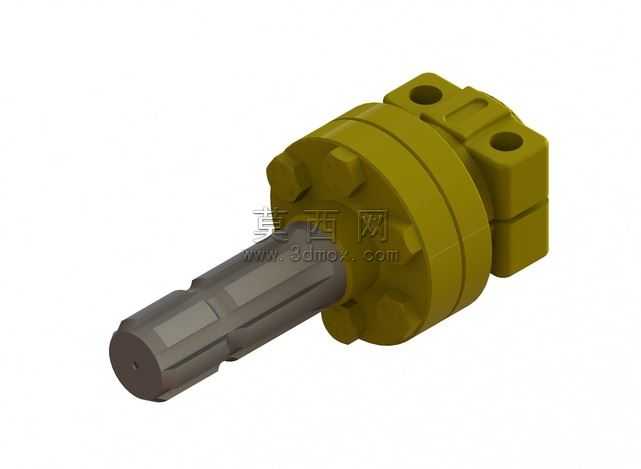

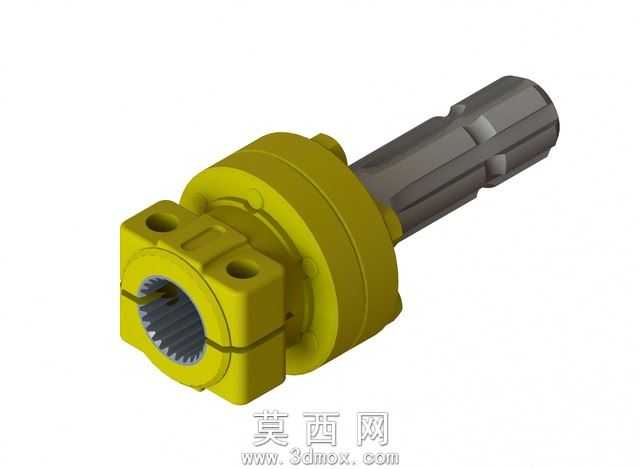

本作品为传动系统适配连接构件的三维建模设计，建模过程依托主流三维设计软件完成，整体采用自底向上的建模逻辑，先拆分构件的各个功能模块分别完成参数化建模，再通过装配约束完成整体组合，确保各部分尺寸配合符合机械传动的公差要求。首先针对前端的花键轴部分，建模时严格按照花键传动的齿形参数绘制截面草图，通过拉伸、切除特征完成花键齿的成型，轴端的中心定位孔采用旋转切除特征制作，保证轴件的同轴度精度，花键轴与后端主体的衔接位置做了过渡圆角处理，降低应力集中风险，提升构件的抗疲劳性能。后端的主体基座部分，建模时先绘制主体的回转截面，通过旋转特征生成主体的圆柱基体，再对基体表面的安装凸台进行单独建模，两个对称分布的安装凸台上预留了螺栓安装通孔，孔位做了沉头结构设计，方便安装时螺栓头内嵌，避免突出部分干涉周边构件，主体外表面的防滑棱边采用圆周阵列特征完成，保证棱边均匀分布，既提升构件的握持拆装便利性，也能强化主体的结构强度。材质与渲染环节，针对花键轴部分赋予金属合金钢材质，调整材质的粗糙度参数模拟机加工后的金属哑光质感，对轴身的磨削面做轻微的反光效果处理，还原金属加工面的真实视觉效果；后端的主体基座部分赋予工程硬质塑料材质，调整材质的漫反射颜色为橄榄黄色，添加细微的材质颗粒感模拟工程塑料的注塑表面质感，安装孔的内壁做轻微的阴影处理，凸显孔位的深度感。整体装配完成后添加了同轴度、配合间隙的干涉检查，确认花键轴与基座的连接无干涉，安装孔位的位置度符合装配要求，渲染阶段采用三点布光方案，主光源从斜上方照射凸显构件的轮廓结构，辅光源补光消除暗部死黑，添加柔和的地面阴影提升模型的真实感，完整还原该适配接头的结构形态与材质特征，可用于传动系统的装配模拟、拆装演示以及工程出图参考。
