弹簧推压式单端面机械密封结构

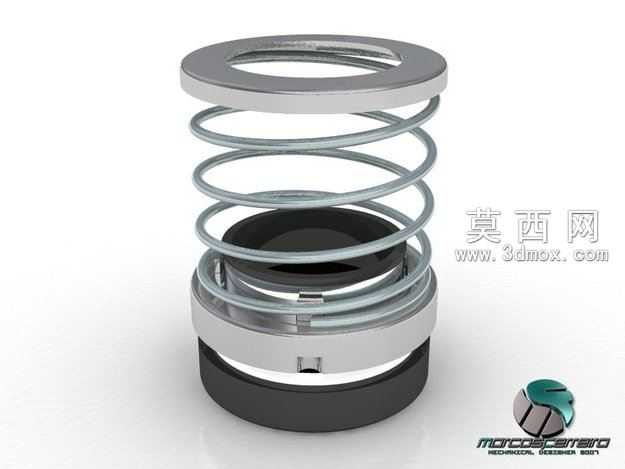

本模型为弹簧推压式单端面机械密封结构，采用三维参数化建模完成整体装配设计，建模过程严格遵循机械密封的实际装配逻辑与尺寸配合规范，完整还原了该类密封件的全部核心组成部件。模型整体采用同轴堆叠的装配结构，自上而下依次包含上压环、圆柱螺旋压缩弹簧、动环组件、静环基座、底部密封端座几个核心部分，各部件的配合间隙、定位台阶、限位卡槽均按照实际工业产品的设计标准进行建模还原，可清晰展示机械密封的工作原理与装配关系。渲染阶段采用工业产品写实渲染方案，金属部件赋予哑光镀铬金属材质，表面添加细微的磨砂颗粒质感与环境反射效果，还原金属密封件的真实工业质感；弹簧部件采用高还原度的弹簧钢材质，设置合理的金属反光度与粗糙度，清晰展现螺旋簧的圈数、节距与线径参数；黑色密封环与底部基座采用硬质耐磨工程塑料与橡胶复合材质，区分不同非金属部件的表面光泽度，橡胶密封件添加轻微的漫反射质感，硬质塑料部件设置适度的表面高光，让不同材质的部件视觉区分度清晰。结构设计上，该模型重点还原了弹簧推压式机械密封的核心补偿结构，圆柱螺旋弹簧套设在动环组件外侧，上端抵靠上压环、下端抵靠动环传动座，可在工作过程中持续提供轴向压紧力，补偿密封端面的磨损量；动环与静环的密封端面设置为高精度贴合平面，动环侧添加传动销卡槽结构，可实现与转轴的同步旋转，静环基座设置限位台阶与辅助密封圈安装槽，保证静环的固定定位与外周密封效果；各部件的倒角、退刀槽、密封槽等细节结构均完整建模，未做过度简化处理，可直接用于装配演示、原理教学或结构参考。设计思路围绕机械密封的核心功能展开，在保证结构完整度的前提下优化了模型的面数与装配层级，各部件均为独立可编辑的实体模型，支持拆解查看内部结构，也可根据实际参数需求调整各部件的尺寸比例，适配不同轴径、不同工况的密封设计参考需求，模型整体装配无干涉，同轴度精度符合机械密封的设计要求，可清晰展示该类接触式机械密封的轴向补偿、端面密封、外周静密封的多重密封逻辑。
