LiDRa CPU机柜内置安装固定支架结构

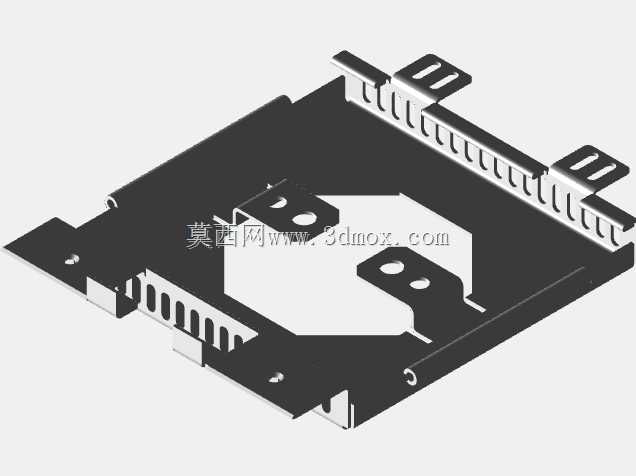

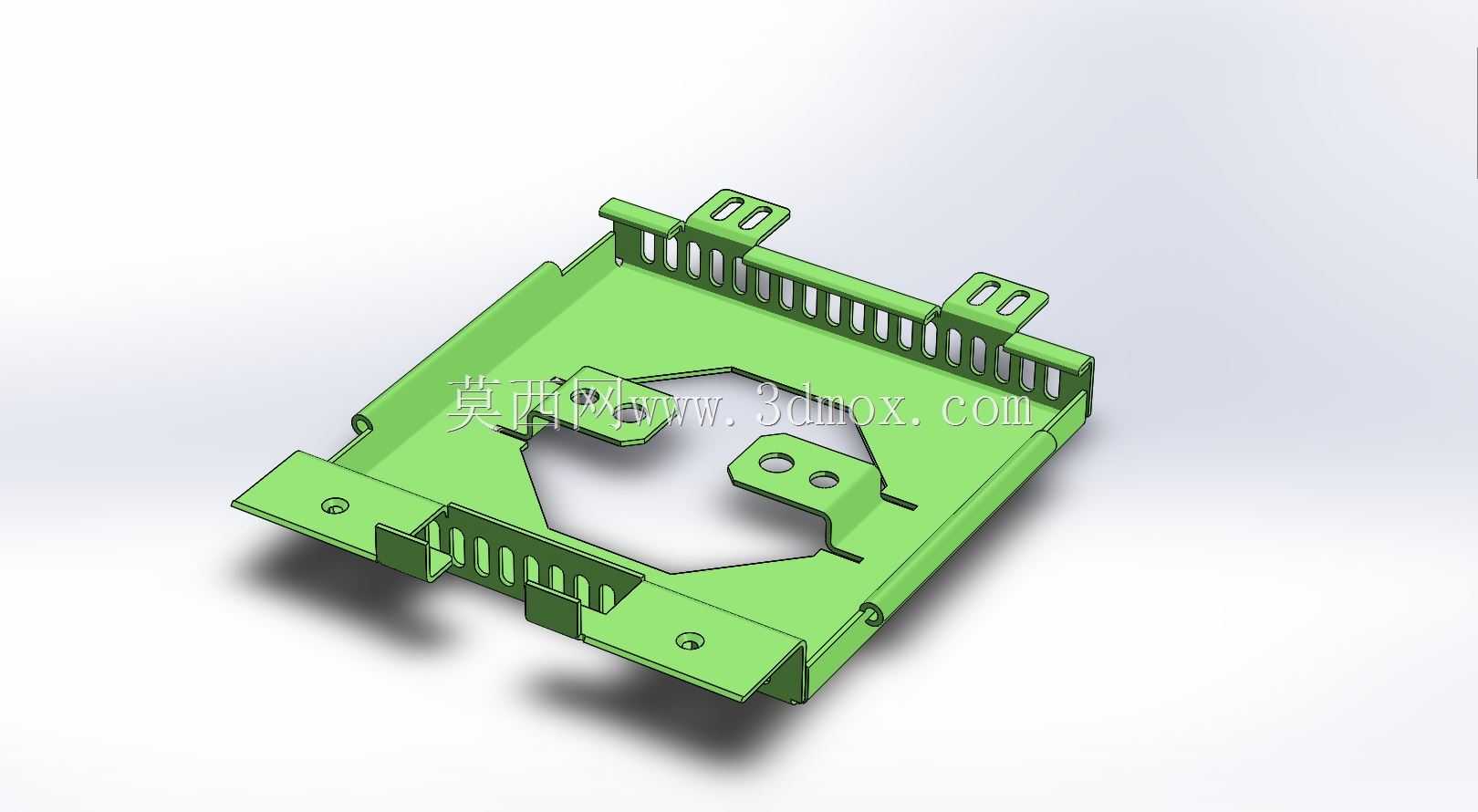

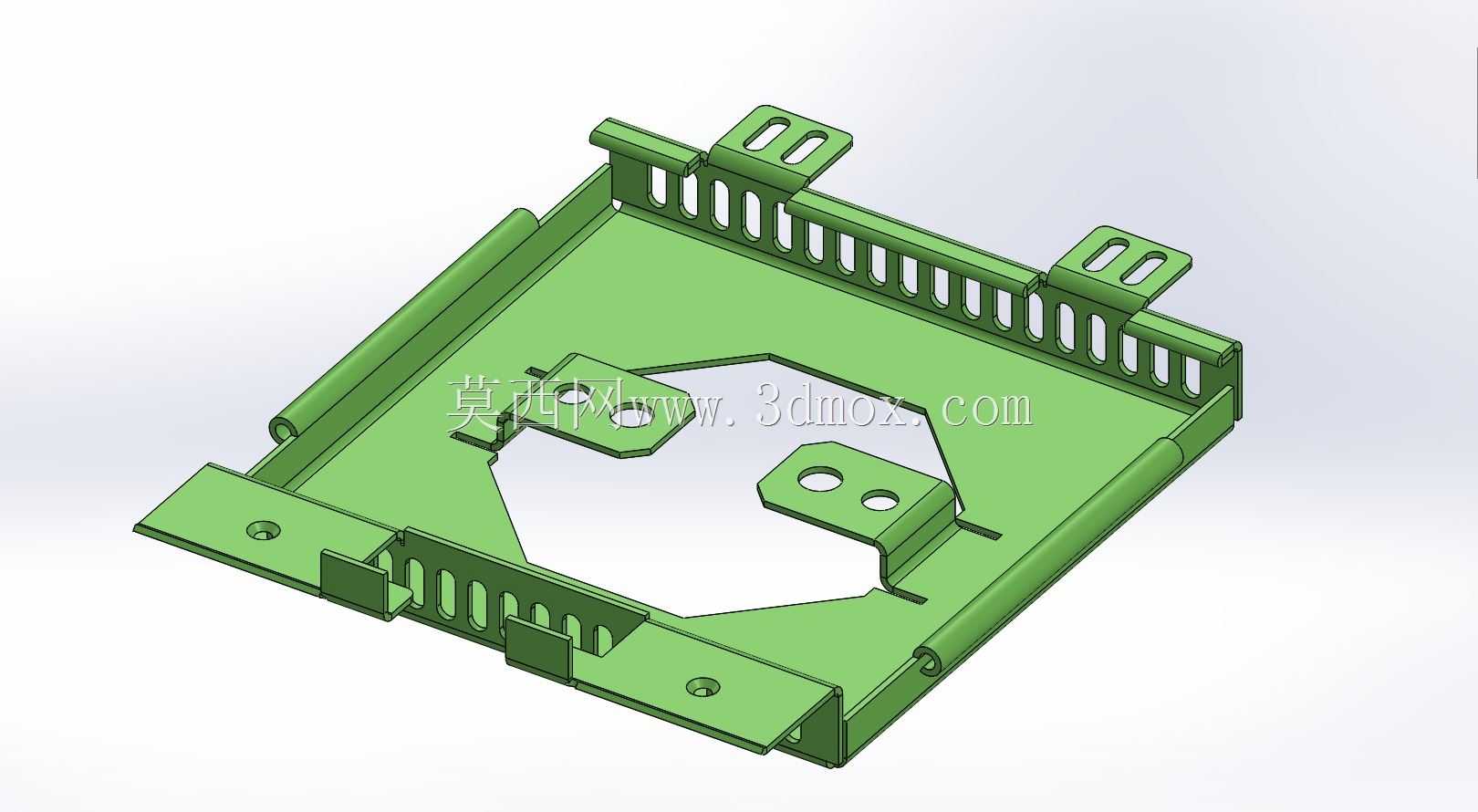

　　这款安装支架主要应用于标准19英寸工业机柜内部的CPU模块承载场景，在机房数据中心、工业控制机柜、嵌入式计算设备集群等场景中，承担计算核心模块的定位、固定与辅助散热支撑作用。日常运维中，机柜内部的计算硬件需要频繁插拔检修、更换升级，支架的结构设计直接影响硬件安装效率、运行稳定性与机柜内部空间利用率。从实际使用需求出发，支架整体采用一体化钣金折弯成型结构，主体承载面做了大面积镂空处理，中间区域的异形开孔完全匹配对应型号CPU模块的底部凸起轮廓与散热风道走向，既能够让硬件安装时精准落位，避免横向窜动，也能给硬件底部留出足够的空气流通空间，减少热量在支架与硬件接触面的堆积，配合机柜内部的前进后出风道，

　　可有效降低CPU满负载运行时的局部积温。支架四周的折弯翻边高度经过严格测算，刚好适配对应CPU模块的侧边厚度，翻边上均匀排布的长条通风槽，顺着机柜内部气流方向开设，不会阻断横向的空气流动，同时翻边结构也大幅提升了薄板支架的整体结构刚性，即便在承载满配散热模块的CPU单元时，也不会出现中部下凹变形的问题。支架四个伸出的安装耳上，分别设计了腰型安装孔与圆形定位孔，其中腰型孔的长度预留了足够的安装调整余量，能够抵消机柜内部立柱安装孔位的累计加工误差，现场安装时不需要额外扩孔就能快速对位；圆形定位孔则用于安装时的初定位，先拧入定位螺钉调整好支架水平度后，再锁紧其余固定螺钉，可大幅降低现场安装的调校难度。支架中部的两个独立折弯固定片，

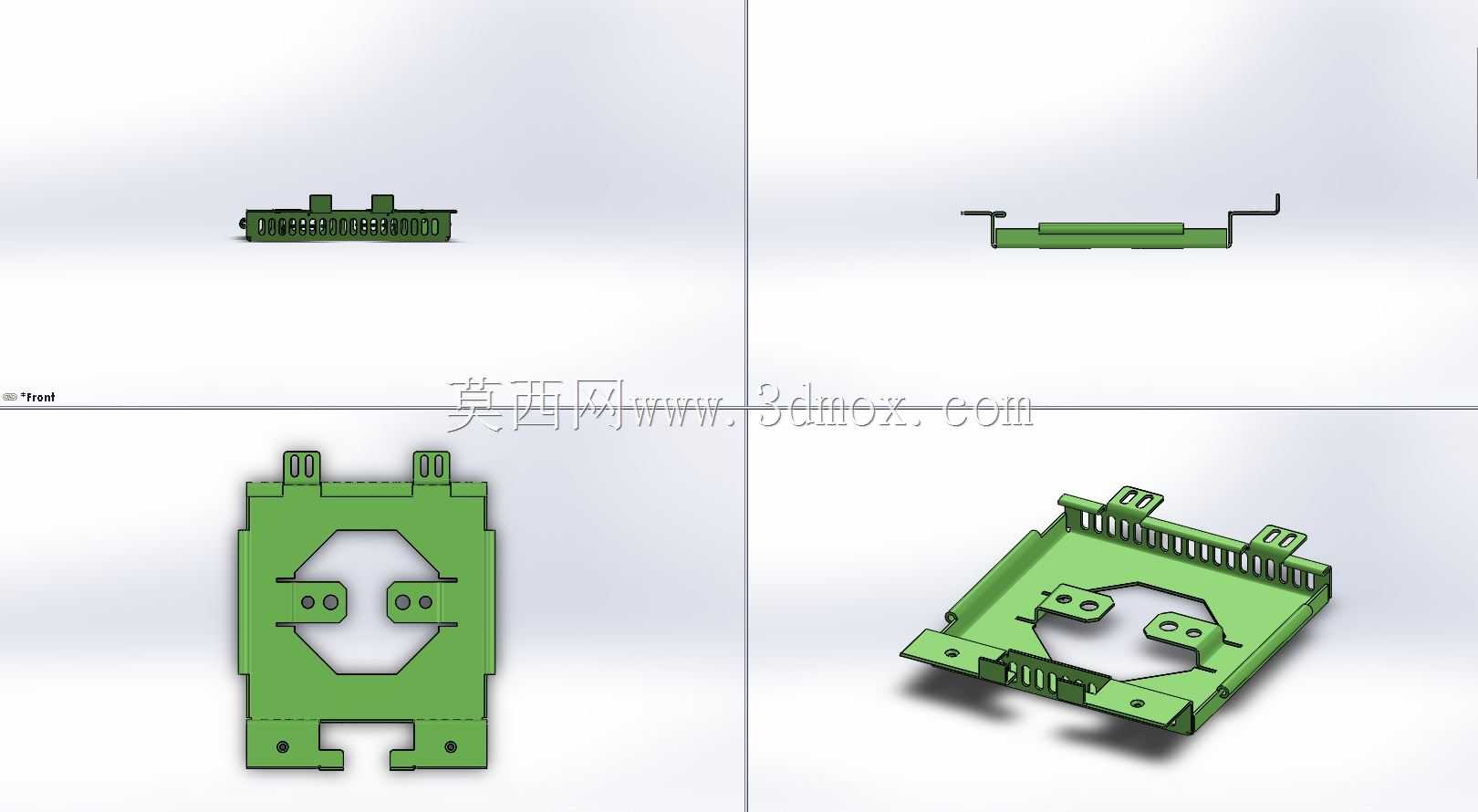

　　是专门针对CPU模块侧边的固定点位设计的，固定片上的两个圆孔刚好对应CPU模块侧边的安装螺柱，硬件落位后不需要额外调整角度，就能直接拧入固定螺钉完成锁紧，避免硬件在支架上出现纵向位移。在安装边界设计上，支架的整体外廓尺寸严格适配标准机柜U位的内部净空，安装后不会超出U位的边界，不会和上下层安装的其他设备产生干涉；侧边的翻边高度控制在安全范围内，不会遮挡CPU模块侧边的接口区域，运维人员插拔网线、电源线、调试线缆时，不会被支架结构阻挡。从设计思路来看，这款支架没有采用多余的拼接结构，所有结构特征都通过单块钣金的冲孔、折弯工序完成，不需要额外焊接、铆接附件，既降低了加工成本，也避免了拼接位置的公差累积导致的安装错位问题。

　　所有开孔的边缘都做了去毛刺处理，安装时不会划伤运维人员的手部，也不会割破硬件连接的线缆外皮。支架表面采用静电喷塑处理，涂层均匀覆盖所有钣金表面，在机房相对潮湿的环境下也不会轻易出现锈蚀掉漆的问题，长期使用不会因为涂层脱落产生金属碎屑，避免碎屑掉落到下方硬件上引发电路短路风险。实际选型使用时，需要先确认机柜内部立柱的孔位间距与支架安装耳的孔位是否匹配，同时核对待安装CPU模块的底部轮廓尺寸与支架中部镂空区域的适配性，确保硬件落位后固定片的螺孔能够精准对齐。支架的承载能力经过结构校核，完全能够满足常规工业级CPU模块加上配套散热组件的总重量要求，即便在长期震动的工业现场机柜环境中，也不会出现支架变形、螺钉松动的问题，保障计算硬件长期稳定运行。
