安德森式PP系列电源接插件结构设计

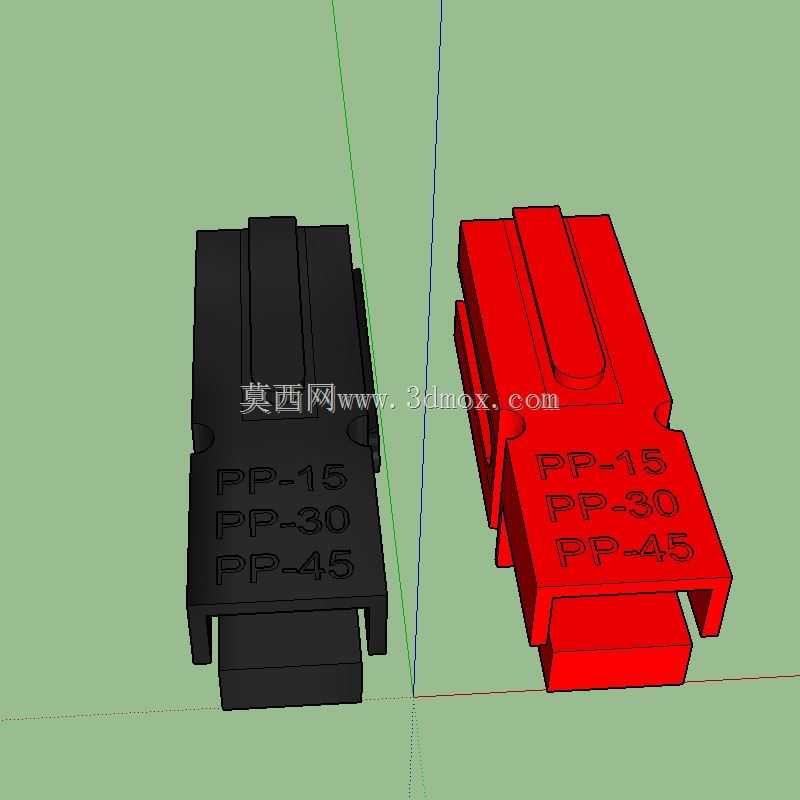

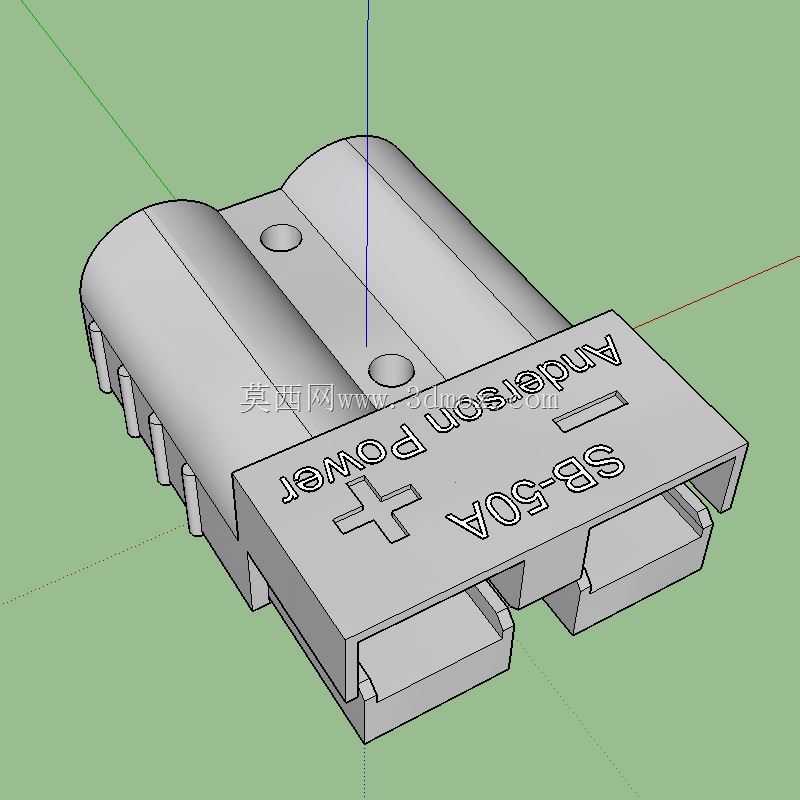

　　这类接插件在工业现场的应用场景十分广泛，从车间内移动设备的供电接驳、叉车类仓储设备的电池快接，到小型机电设备的电源输入输出端连接，都能看到同结构产品的身影，核心作用是实现大电流回路的快速通断，避免传统接线端子反复拧线的繁琐操作，同时降低接插过程的触电风险。从结构设计来看，本次呈现的两款接插件采用公母同体的对称式壳体设计，壳体表面模压的PP-15、PP-30、PP-45标识对应不同的电流承载规格，分别适配15A、30A、45A的直流供电回路，壳体外侧的卡扣结构在接插到位后会自动卡合，防止设备运行过程中受震动拉扯导致接插件松脱断电，壳体尾部预留的线束穿入空间可适配对应线径的多股铜芯软线，内部的铜件接触腔采用对称排布，

　　无需区分公母端即可实现对插，大幅降低现场接线的出错概率。设计过程中首先要考虑接插件的爬电距离与电气间隙，不同电流规格的壳体内部筋位高度要匹配对应电压等级的绝缘要求，壳体外侧的防滑筋位深度控制在1.2mm左右，既保证操作人员插拔时有足够的摩擦力，又不会因为筋位过深导致壳体注塑时出现缩痕影响外观与结构强度。安装边界方面，单只接插件的壳体宽度控制在18mm，接插完成后的整体长度为42mm，尾部出线位置的最小弯曲半径预留3倍线径的空间，安装时如果是面板固定场景，可在面板上开设对应尺寸的矩形安装孔，接插件外侧的定位凸台会卡入安装孔实现限位，不需要额外的螺丝固定即可完成面板安装；如果是悬空线束对接场景，

　　接插件外侧的卡扣可搭配专用的固定座实现线束的走线固定，避免线束自重拉扯接插部位导致接触不良。从实际使用的角度出发，这类接插件的壳体采用耐温阻燃的工程塑料材质，可在-20℃到80℃的环境温度下长期工作，接触铜件采用镀锡红铜材质，既保证导电性能降低接触电阻，又能避免长期使用后铜件氧化导致的接触不良，接插过程的导向结构做了15度的导入角，即使在视线不佳的设备内部接线，也能快速对准完成接插，不会出现插反、插歪导致内部铜件变形的问题。在设备选型过程中，需要根据回路的额定电流选择对应规格的接插件，不能以小代大，否则长期满负载运行会导致接插件过热烧蚀，同时线束压接时要保证铜丝完全塞入铜件的压接腔，压接后的拉力要达到对应线径的拉力标准，

　　避免线束从接插件内部脱出造成短路风险。建模过程中要重点关注壳体内部的铜件安装槽尺寸公差，槽宽的公差控制在±0.1mm，保证铜件装入后不会出现晃动，接插配合面的公差控制在±0.05mm，保证接插时的插拔力在合适范围内，既不会因为过松导致接触电阻过大，也不会因为过紧导致插拔困难。另外壳体表面的标识采用模内注塑的方式成型，不会因为长期摩擦导致标识磨损脱落，方便后期设备维护时快速识别接插件的电流规格，接插件的对接面做了错位防呆设计，不同电流规格的接插件无法互插，避免现场维护时出现错接导致设备烧毁的问题。
