CA6140机床用方形法兰枕形块轴承结构

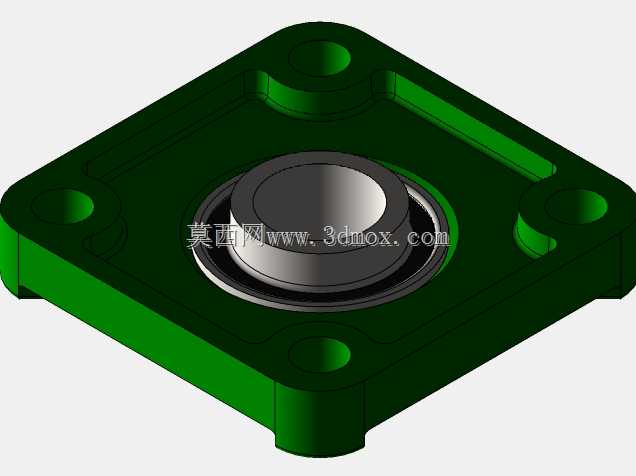

　　在普通卧式车床的主轴箱、进给箱以及溜板箱的传动链路中，这类带方形安装法兰的枕形块轴承是承担径向载荷、保障轴系回转精度的核心支撑部件，尤其适配CA6140这类通用卧式车床的中低速传动工位，常见于进给光杆、丝杆的中间支撑点位，以及挂轮架的转轴固定位置，能够在车床持续承受切削冲击载荷、车间多粉尘切削液飞溅的工况下，维持轴系的回转同轴度，避免轴件因悬臂过长出现挠曲变形，进而保障螺纹车削、外圆进给的走刀精度。从结构设计逻辑来看，该轴承组件采用一体化方形法兰基座搭配内嵌滚动轴承的组合形式，法兰基座四个角位设置沉头安装孔，安装时可直接通过内六角螺栓将整个组件固定在机床箱体的预制安装平面上，无需额外设计轴承端盖、调整垫片等附属零件，

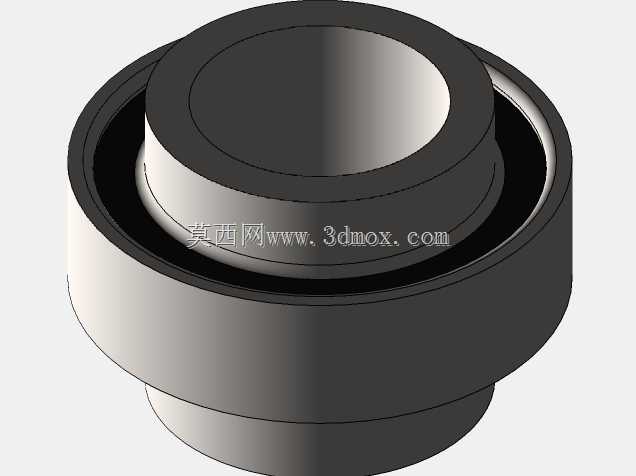

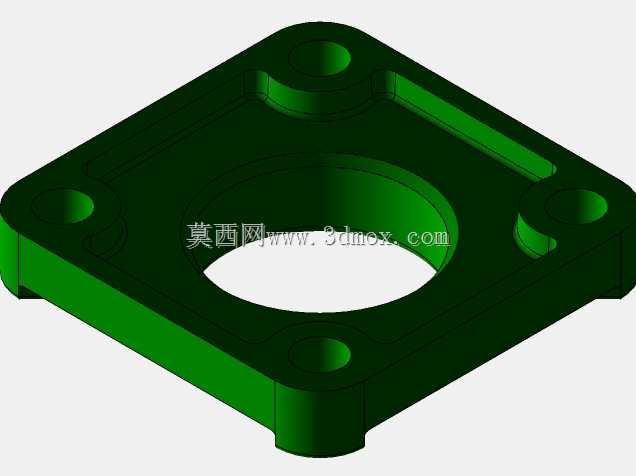

　　相比传统剖分式轴承座，安装对位效率更高，且方形法兰的四个安装面与基座底面的垂直度公差控制在0.02mm以内，能够保障安装后轴承内孔轴线与安装平面的平行度要求，避免轴系安装出现别劲问题。基座本体采用带加强筋的腔体结构，法兰边缘与轴承安装位之间设置环形凹槽，既可以减少基座整体的铸件重量，又能够存储少量润滑脂，同时承接轴承运转过程中溢出的多余润滑介质，避免润滑脂直接滴落到机床导轨或者加工工件表面。内嵌的轴承组件采用带密封盖的深沟球结构，外圈与基座内孔采用过渡配合，内孔与适配轴件采用k6级公差配合，能够同时承受径向载荷与少量的轴向窜动力，适配车床传动过程中走刀换向带来的瞬时轴向冲击。从安装边界尺寸来看，

　　方形法兰的对角安装孔距适配CA6140机床箱体的原有安装孔位，无需对原有床身结构进行二次加工即可直接替换原有支撑部件，轴承内孔尺寸匹配车床常用的光杆、丝杆轴径，基座整体高度控制在原有安装空间的允许范围内，不会与周边的齿轮、挂轮等传动部件产生运动干涉。在实际使用过程中，这类枕形块轴承的密封结构能够有效阻挡车床加工产生的铸铁切屑、切削液雾气进入轴承内部，延长轴承的维护周期，相比无密封的开式轴承结构，在车床这类多粉尘工况下的使用寿命可提升40%以上。设计这类轴承结构时，首先需要匹配对应机床的安装孔位尺寸，确认四个安装孔的中心距、沉孔深度与原有安装位完全一致，其次要核算轴承的额定动载荷，确保能够承受对应传动工位的最大切削反力，

　　同时要控制基座轴承安装位的同轴度公差，避免轴承压装后出现内圈变形，导致回转阻力增大、温升过快的问题。法兰基座的边角位置做了R角过渡处理，既可以避免铸件出现应力集中导致的开裂问题，也能够减少安装过程中尖锐边角对装配人员的划伤风险。轴承外圈与基座的配合位设置了定位台阶，压装轴承时可以直接抵靠台阶面实现轴向定位，无需额外设置卡簧或者端盖进行固定，简化了装配流程。在日常维护中，只需定期通过法兰上预留的注油孔补充润滑脂即可，无需拆解整个轴承组件，大幅降低了机床日常维保的工作量。这类结构除了应用在普通卧式车床之外，也可适配其他通用机械设备的中低速轴系支撑工位，只要安装孔位、轴径、载荷参数匹配，即可直接选型使用，具备较强的通用适配性。
