KP08立式带座轴承适配T8螺杆传动支撑

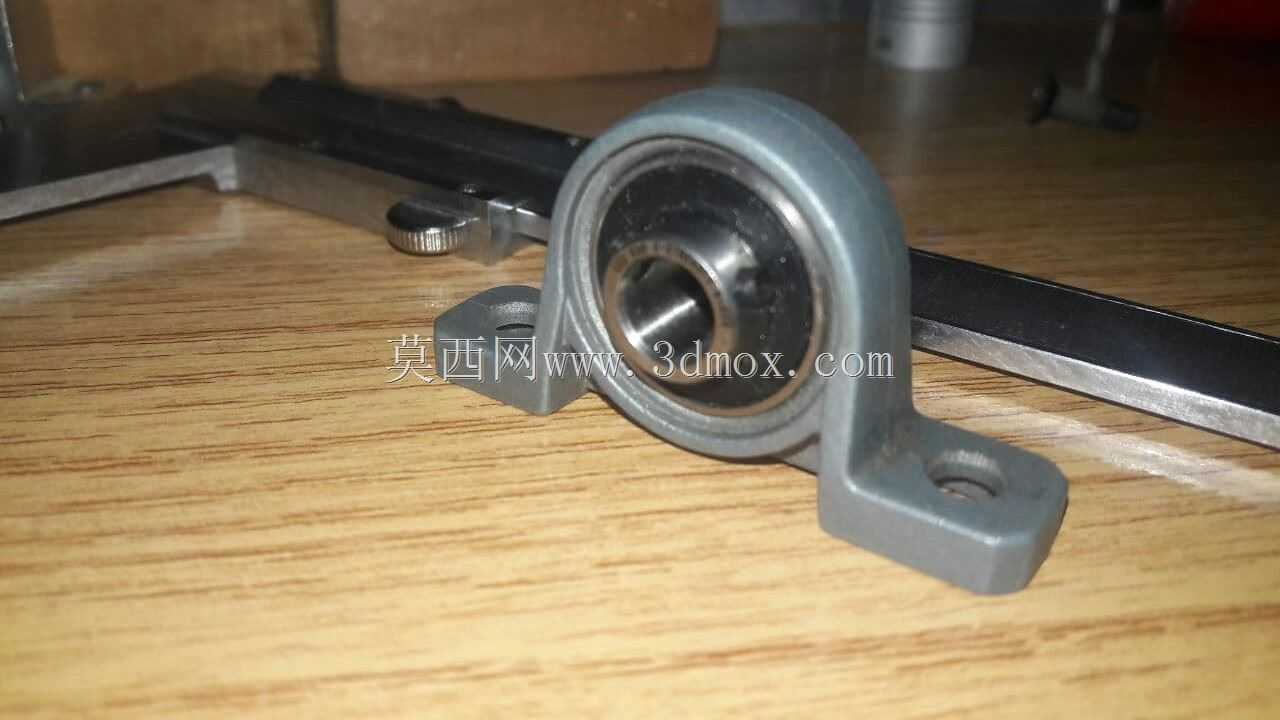

　　这款KP08规格的立式带座轴承，核心适配内径8mm的T8梯形传动螺杆，是桌面级3D打印机、小型CNC雕刻机这类DIY数控设备里的核心传动支撑部件，也可通用于其他采用8mm直径动力螺杆做直线传动的小型自动化模组。从实际装机的工况来看，这类小型传动结构对支撑件的安装便捷性、定位精度都有明确要求，带座一体式的结构刚好省去了轴承与安装座单独配合公差匹配的环节，对非机加工专业的DIY从业者、小型设备开发人员十分友好。

　　设计层面采用了锌合金压铸成型的外壳主体，轴承内嵌于座体的安装位，保证轴承外圈完全被约束，不会在传动过程中出现外圈跟转、窜动的问题。两侧的安装耳采用对称式平置结构，预留的沉头安装孔可直接适配M4规格的内六角螺丝，安装时无需额外加工定位沉台，直接将座体贴合在设备型材的安装平面上锁紧即可，安装边界的容错空间充足，即使安装面存在0.1mm以内的平面度误差，也不会影响轴承的转动顺滑度。

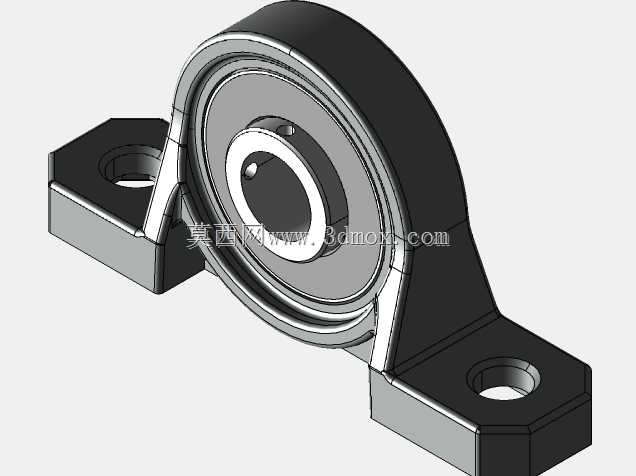

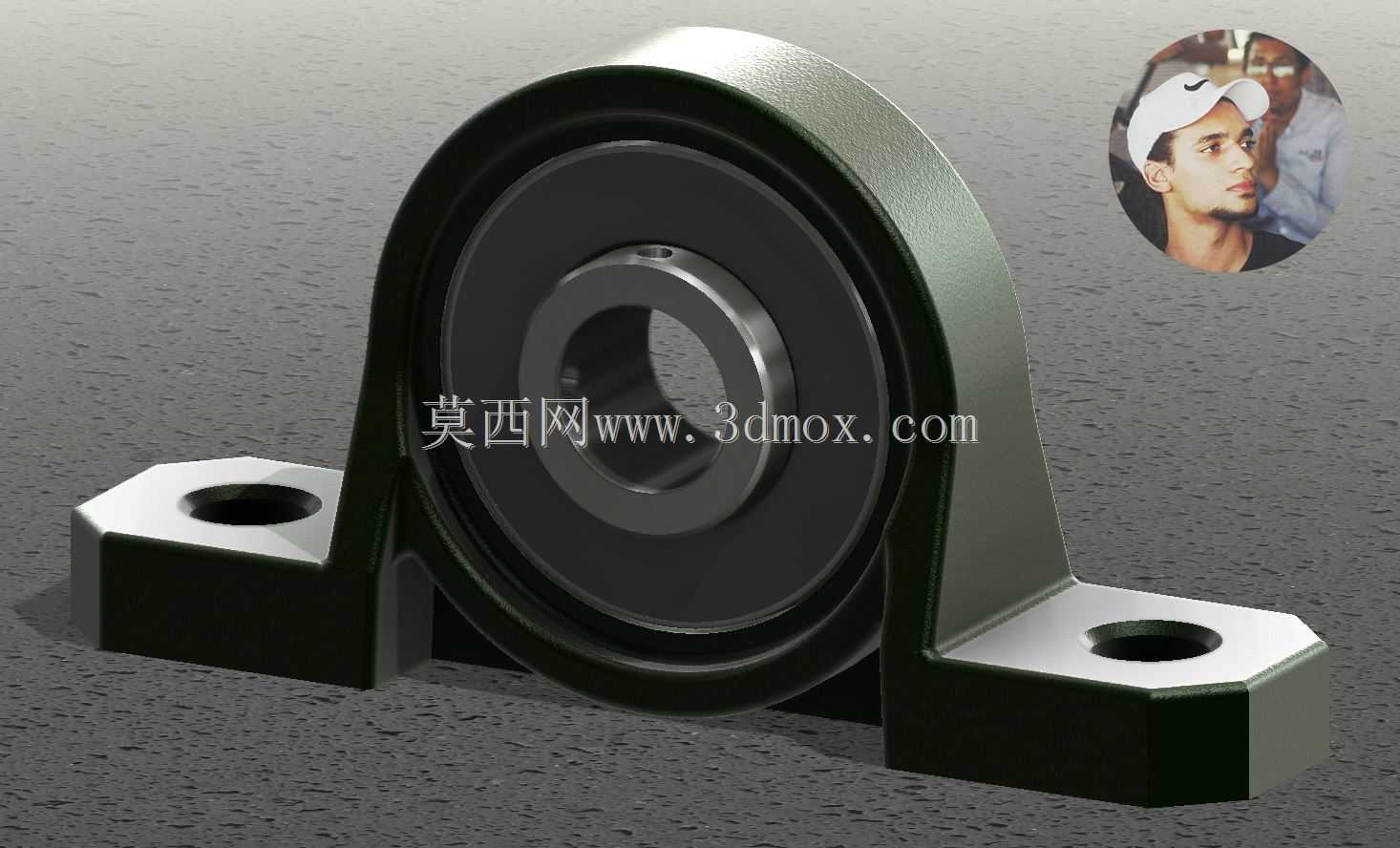

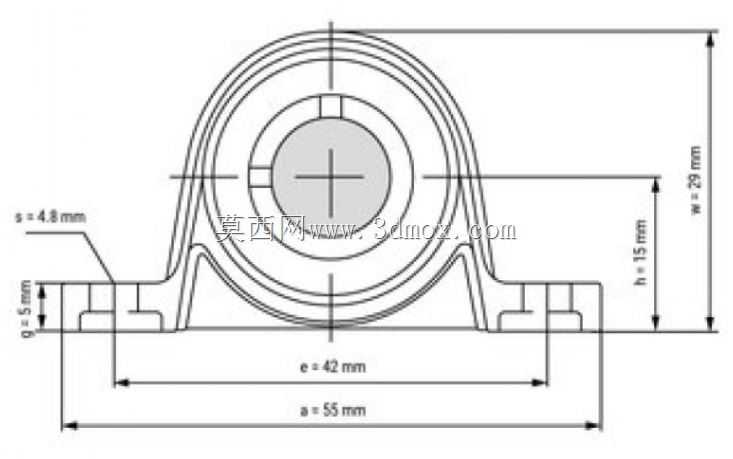

　　轴承本身采用标准深沟球结构，可同时承受径向载荷与少量的轴向载荷，刚好匹配T8螺杆传动时的受力特性——螺杆转动带动螺母做直线运动时，除了径向的重力载荷，还会存在进给方向的轴向窜动力，这款带座轴承的结构可同时抵消这两类载荷，保证螺杆转动时的同轴度，避免出现螺杆甩动、进给卡顿的问题。实际建模过程中完全按照实物测绘尺寸还原，安装孔的中心距、轴承内孔的同轴度、座体的总高度都严格匹配实物装配公差，导入装配体后可直接与T8螺杆、安装型材做配合检查，不需要额外调整尺寸。

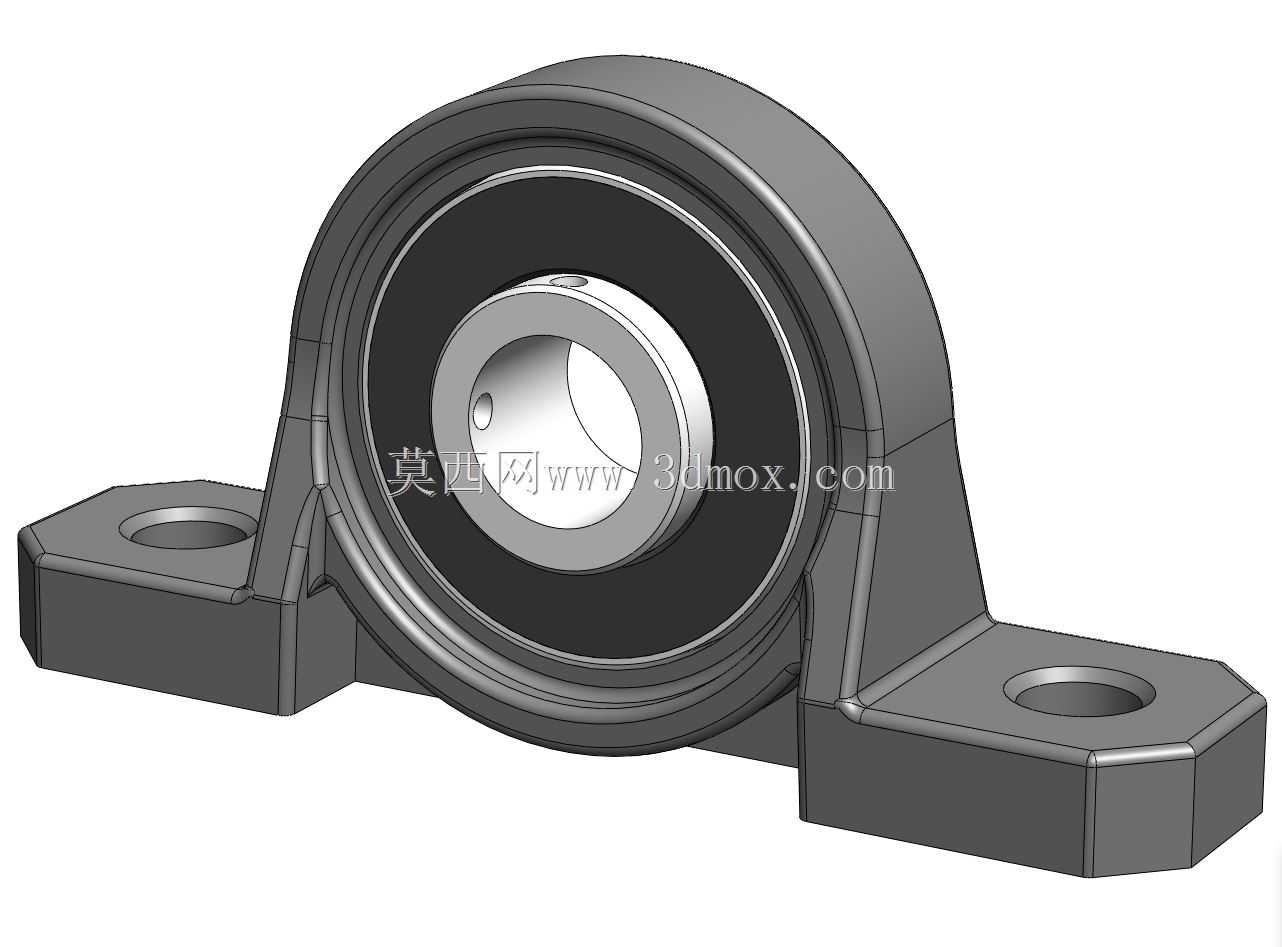

　　从应用场景延伸来看，除了3D打印机与小型CNC设备，这款轴承座也可用于小型直线滑台、桌面级点胶设备、小型传送带模组的传动端支撑，只要是采用8mm直径光轴或螺杆做转动件的小型设备，都可以选用这款支撑件。座体的立式结构占用的横向安装空间更小，在设备框架空间局促的位置，相比卧式轴承座更易布局，锌合金的外壳强度也完全满足小型设备的载荷需求，不会出现长期受力后座体变形的问题。建模时还原了轴承的密封盖结构、座体的压铸倒角细节，装配时可直观看到轴承内圈与螺杆的配合段长度，方便设计轴用挡圈或者锁紧螺母的安装位置，避免出现装配干涉。
