CA6140车床用U型铰接轭零件结构设计

项目分类:通用机械零部件 发布时间:2024-01-26 ID:725455
  • CA6140车床用U型铰接轭零件结构设计
  • CA6140车床用U型铰接轭零件结构设计

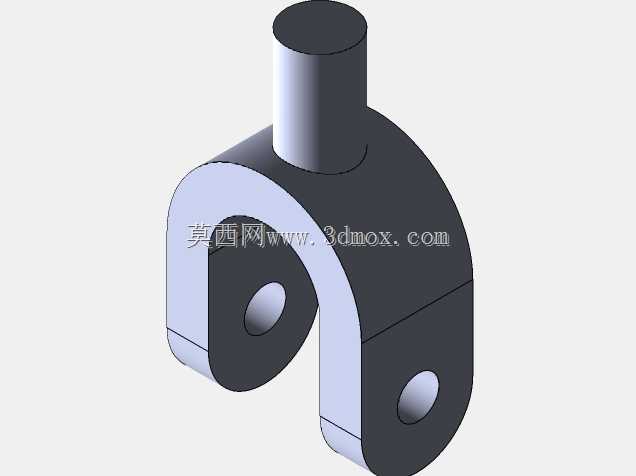

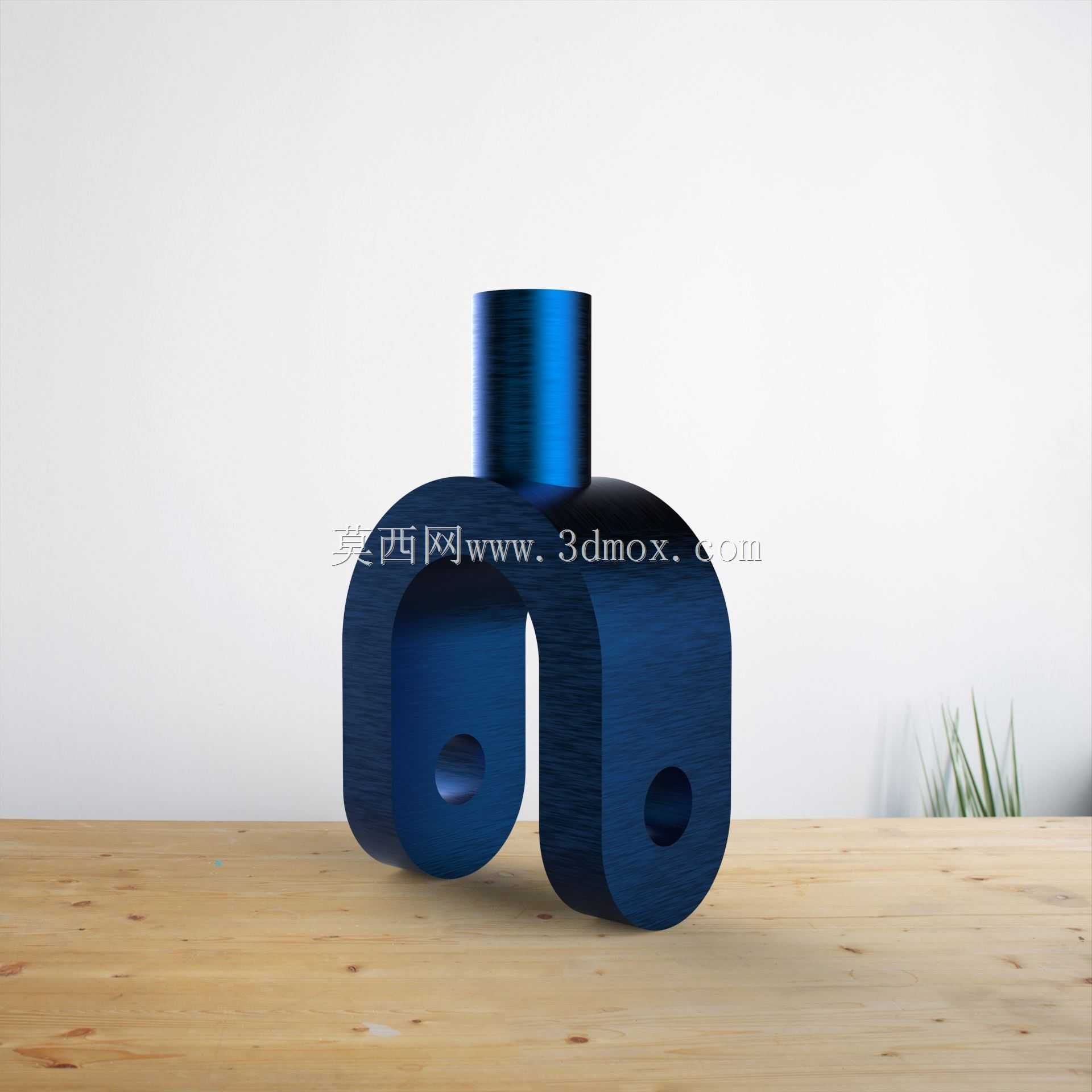

  在普通车床的进给传动与操作机构联动环节中,这类U型铰接轭属于核心的力传递转接零件,主要承担操作手柄与拨叉机构、或是进给拉杆与离合组件之间的铰接传动作用,在CA6140这类经典卧式车床的溜板箱、进给箱操作机构中应用十分广泛,日常机床维保、配件国产化替换场景中,这类零件的测绘建模需求一直存在。从结构功能来看,零件上部的圆柱段是与外部拉杆或者操作杆的连接端,采用圆柱面配合可以实现周向的转动自由度释放,下部两个对称的U型支耳则是铰接配合端,两个支耳上的同轴通孔用来穿装铰接销轴,连接需要被驱动的拨叉或者摆杆部件,工作过程中,上部圆柱段承接来自操作端的直线推拉或者小幅摆动作用力,通过U型的本体结构将力传递到下部铰接点,带动相连部件完成档位切换、离合接合或者进给量调节的动作,整个传动过程中零件需要承受反复的交变拉压载荷,同时铰接位置会伴随小幅的相对转动摩擦,因此结构设计时对支耳的同轴度、圆柱连接段与铰接孔轴线的垂直度都有明确的形位公差要求。设计这类零件时,首先要匹配安装位置的边界尺寸,上部圆柱段的直径需要适配对应安装孔的配合公差,通常采用间隙配合保证动作顺畅不卡滞,圆柱段的长度要满足拉杆连接后的行程余量,避免动作到位后出现结构干涉;下部两个支耳的开档尺寸需要精准匹配被连接件的端部厚度,间隙过大会导致传动过程中出现旷量,影响操作手感甚至导致档位定位不准,间隙过小则会造成装配困难,动作过程中出现摩擦卡滞;支耳上的铰接孔直径要匹配标准销轴的尺寸,

  孔的位置要保证两个孔的同轴度误差控制在0.02mm以内,避免销轴穿装后出现别劲的情况,加速销轴和孔的磨损。从外形轮廓来看,零件整体采用对称式U型结构,所有棱边都做了圆角过渡处理,一方面是为了去除加工毛刺,避免装配过程中划伤操作人员,另一方面也可以减少应力集中,提升零件在交变载荷下的疲劳强度,支耳与上部圆柱段的连接位置做了加厚的圆弧过渡,这个位置是整个零件的应力集中区,在承受推拉载荷时最容易出现断裂失效,加厚过渡的设计可以有效分散应力,提升零件的整体结构强度。实际应用中,这类轭零件的材质通常选用45号钢,毛坯采用模锻工艺成型,保证内部金属纤维的连续性,提升整体力学性能,加工完成后还会对铰接孔和上部圆柱段做调质处理,

  提升表面硬度和耐磨性,延长零件的使用寿命。建模过程中需要重点关注几个配合面的尺寸精度,首先是上部圆柱的外径尺寸公差,要根据配合要求选择合适的公差带,其次是两个铰接孔的同轴度、以及铰接孔轴线与上部圆柱轴线的位置度,这些形位公差直接决定了零件装配后的动作顺畅度,另外U型支耳的内侧平面平行度也需要控制,避免与被连接件配合时出现偏载。在机床的实际运行场景中,这类轭零件虽然体积不大,但属于操作机构的关键受力件,一旦出现断裂或者过度磨损,会导致对应的操作功能失效,影响车床的正常使用,因此在设计时除了尺寸匹配之外,还要充分考虑受力工况下的结构强度,通过有限元分析可以验证,在额定操作力作用下,零件的最大应力出现在支耳与圆柱段的过渡位置,

  设计时的圆角过渡和加厚处理就是针对这个应力集中点做的优化,能够保证零件在长期反复操作下不会出现疲劳损坏。安装这类零件时,首先要将上部圆柱段插入对应的导向孔内,确认滑动顺畅无卡滞,然后将下部U型开档对准被连接件的铰接端,对齐销轴孔后穿入铰接销轴,装好销轴的轴向定位卡簧,最后手动操作对应的操作手柄,验证整个传动链路的动作是否顺畅,有没有异响或者卡滞的情况,确认行程满足设计要求后才算安装到位。日常维保过程中,需要定期检查铰接位置的润滑情况,在销轴和铰接孔之间加注润滑脂,减少磨损,同时检查零件有没有出现变形或者裂纹,一旦发现支耳出现变形或者孔位磨损超差,要及时更换零件,避免操作过程中出现零件断裂导致的设备故障或者操作事故。
