叉型带耳轴套连接构件结构设计

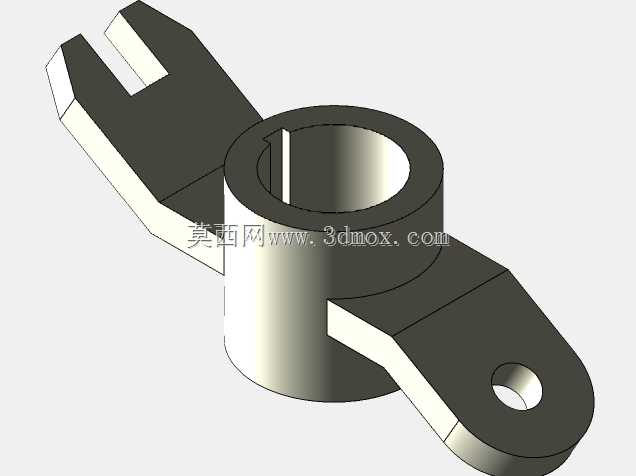

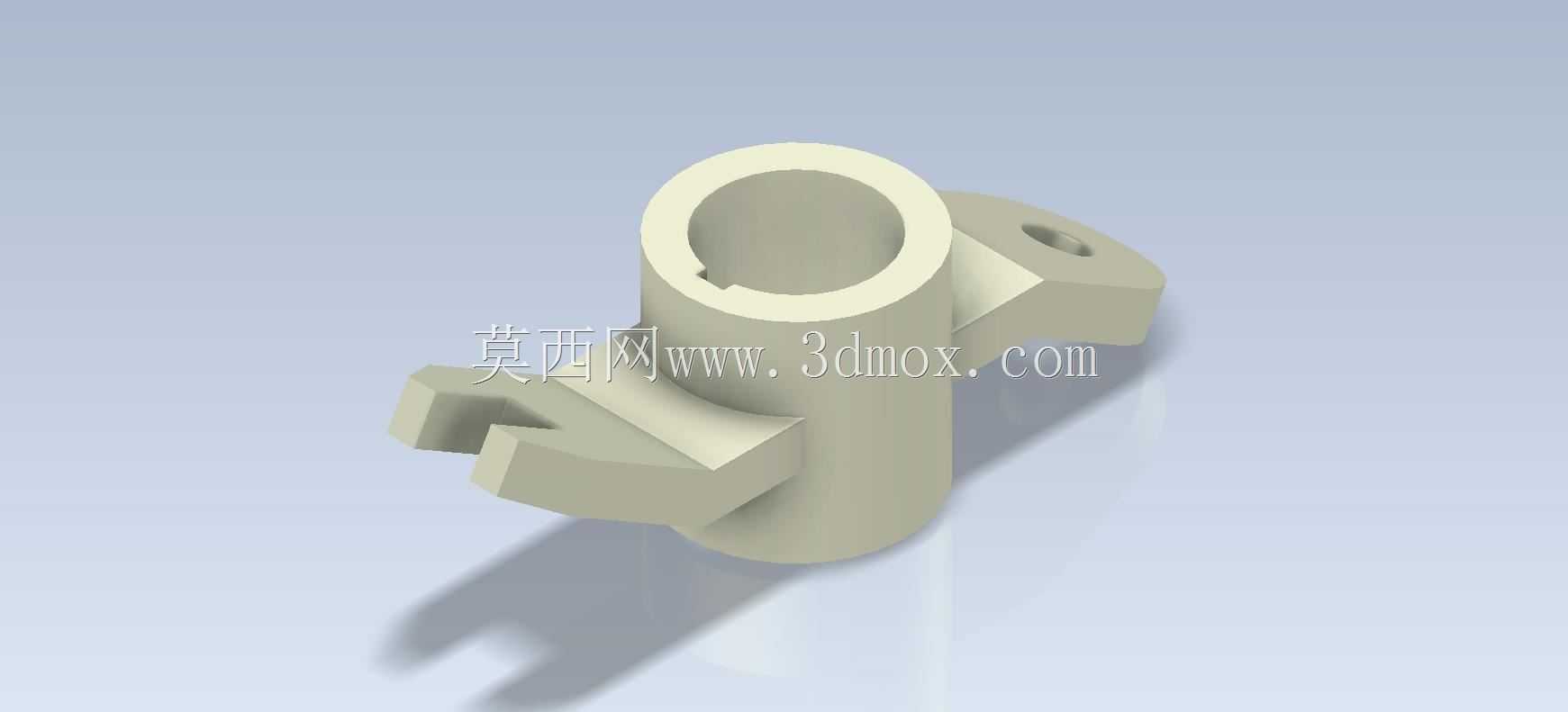

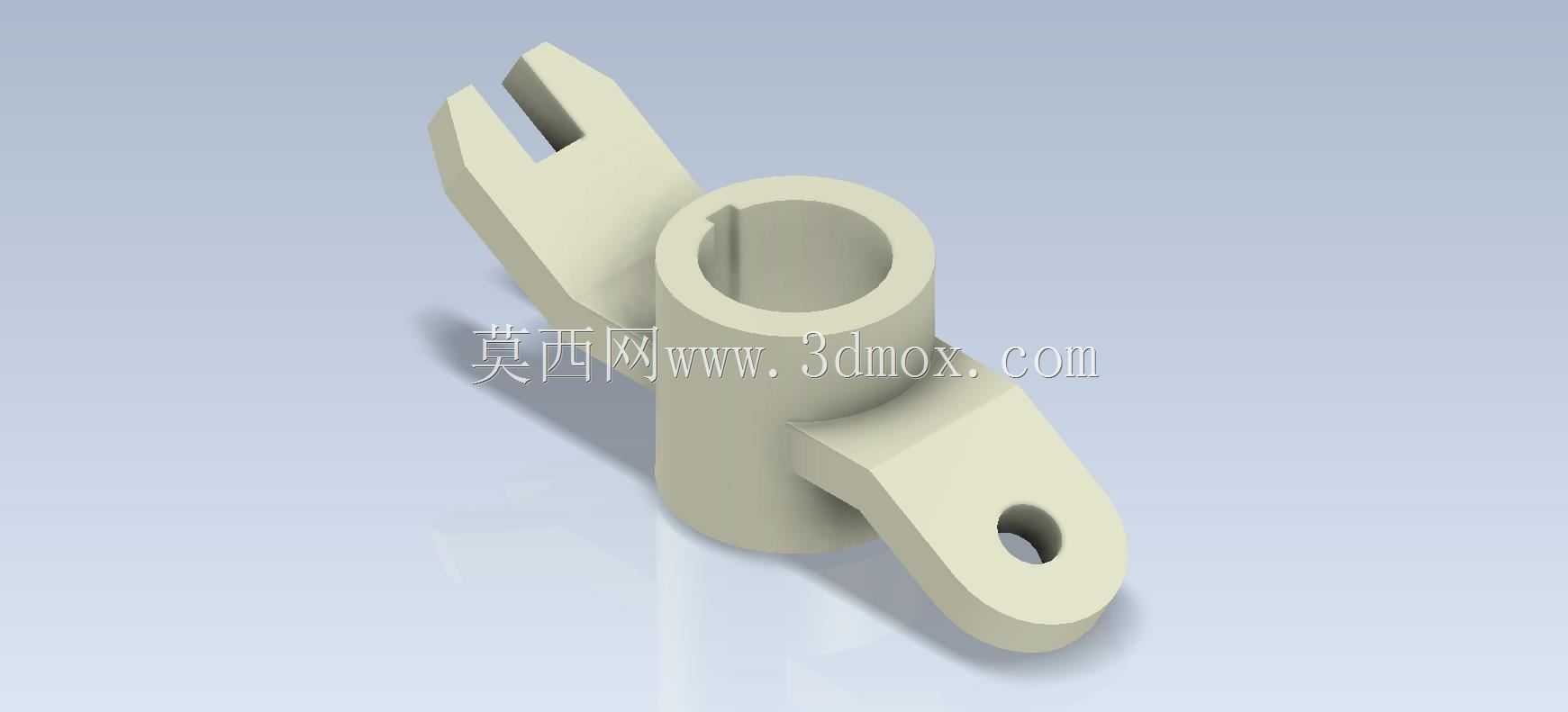

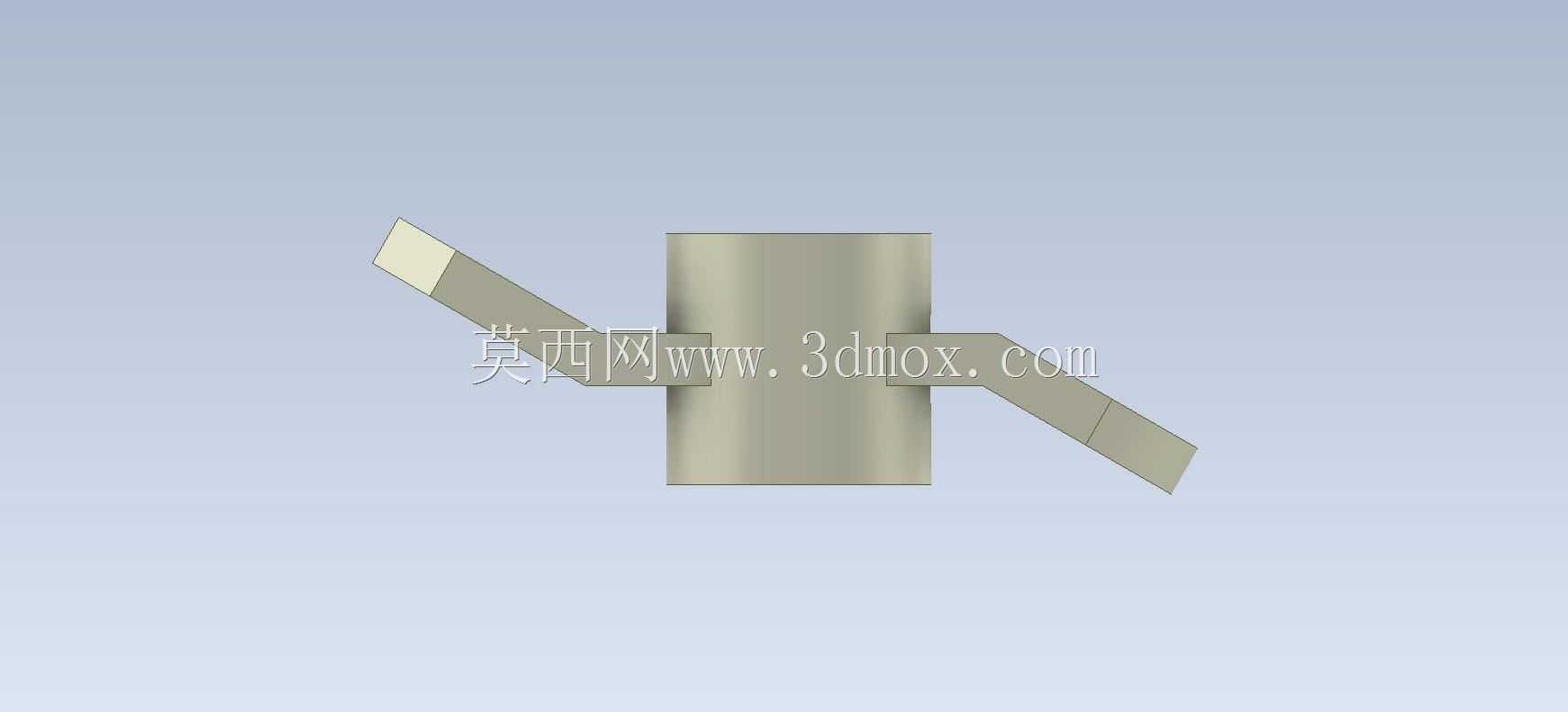

　　该零件属于机械传动与定位系统中的典型连接支撑构件，常见于轻工自动化输送线、小型工装夹具的摆臂联动机构、CA6140系列普通车床的辅助操作连杆组件中，主要承担轴类零件的径向支撑、相邻构件的铰接联动以及周向防转定位功能，在手动操作的档位切换、工位挡料摆臂、小型夹具的压紧联动结构中应用十分广泛。从结构功能拆分来看，主体的中空套筒段是核心承载部位，内孔设计为贯通式光孔，孔壁一侧开设的轴向键槽，主要用于与穿过孔内的圆轴实现周向固定，避免轴与套筒之间出现相对转动，保证扭矩传递过程中的同步性，套筒的外径尺寸根据常规轴系配合的刚度需求设计，壁厚取值兼顾轻量化与抗挤压变形能力，在承受常规手动操作或低压紧力的工况下不会出现套筒开裂或内孔失圆变形的问题。

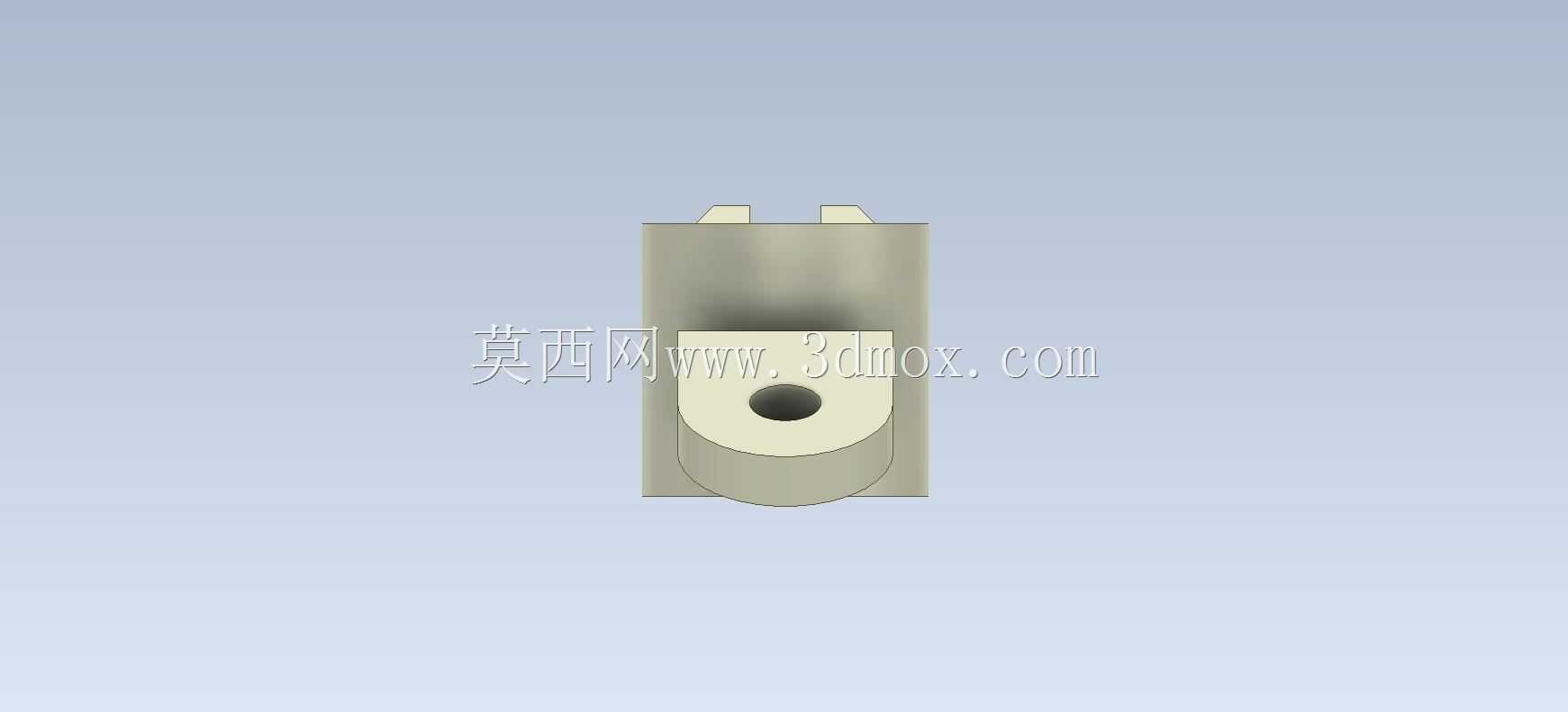

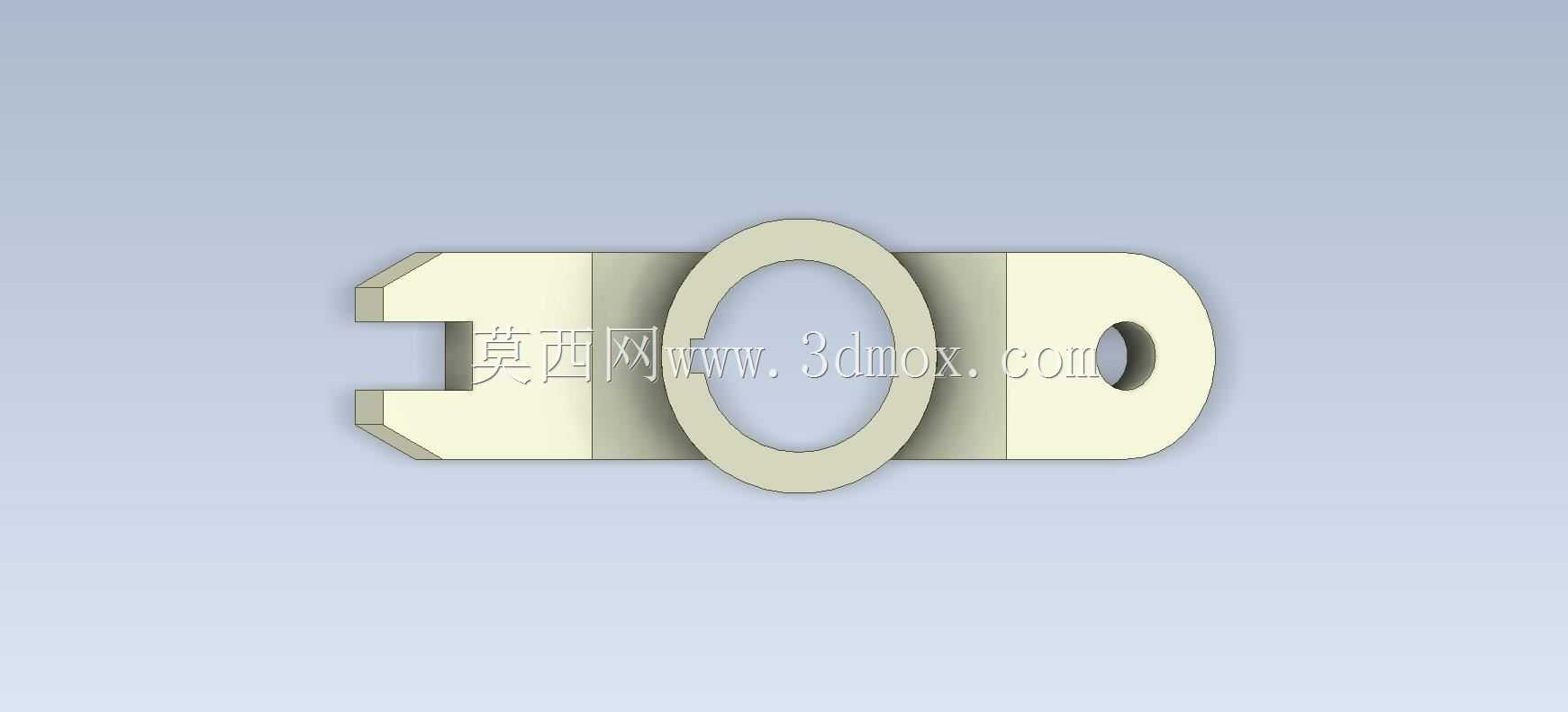

　　套筒一侧延伸出的叉型开口结构，是该零件区别于普通光轴套的核心特征，开口的槽宽尺寸按照与之配合的拨叉片、联动板的厚度设计，槽口两侧的平行面经过平面度约束，装配时可嵌入对应的联动构件，通过横向穿装的销钉实现铰接，能够将套筒自身的转动转化为联动构件的直线摆动，或是将外部的拨动力传递到套筒带动内部轴件转动，这类结构在车床的操作手柄联动组、小型冲床的手动拨料机构中十分常见，开口根部做了圆弧过渡处理，避免应力集中导致叉臂在反复受力过程中出现断裂问题。套筒另一侧延伸出的带孔单耳结构，主要用于安装定位与行程限位，耳片上的通孔为光孔设计，可穿装定位销或连接小直径连杆，当套筒绕中心轴转动到设定角度时，耳片可与周边的限位挡块接触实现硬限位，

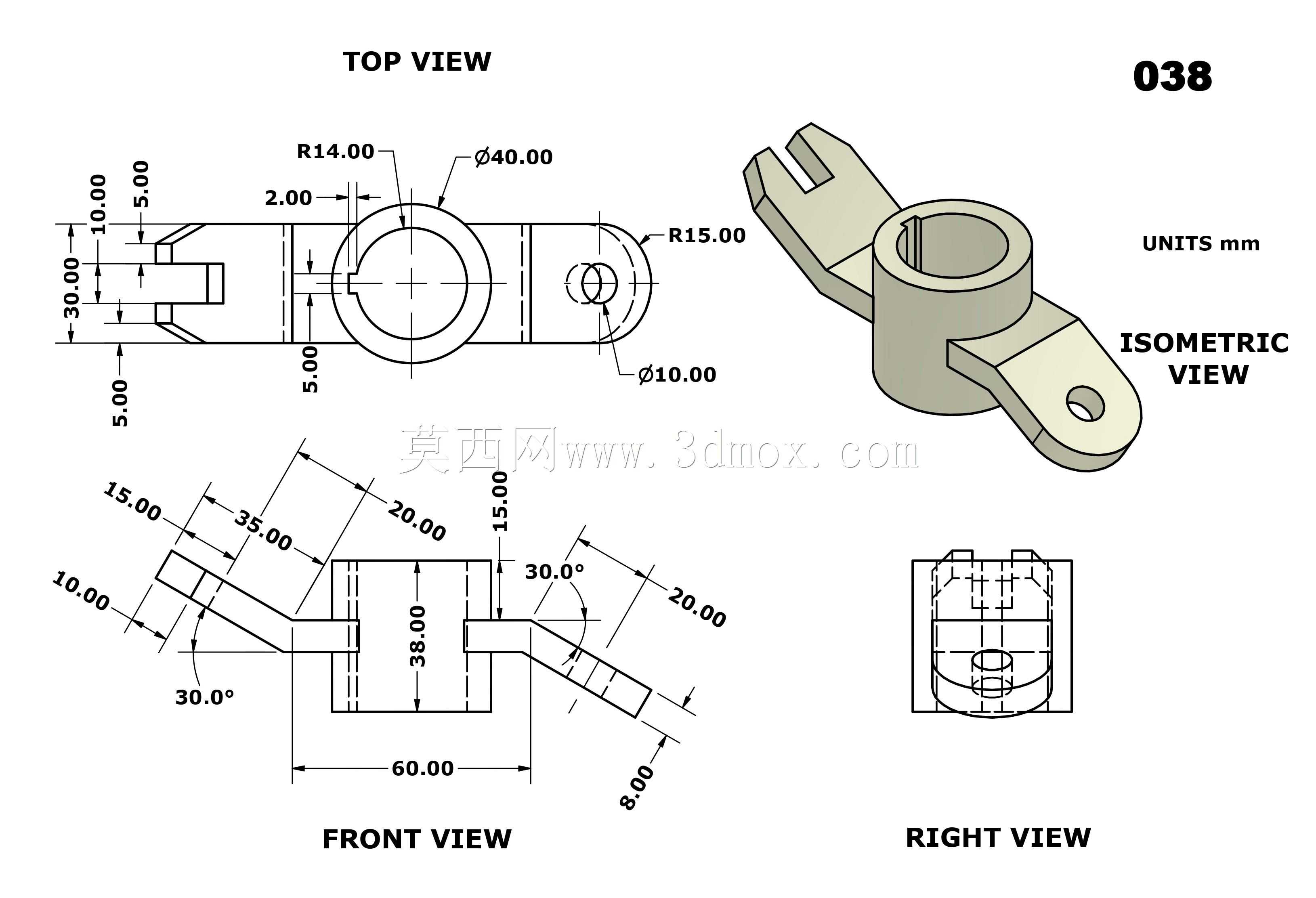

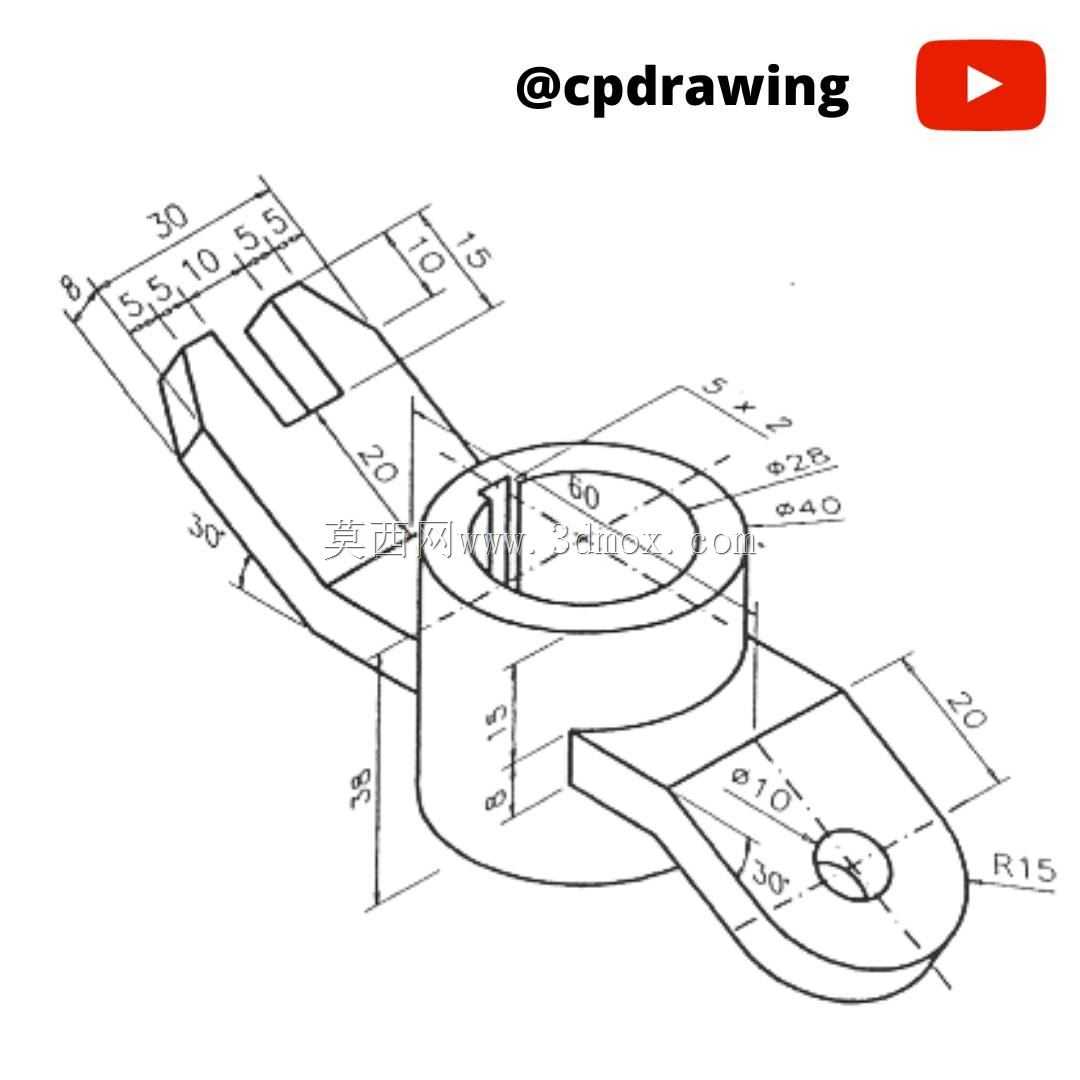

　　或是通过连杆连接到复位弹簧、阻尼构件，实现操作后的自动复位，耳片与套筒衔接的位置做了加厚的过渡筋设计，抵消耳片受力时对套筒外壁产生的弯矩，避免衔接位置出现应力断裂。从设计思路层面来看，这类练习模型完全遵循机械零件设计的等强度原则，没有多余的冗余结构，所有特征都对应明确的功能需求：套筒的长度尺寸根据与之配合的轴段支撑长度确定，保证轴件在孔内不会出现悬臂翘曲；叉型开口的深度满足铰接构件的摆动角度需求，不会在摆动过程中出现结构干涉；单耳的伸出长度根据限位行程或连杆的运动轨迹计算，保证运动过程中无卡滞。在建模过程中需要重点关注几个配合尺寸的公差约束：套筒内孔与轴的配合选用间隙配合，保证轴件可顺利穿装同时不会出现过大的旷量；

　　键槽的宽度尺寸按照普通平键的标准公差设计，保证平键可顺利嵌入同时传递额定扭矩；叉型开口的槽宽与铰接件的厚度选用小间隙配合，避免铰接时出现过大的侧向窜动；耳片上的安装孔位置度需要与套筒中心轴保持严格的位置关系，否则会导致装配后限位位置偏移、连杆运动卡滞。在实际装配场景中，该零件的安装边界十分清晰：套筒内孔穿装固定在对应直径的支撑轴上，通过嵌入键槽的平键实现周向定位，叉型开口端嵌入联动拨板并穿装铰接销，单耳端根据功能需求连接复位部件或限位结构，整体装配后不需要额外的紧固件压紧，依靠键连接与铰接销的约束即可实现稳定工作，零件整体采用45号钢切削加工即可满足常规工况的强度需求，在低载荷的工装场景中也可采用铝合金材质加工实现轻量化，或是采用工程塑料注塑制作用于演示类教学模型。需要注意的是，这类带叉型与单耳的轴套构件，在设计时需要提前核算受力工况下的变形量：当叉型端承受拨动力时，需要保证叉臂的弯曲变形量在允许范围内，避免出现拨叉脱槽的问题；当单耳端承受限位冲击力时，需要保证耳片与套筒衔接位置的应力低于材料的许用应力，避免长期受冲击出现疲劳断裂。建模过程中所有的棱角位置除了功能配合面之外，都做了微小的倒角处理，既可以去除加工后的毛刺避免划手，也可以在装配时起到导向作用，提升装配效率。
