现代独栋住宅外立面三维构造设计

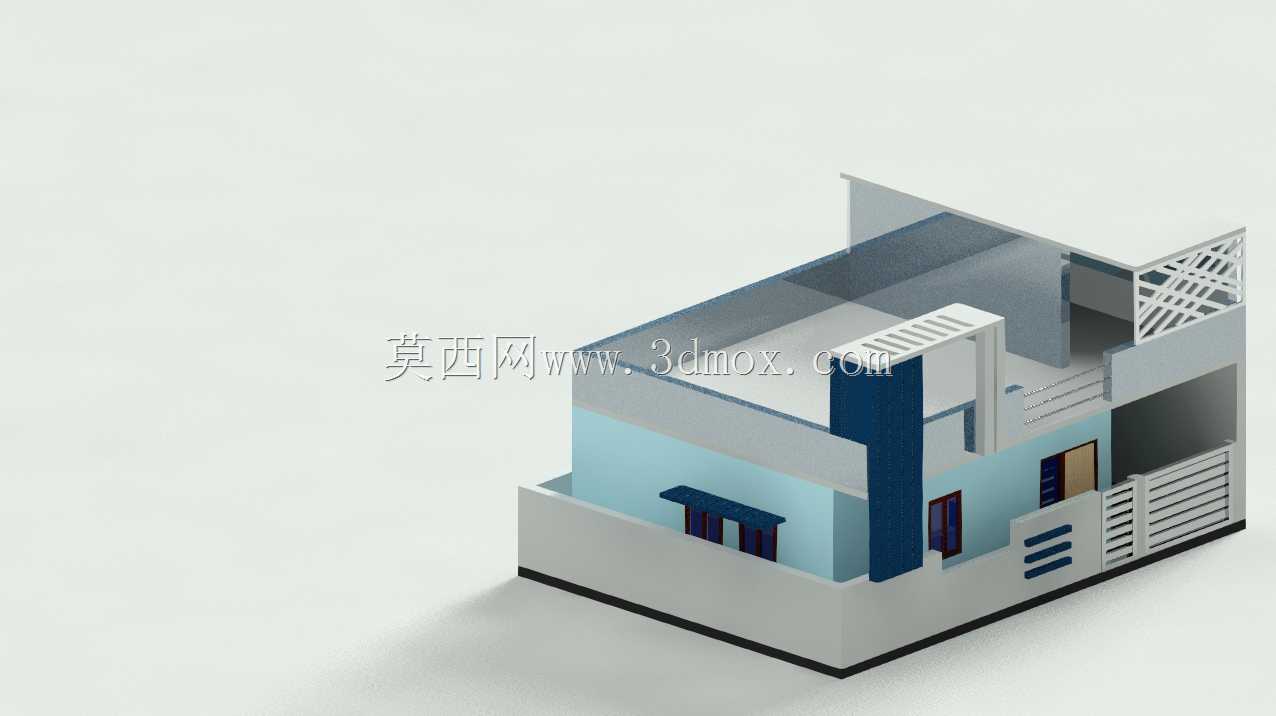

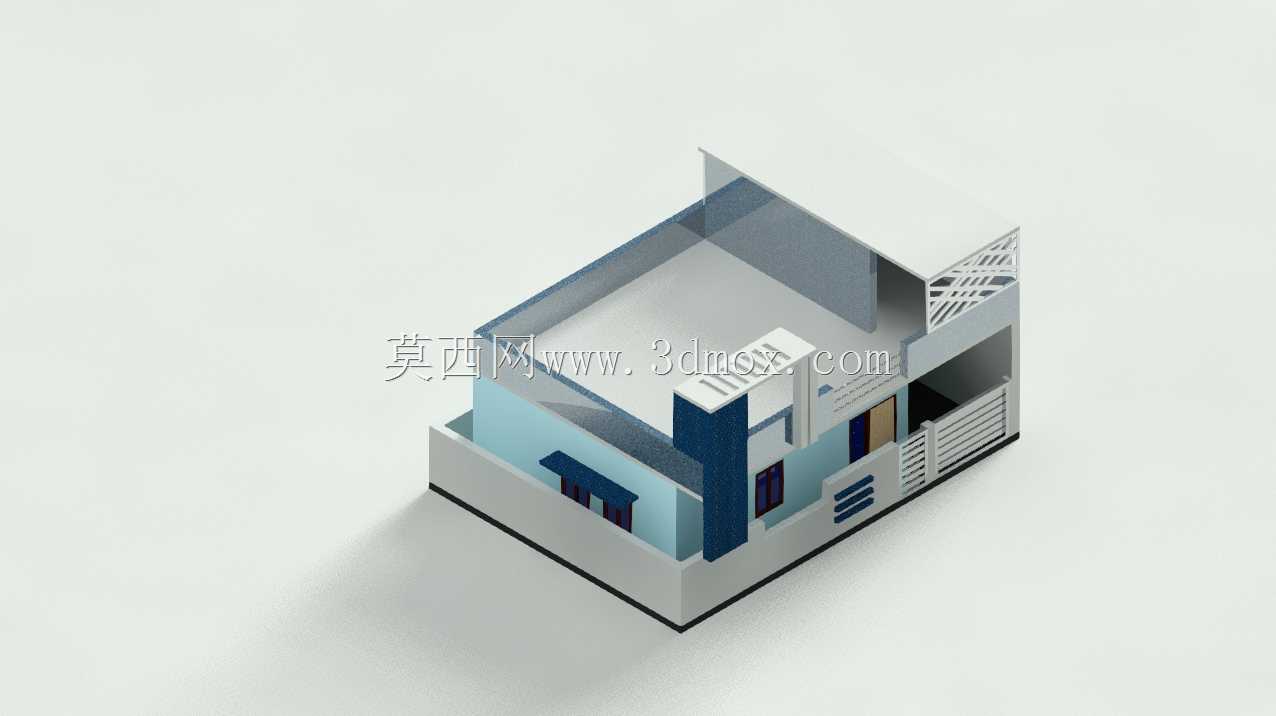

　　这套三维建筑构造模型，完整还原了现代低层独栋住宅的外立面与前场庭院衔接部分的结构细节，可直接用于建筑方案可视化、施工交底前的结构校验，也能作为民用建筑设计教学的具象参考案例。从实际应用场景来看，这类模型常出现在自建房方案沟通、小型住宅外立面改造项目中，能让施工方、业主直观理解各构件的位置关系与衔接逻辑，避免二维图纸带来的认知偏差。

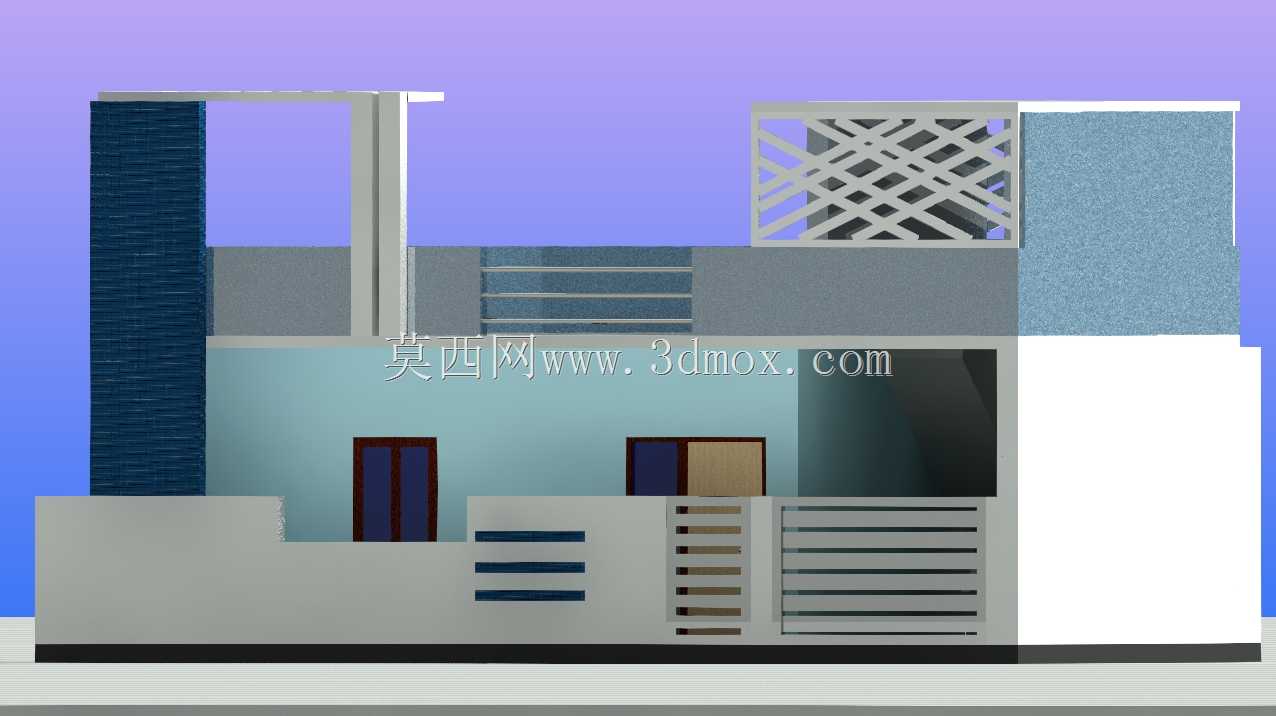

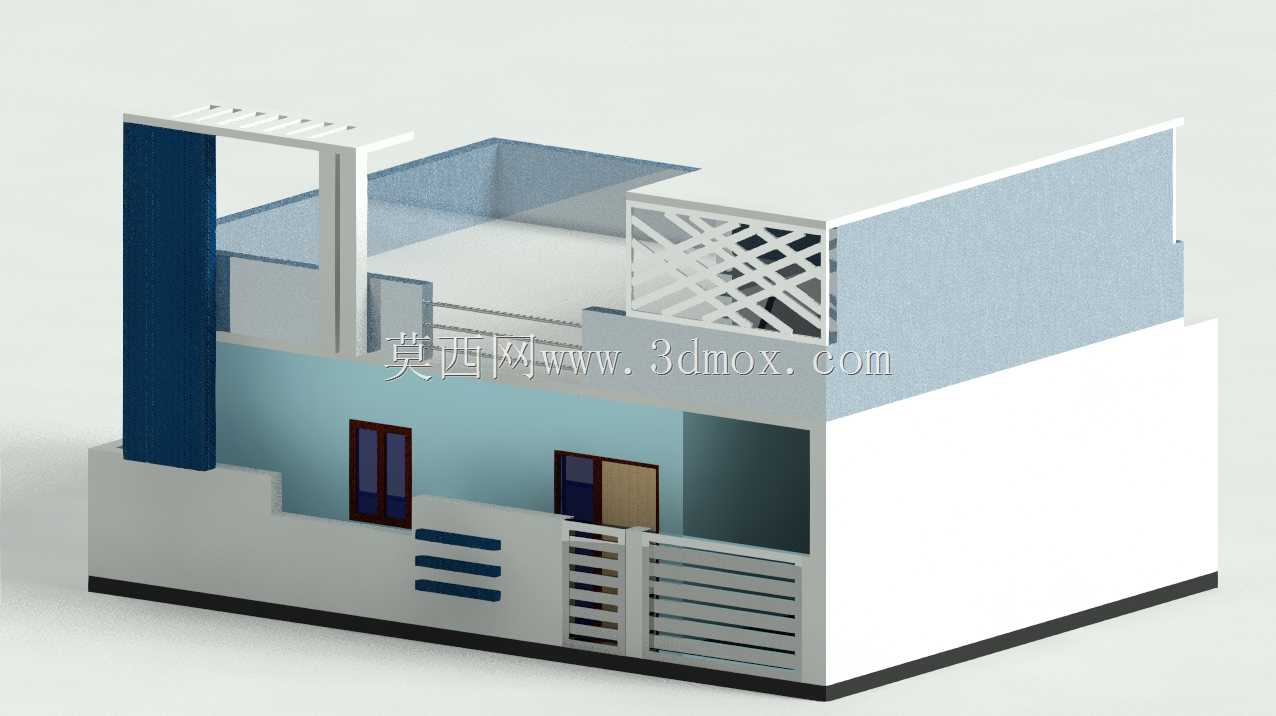

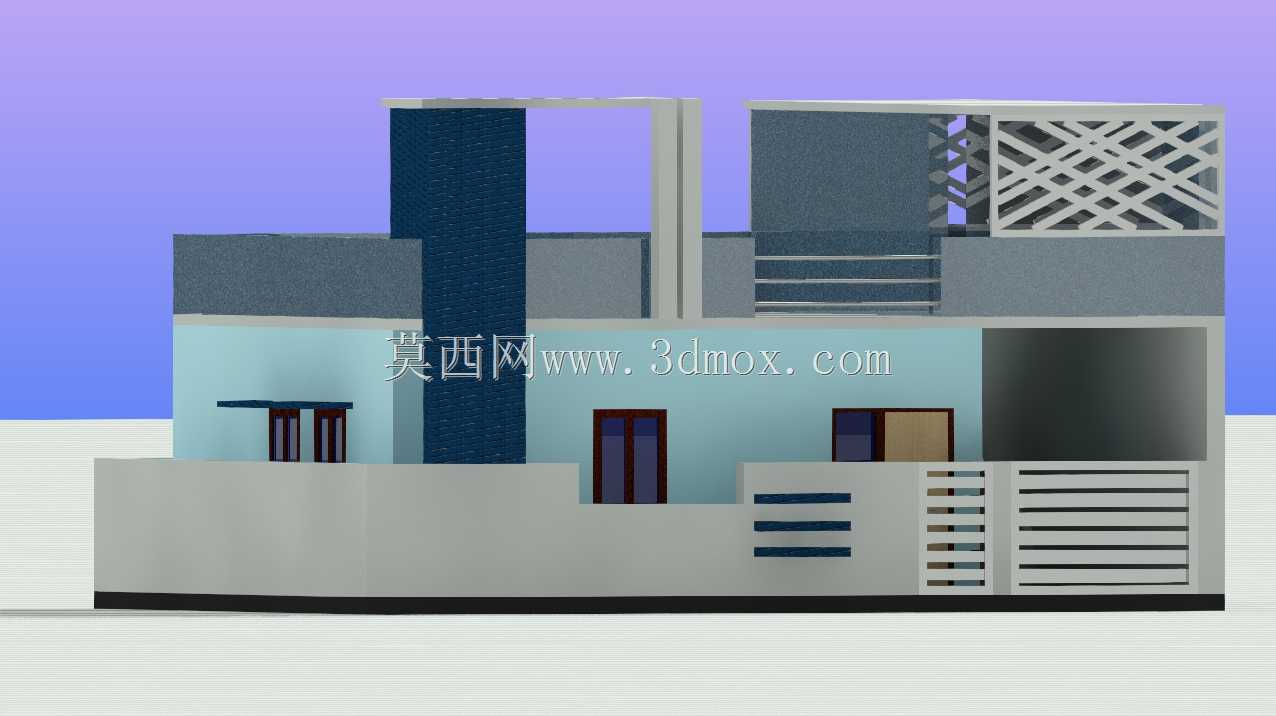

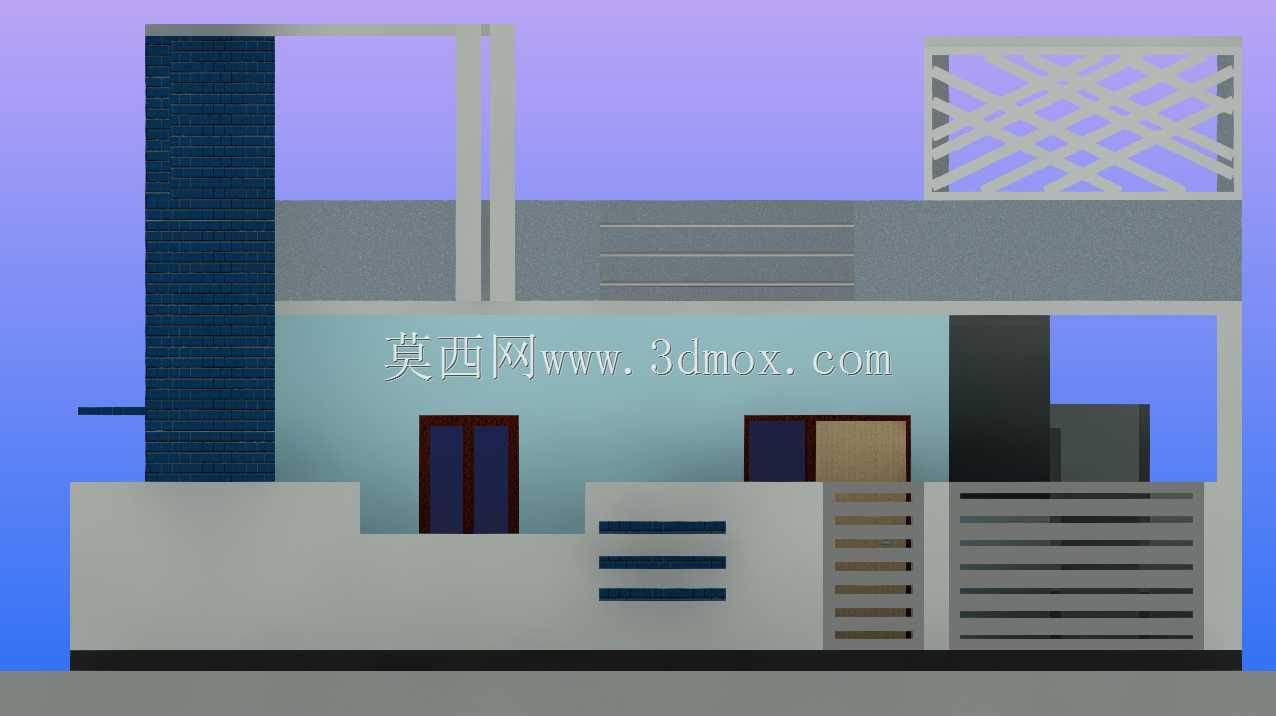

　　模型的核心构造分为三个功能区块：左侧竖向装饰墙、中部主体建筑立面、右侧镂空格栅装饰段，前场配套设置了分段式围墙与入户台阶。左侧竖向装饰墙采用深色饰面竖向排布，高度超出主体建筑一层顶面，形成视觉上的竖向引导，其安装边界与主体建筑侧墙齐平，底部直接落地与地面硬化层衔接，无需额外悬挑支撑，施工时可直接采用干挂工艺固定，预留的安装缝隙控制在5mm以内，保证外立面的整洁度。

　　中部主体建筑立面做了分层设计，一层外墙采用浅蓝灰色哑光饰面，设置两处门窗洞口：左侧为双开竖向窗，窗台高度距完成地面900mm，窗高1400mm，符合民用建筑采光与安全防护要求；右侧为入户门区域，门旁设置小尺寸竖向窗，兼顾入户采光与隐私性。二层区域做了外挑水平装饰带，搭配横向格栅装饰段，既丰富了立面层次，也能为一层门窗区域起到一定的遮阳作用，外挑尺寸控制在600mm，不会对一层室内采光造成过度遮挡。

　　右侧的镂空格栅段是整个立面的视觉重点，采用交叉斜向格栅构造，格栅杆件的截面尺寸统一为40mm*40mm，交叉角度为45度，既保证了装饰性，也能起到一定的通风与视线遮挡作用，其后方为建筑的露台区域，格栅安装时与露台结构梁固定，底部距露台完成地面100mm，避免积水浸泡构件底部。前场围墙采用分段式设计，实体墙段与横向镂空栏杆段交替布置，实体墙段高度为1200mm，刚好满足庭院安全防护的高度要求，镂空栏杆段采用等距横向杆件，杆件间距为110mm，符合民用建筑防护栏杆的间距规范，避免儿童攀爬时出现卡滞风险。

　　入户台阶设置在围墙中部开口位置，共设置6级踏步，每级踏步高度150mm，踏面宽度300mm，符合人体工程学的行走舒适要求，台阶两侧与围墙实体段衔接，无需额外设置侧边扶手，因为台阶总高度不足1m，且两侧有墙体作为防护。整个模型的所有构件都做了实际安装边界的还原，没有出现构件穿插、无支撑悬空的问题，各构件的尺寸都符合民用建筑设计的相关规范要求，比如门窗洞口的尺寸预留了安装余量，装饰构件的固定点都对应了内部结构墙体的位置，不会出现无法安装的问题。

　　从设计思路来看，整个立面采用了高低错落的体量组合，通过不同材质、不同构造的区块搭配，避免了低层住宅立面的单调感，同时所有装饰构件都兼顾了实际功能，没有纯粹为了造型而设置的冗余结构，比如竖向装饰墙同时可以隐藏屋面的排水立管，镂空格栅同时可以作为露台的防护栏杆，横向装饰带同时可以隐藏二层的空调外机管线，这种功能与造型结合的设计思路，非常适合小型民用住宅的项目应用，既能控制建造成本，也能保证最终的落地效果。

　　在实际建模过程中，所有构件的尺寸都按照1:1的比例还原，墙体厚度统一设置为240mm，符合常规民用建筑的外墙厚度要求，装饰构件的厚度都按照实际施工的常规尺寸设置，没有出现厚度失真的问题，各构件之间的衔接处都做了收口处理的示意，比如装饰墙与主体墙面的衔接处预留了打胶缝隙，栏杆与实体墙的衔接处设置了固定预埋件的位置，这些细节都能为后续的施工图绘制提供直接的参考，不需要再重新核对构件的衔接逻辑。
