CA6140车床配套防水控制按钮结构设计

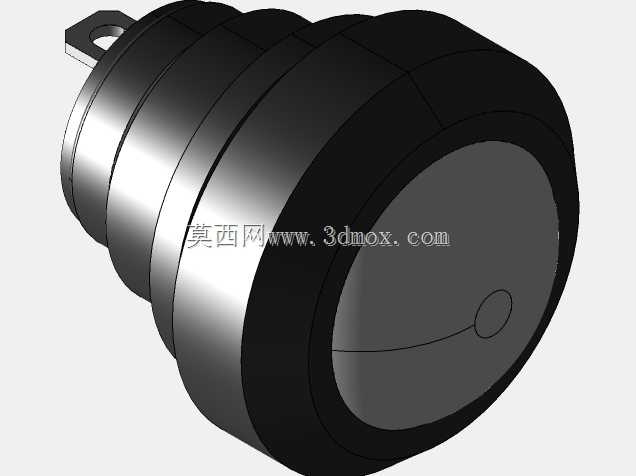

　　这款防水按钮是针对CA6140普通车床的操作控制需求开发的配套元件，在车床的实际运行场景中，切削液喷淋、金属碎屑飞溅、车间油污附着都是操作面板上的控制元件需要直面的工况，普通无防护按钮在这类场景下很容易出现触点氧化、内部进液短路、按键卡滞等问题，直接影响车床的操作可靠性，甚至会因为控制失效引发加工事故。从实际使用的角度出发，这款按钮的设计首先围绕密封防护做了多层结构考量，整体采用阶梯式圆柱外形，多层环形凸台的结构一方面是为了适配面板安装时的密封圈嵌装，每一层凸台的端面都预留了密封件的安装位，安装时配合不同厚度的橡胶平垫，可以适配1.5mm到3mm厚度的机床操作面板，安装开孔直径按照常规工业按钮的通用尺寸做了适配，

　　安装后按钮头部突出面板的高度控制在合理范围，既不会因为突出过多被加工过程中飞溅的长切屑剐蹭误触发，也不会因为突出量过小导致操作人员戴劳保手套操作时触感不清晰。按钮尾部的接线端采用了侧置焊片结构，和常见的尾部直插接线结构不同，侧置焊片可以让接线完成后导线顺着面板内侧的走线槽排布，不会因为导线的弯折应力拉扯接线端，也能减少接线位置的液体顺着导线渗入按钮内部的概率。按键面采用了微凹的圆弧设计，表面做了细微的防滑纹理处理，操作人员在手上沾有切削液或者油污的情况下按压，也不会出现打滑的情况，按键的按压行程做了适配性调整，触发行程控制在2mm左右，按压力度设置在3N到5N之间，既不会因为力度太轻导致误碰触发，

　　也不会因为按压力度过大增加长时间操作的疲劳感。从结构设计的逻辑来看，这款按钮的内部采用了动触点与静触点的密封腔设计，外部的按键动作通过防水硅胶垫传递到内部触点结构，硅胶垫和按钮壳体之间采用压合密封，没有额外的粘接层，避免长期在机床周边的油雾环境下出现粘接层老化失效的问题。在安装边界上，按钮的整体轴向长度做了压缩，适配CA6140车床操作面板内部的走线空间，不会因为按钮长度过大和面板内部的其他电气元件、走线支架产生干涉，安装时从面板正面插入，背部采用锁紧螺母固定，不需要额外的安装支架，现场更换维护的时候只需要松开背部螺母、拔掉接线就可以完成拆卸，不需要拆解周边的其他面板元件。在实际的机床应用中，这类防水按钮除了用于车床的主轴启停、

　　进给控制之外，也可以适配其他有切削液喷淋的金属加工设备，比如铣床、磨床的操作面板，其密封结构可以满足日常加工过程中的切削液飞溅、定期冲洗面板的防护需求，避免液体进入按钮内部造成触点腐蚀。设计过程中也充分考虑了长期使用的磨损问题，按键的活动部位采用了自润滑的工程塑料材质，不需要额外加注润滑脂，在车间多粉尘、多油雾的环境下也不会出现按键卡滞的情况，触点部分采用了镀银处理，降低接触电阻，避免长期通断过程中出现触点烧蚀的问题，适配机床控制回路的电压电流等级，不需要额外加装中间继电器就可以直接控制小功率的控制回路。
