工业弯式防水航空插头结构设计

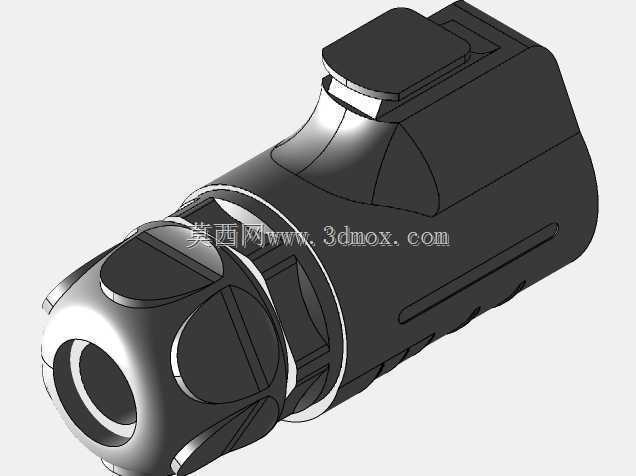

　　这款弯式结构的工业接插件，主要面向交流稳压供电系统、工业控制柜内部走线、户外移动供电设备的线缆接驳场景，在车间生产线的设备供电接驳、户外施工临时供电回路、稳压电源输出端的线缆对接场景中，这类弯式插头相比直式插头能大幅减少线缆弯折应力，避免线缆根部长期受折出现绝缘层破损、线芯断裂的问题，尤其适合设备侧壁安装、走线空间局促的柜内布线场景，能有效压缩接线后的整体外伸尺寸，避免柜门关闭时挤压线缆，也能减少外部磕碰对接点的冲击。从结构设计逻辑来看，整体采用90度弯角的壳体布局，进线端设计了多瓣式的锁紧卡爪结构，搭配尾部的旋紧压圈，能适配一定线径范围的橡套线缆，旋紧压圈时卡爪会均匀向内收拢，抱紧线缆外护套，既可以实现线缆的抗拉固定，

　　避免拉扯线缆时线芯与插针端子脱开，也能配合壳体内部的密封胶圈实现IP65级别的防水防尘效果，满足户外工况下淋水、粉尘环境的使用要求。壳体侧面设计了多道平行的防滑凹槽，在没有辅助工具的情况下，操作人员带劳保手套也能顺利完成插头与对应插座的旋合锁紧操作，不会因为手滑出现锁紧不到位的情况，凹槽的深度和间距经过反复调整，既保证防滑效果，也不会因为凹槽过深积存油污、粉尘，后期维护擦拭时更容易清理。顶部的翻盖式防护盖是这款插头的细节设计亮点，当插头未与插座对接时，防护盖可以完全覆盖插合端面，避免粉尘、水渍、金属碎屑进入插针孔内部，造成接触不良或者短路问题，防护盖与壳体采用一体化的铰接结构，不会出现防护盖丢失的情况，翻盖的开合阻尼经过调校，

　　日常竖直放置时不会因为震动自行翻开，插合作业时翻开后也不会遮挡对接位置，不影响操作效率。从安装边界尺寸来看，弯角部分的过渡圆弧采用大圆角设计，没有尖锐的棱角，既避免安装时划伤操作人员手部，也能减少壳体注塑成型时的应力集中问题，提升壳体的抗冲击强度，即使从1米左右的高度意外跌落至水泥地面，壳体也不会出现开裂、碎裂的情况。插合端的定位键设计采用不对称结构，能实现防呆功能，对接时只有定位键与插座的键槽对齐才能顺利插入，避免强行插合造成插针弯折、接触件损坏，插合后的锁紧结构采用旋扣式设计，插入后旋转一定角度即可实现锁紧，相比卡扣式结构的抗震动性能更好，在设备运行有持续震动的工况下也不会出现松脱断电的情况。内部的端子安装腔采用隔仓设计，

　　每个插针端子都有独立的隔离腔，即使端子根部出现焊锡脱落、线芯毛刺外露的情况，也不会造成相邻极间的短路问题，提升了使用的安全冗余。进线口的卡爪内侧设计了细密的防滑齿，当卡爪抱紧线缆时，防滑齿会卡入线缆外护套的表层，进一步提升抗拉能力，按照常规工业接插件的测试标准，能承受不小于100N的轴向拉力而不出现线缆移位、端子脱开的问题。壳体材质选用增韧型的工程塑料，具备优秀的绝缘性能和耐油性能，在接触车间常见的机油、切削液时不会出现壳体开裂、材质变脆的问题，能适应工业车间复杂的介质环境。在实际选型应用时，需要注意匹配对应线径的线缆，过粗的线缆会导致尾部压圈无法完全旋合，影响防水和抗拉效果，过细的线缆则会出现卡爪无法抱紧的问题，容易出现线缆松脱；弯角的朝向可以根据实际布线需求在安装时调整，配合不同方向的走线需求，减少线缆的弯折半径，延长线缆的使用寿命。这类插头在交流稳压设备的输出端使用时，因为稳压设备通常靠墙放置，设备背面与墙面的间隙有限，直式插头接线后线缆需要大角度弯折才能顺到墙面的走线槽，长期使用中线缆根部容易老化断裂，弯式插头的出线方向平行于设备安装面，不需要额外弯折线缆就能直接顺入走线槽，大幅提升了布线的合理性，也减少了后期维护的线缆更换频率。
