CA6140机床用带支架滚筒组件结构设计

　　在普通卧式车床的进给传动与排屑辅助系统中，这类带安装支架的滚筒组件是承担物料承托、传动导向的核心小型部件，很多刚接触机床改造的设计人员容易忽略这类小部件的细节设计，往往直接套用现成标准件，最后在实际装配时出现安装干涉、转动卡滞的问题。先从实际应用场景说起，CA6140作为通用卧式车床，日常加工过程中除了主轴、刀架的主传动路径，在溜板箱横向进给的辅助限位、机床后部排屑装置的输送带导向、以及冷却管排布的走线承托位置，都需要这类小尺寸的支撑滚筒来降低摩擦阻力，避免线缆、排屑链带直接和机床床身钣金发生硬摩擦，长期使用下来能减少不少不必要的磨损损耗。

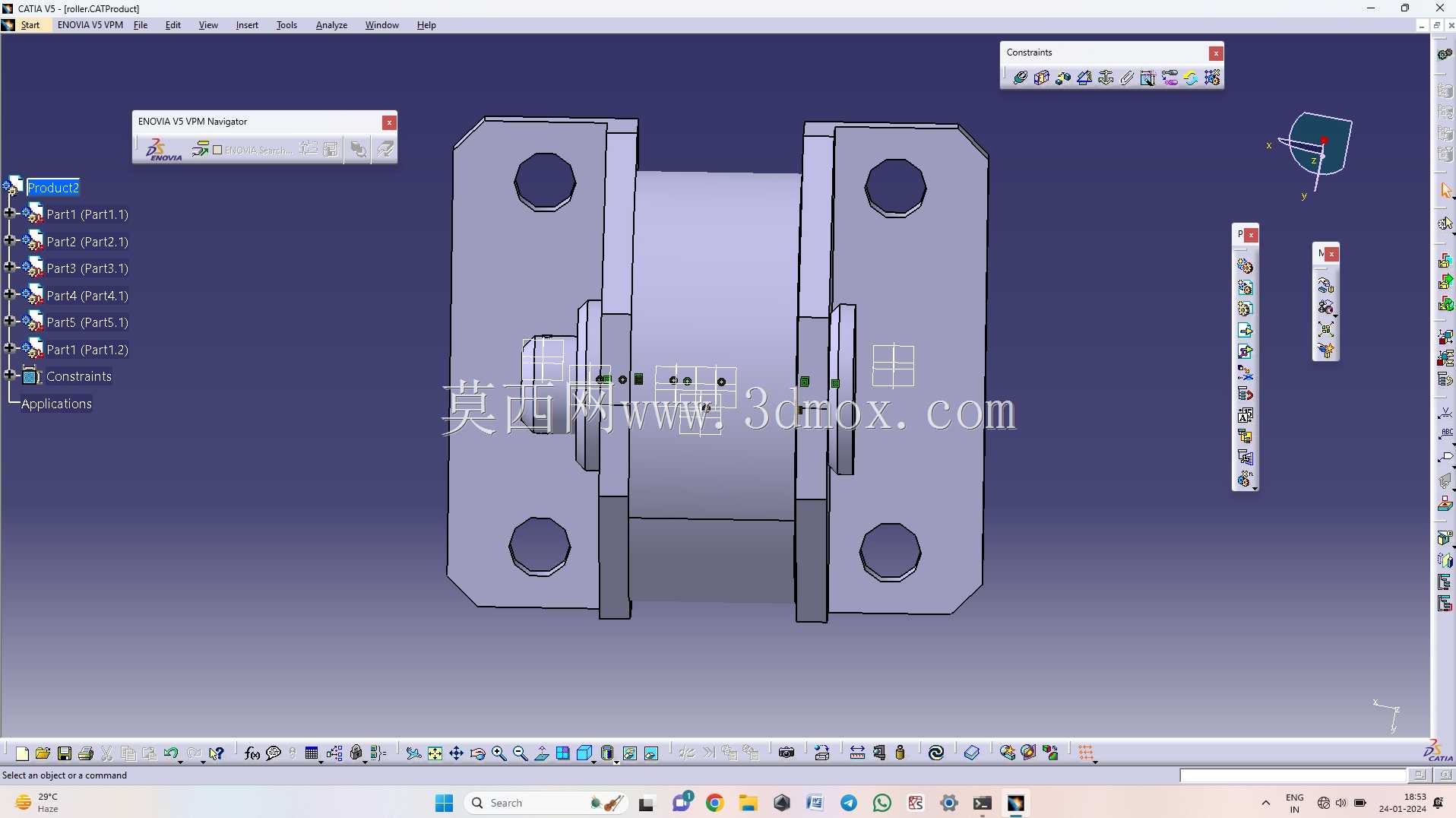

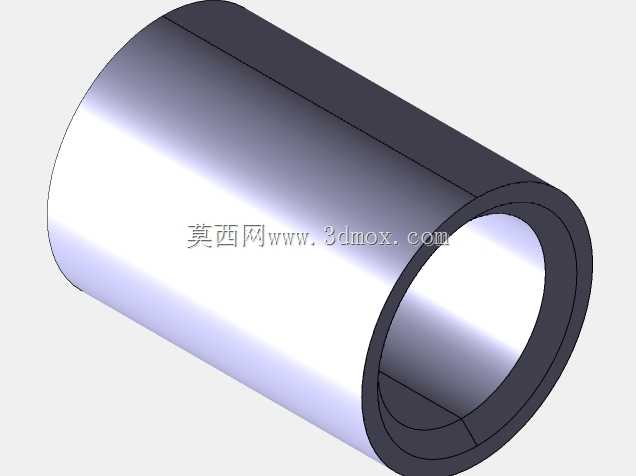

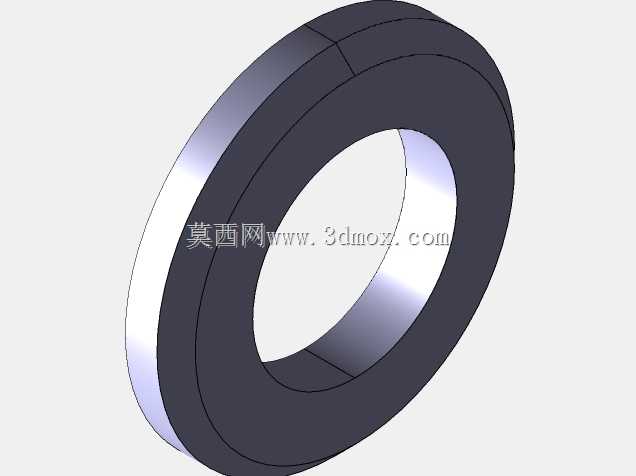

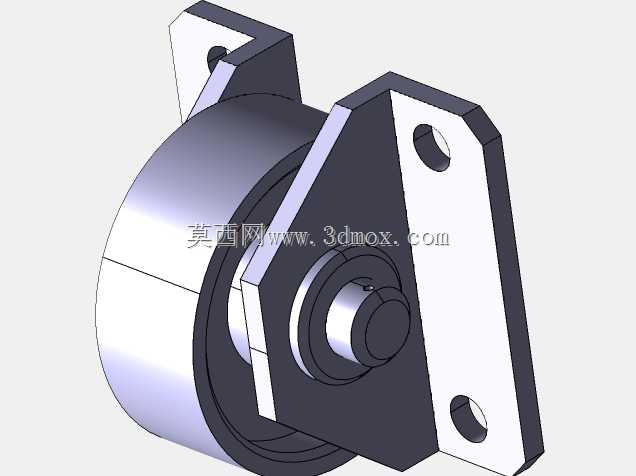

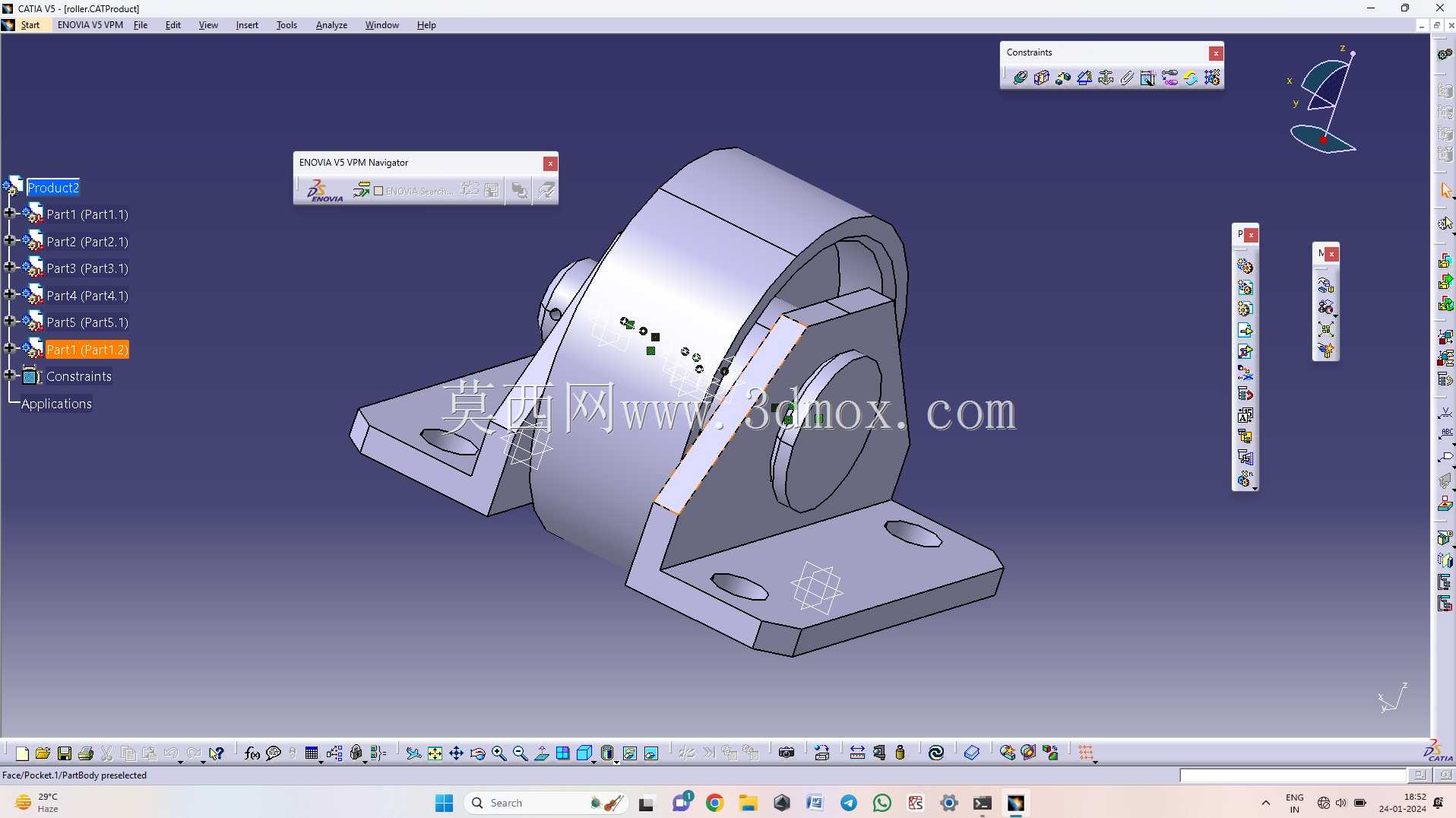

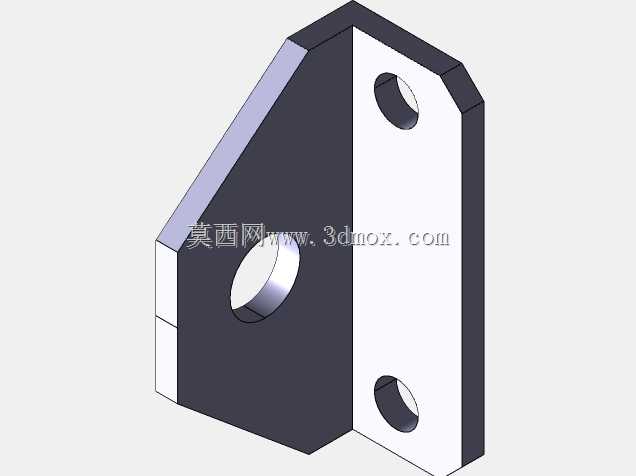

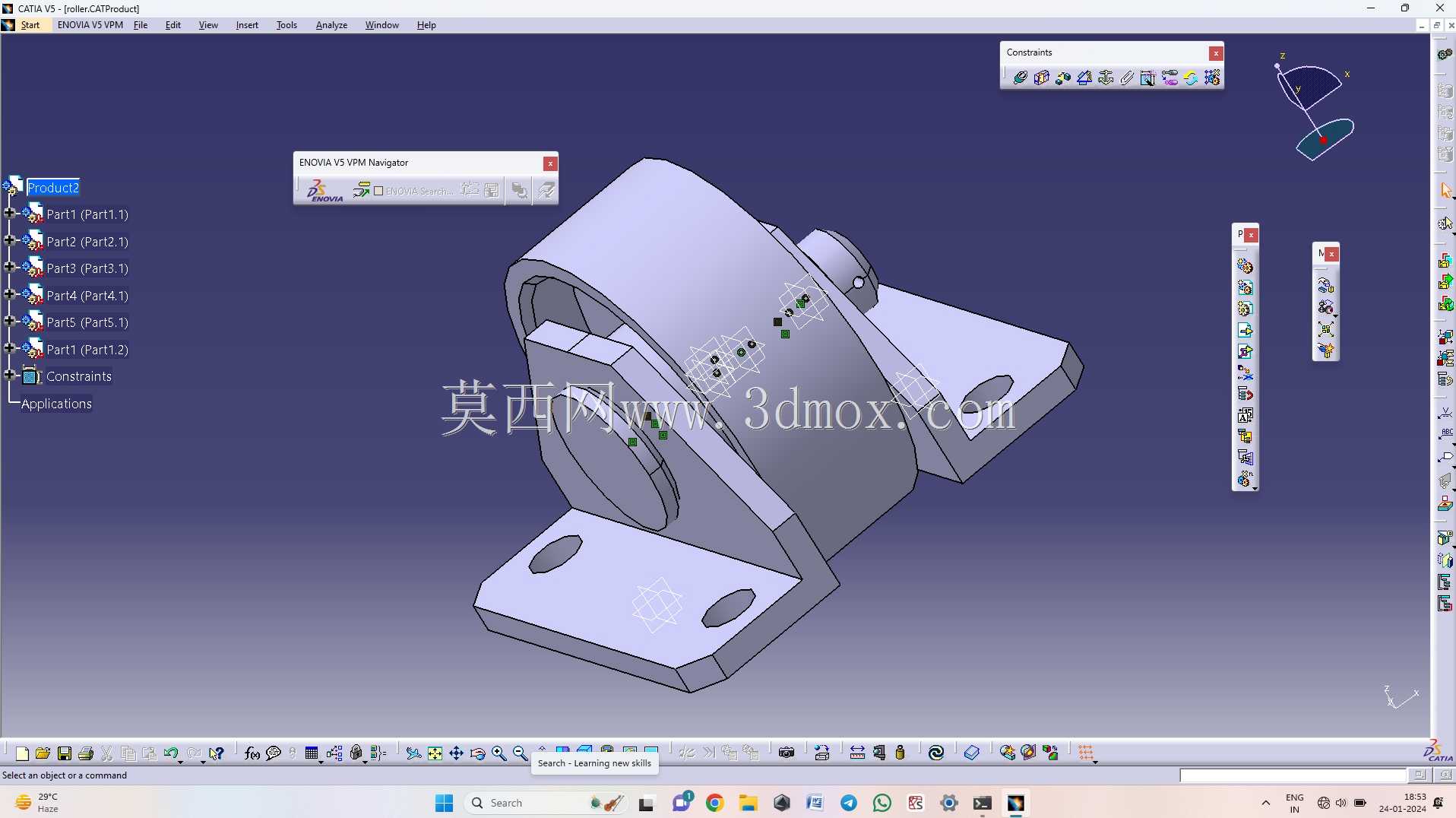

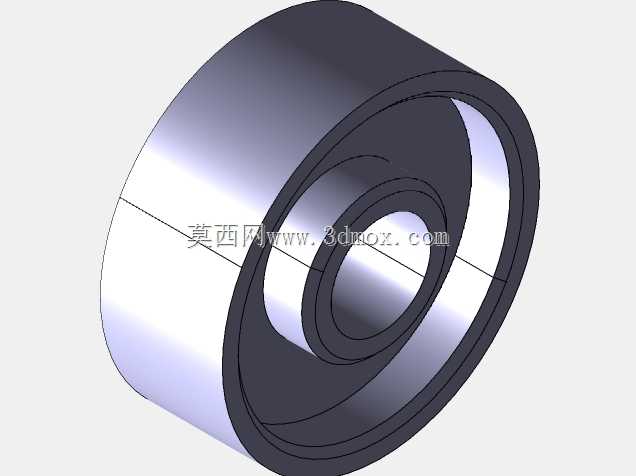

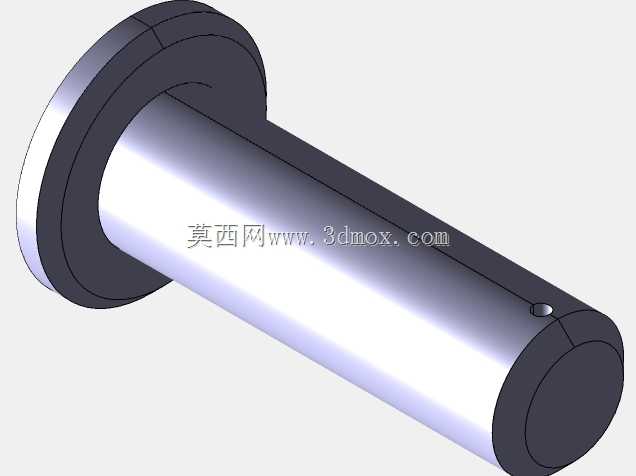

　　从功能特性上看，这个组件采用了双侧支架支撑的结构，和单悬臂的滚轮相比，双侧支撑的径向承载能力更强，在承受排屑链带的张紧力或者走线的拖拽力时，不会出现悬臂轴弯曲变形的问题。滚筒主体采用阶梯轴配合筒身的结构，内部预留了轴承安装位，实际装配时可以选配深沟球轴承来降低转动阻尼，转动过程中筒身和固定支架之间留有均匀的装配间隙，不会出现运转时筒身蹭到支架端面的问题。两侧的安装支架采用折弯成型的三角加强结构，支架上开有两个同轴的安装通孔，用来穿装固定螺栓，三角结构的设计刚好抵消滚筒受径向力时对支架安装面产生的弯矩，不需要额外增加加强筋就能满足刚度要求，同时还能控制整体组件的重量，不会给机床的安装面带来额外的负载。

　　设计思路上，这个结构优先考虑了安装的便捷性，两侧支架的安装孔位采用对称设计，不需要区分左右安装方向，装配时可以直接将组件整体预装完成后，再通过螺栓固定到机床的对应安装面上，减少现场装配的调整工作量。滚筒的筒身表面做了光滑的圆柱面设计，没有额外的防滑纹路，因为在机床的这类导向应用场景中，滚筒主要起承托滚动的作用，不需要和接触件产生大的摩擦力，光滑表面反而不容易积存切屑，日常清理维护的时候只需要用毛刷扫过表面就能把附着的细碎切屑清理掉，不会出现切屑卡进纹路里导致滚筒转动卡滞的问题。

　　再说到外形尺寸与安装边界，这个组件的整体宽度控制在120mm以内，支架的安装孔中心距为65mm，安装孔直径适配M8的固定螺栓，滚筒的外径为50mm，筒身的有效工作宽度为40mm，安装时需要预留的最小空间为：轴向方向留出130mm的安装长度，径向方向以滚筒中心为基准，向外留出35mm的转动半径，同时在支架的后侧要留出至少10mm的扳手操作空间，方便拧紧固定螺栓。需要注意的是，支架的安装面和滚筒轴线的平行度公差要控制在0.05mm以内，如果安装面倾斜角度过大，会导致滚筒转动时出现轴向窜动，长期运转会加剧轴承的磨损，缩短组件的使用寿命。另外在设计时特意将支架的固定孔做了轻微的长圆孔余量，实际安装时可以根据现场的装配情况微调滚筒的轴向位置，补偿床身安装面的加工误差，降低对安装面加工精度的要求，更适合老旧机床的改造替换场景。

　　很多设计人员在做这类小部件的时候，容易把支架的厚度选得太薄，实际用不了多久支架就会被压变形，这个结构里的支架厚度选用4mm的冷轧钢板，折弯后再做发黑防锈处理，既满足刚度要求，也能适应机床车间多切削液、多油污的使用环境，不会轻易出现锈蚀的问题。滚筒的轴端采用卡簧限位的结构，不需要做复杂的轴端锁紧设计，后期维护更换轴承的时候，只需要用卡簧钳取下轴端卡簧就能拆出筒身和轴承，维护操作非常简便，不需要专门的拆卸工具，适合车间一线的日常维护场景。
