交流稳压器用圆柱螺旋压缩弹簧结构设计

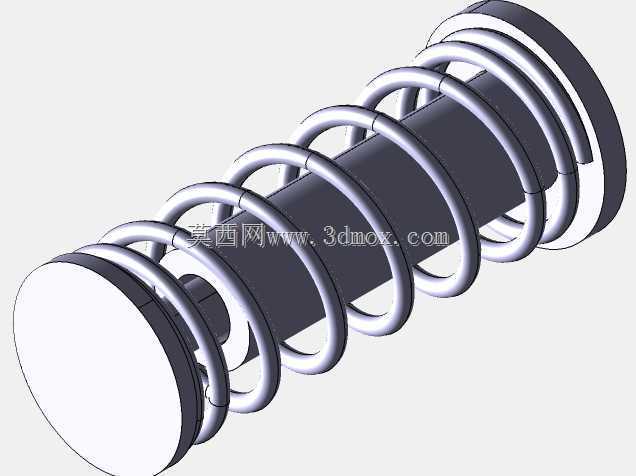

　　在交流稳压器的调压执行机构中，这类圆柱螺旋压缩弹簧是提供持续复位预紧力的核心弹性元件，直接决定了调压碳刷与环形自耦变压器绕组接触面的贴合压力稳定性，若弹簧刚度匹配不当，轻则出现碳刷接触跳火、输出电压波动超差，重则会因接触电阻过大烧蚀绕组接触面，造成整台稳压器报废。从实际装机工况来看，该弹簧套在稳压器的调压导杆外侧，两端分别抵靠在滑动碳刷架的安装端面与固定端盖的定位凸台上，工作过程中随碳刷架沿导杆轴向做往复直线运动，全程承受变载荷压缩作用，既要在碳刷架全行程范围内提供均匀的轴向推力，又要克服碳刷移动时的摩擦力波动，保证碳刷不会在绕组表面出现卡顿、跳脱的问题。

　　设计这类弹簧时，首先要结合稳压器的调压行程确定弹簧的有效圈数与自由高度，本次设计的弹簧自由高度略大于导杆上两个安装定位面的最大间距，保证装配后即可提供初始预紧力，避免碳刷在初始位置出现接触间隙；弹簧中径的设计严格匹配导杆外径与端盖定位沉孔的尺寸，内径与导杆之间预留0.8-1.2mm的径向间隙，既防止弹簧工作时出现卡滞、偏磨导杆表面，也避免间隙过大导致弹簧受压时出现侧向弯曲失稳。弹簧两端采用并圈磨平的端部结构，磨平长度不小于端圈周长的四分之三，保证两端支撑面与弹簧轴线的垂直度公差控制在自由高度的2%以内，避免装配后弹簧出现偏载，导致局部应力集中引发早期断裂。

　　从材料选型角度，这类应用在民用电气设备内的弹簧，选用碳素弹簧钢丝即可满足使用需求，材料经冷卷成型后做低温回火处理消除内应力，表面做氧化发黑处理提升防锈能力，适配稳压器内部无强腐蚀、常温工作的环境。刚度设计上，结合碳刷所需的额定接触压力计算弹簧线径，保证在碳刷全行程移动范围内，弹簧提供的压力波动不超过额定值的15%，既不会因压力过大加快碳刷磨损速度，也不会因压力过小导致接触不良。

　　安装边界方面，弹簧的最大并紧高度小于导杆上两个定位面的最小间距，保证弹簧被压缩到极限位置时仍有一定的余量，不会出现并圈死点导致碳刷无法移动到调压极限位置；弹簧的外径小于端盖定位沉孔的内径，装配时可直接嵌入沉孔内实现径向定位，无需额外加装定位销或者导向套，简化整机组装流程。实际建模过程中，螺旋扫掠路径的节距参数严格匹配设计刚度对应的节距值，端圈并紧部分的节距逐步过渡到线径尺寸，还原真实卷簧工艺的成型特征，模型可直接用于后续的整机虚拟装配干涉检查，也可导入有限元分析软件做弹簧的应力、疲劳寿命仿真验证，帮助设计人员提前校核弹簧在极限压缩工况下的应力是否超出材料许用值，避免装机后出现弹簧断裂、弹力衰减过快的问题。

　　在稳压器实际运行过程中，这类弹簧的工作行程通常在20-50mm区间，对应压缩量变化下的弹力输出曲线线性度较好，能够适配不同功率等级稳压器的碳刷压力需求，通过调整线径、中径、有效圈数的参数组合，即可衍生出适配不同规格稳压器的同系列弹簧产品，建模时的参数化特征也方便后续做系列化改型，缩短同类产品的设计开发周期。需要注意的是，弹簧两端的磨平端面要做倒圆角处理，去除卷制和磨削过程中产生的毛刺、锐边，避免装配时刮伤导杆表面的防锈涂层，也防止工作过程中锐边切割产生金属碎屑落入稳压器内部，造成电气短路隐患。
