CA6140机床用阶梯轴套类连接零件

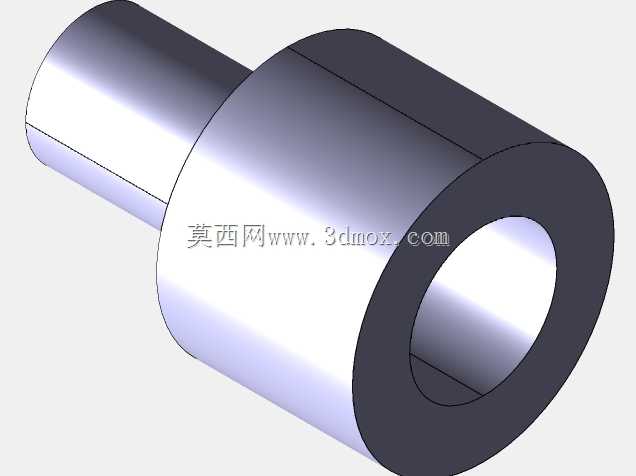

　　在普通卧式车床的进给传动与主轴辅助连接结构中，这类阶梯式空心轴套是承担定位、导向与扭矩传递的核心配套零件，常见于CA6140系列车床的溜板箱、进给箱与主轴箱的衔接工位，主要作用是为穿过其内部的光杆、丝杆或者操作杆提供径向支撑，同时通过外圆的阶梯轴肩实现轴向定位，避免传动杆件在高速运转或者进给负载下出现径向窜动、轴向偏移的问题，保障车床进给运动的平稳性与传动精度。从结构设计逻辑来看，这类零件采用同轴阶梯外圆搭配贯通内孔的结构，大直径端的轴肩是主要的定位基准面，安装时会抵靠在箱体的安装孔端面，配合孔用挡圈或者端盖实现轴向固定，小直径外圆则插入对应箱体的预制安装孔内，承担主要的径向支撑载荷，内孔的尺寸精度直接决定了配套杆件的运动间隙，

　　设计时需要根据穿过杆件的直径公差选择合适的配合等级，一般支撑段采用H7/g6的间隙配合，既保证杆件转动或者滑动的顺畅性，又不会因为间隙过大产生晃动。在实际加工与建模过程中，首先要确定各段轴径的尺寸边界，大端外圆的直径需要匹配箱体安装孔的配合尺寸，小端外圆的长度要满足插入对应安装孔的深度要求，不能过长干涉箱体内的其他传动零件，也不能过短导致支撑刚度不足，内孔的同轴度是整个零件的核心形位公差要求，需要控制在0.02mm以内，避免安装后杆件出现别劲、卡滞的问题，两端的孔口与外圆端角都需要设计C1或者C1.5的倒角，既方便安装时的导向导入，也能去除加工毛刺避免划伤配合面。这类零件在实际使用中，除了承担支撑定位作用，部分工况下还会传递小扭矩，

　　因此外圆与内孔的表面粗糙度需要控制在Ra1.6以下，减少配合面的磨损，延长零件的使用寿命，材质一般选用45号钢，经过调质处理达到HB220-250的硬度，兼顾强度与韧性，承受交变载荷的工况下也可以选用40Cr材质进行表面淬火，提升配合面的耐磨性能。建模过程中需要重点关注各阶梯段的过渡圆角设计，轴肩位置的圆角半径要小于对应安装孔的倒角尺寸，保证安装时轴肩能够完全贴合箱体端面，避免出现安装间隙，同时过渡圆角也能减少应力集中，避免零件在长期交变载荷下出现轴肩断裂的问题。在车床的日常维护中，这类轴套属于易损配件，当内孔磨损间隙超过0.1mm或者外圆配合面出现磨损拉伤时，就需要及时更换，否则会导致进给传动精度下降，出现车削螺纹乱牙、

　　外圆锥度超差、进给爬行等加工问题，直接影响零件的加工质量。从安装边界来看，零件的总长度需要严格匹配两个相邻箱体之间的安装间距，大端轴肩的直径要大于安装孔的直径，保证轴向定位的可靠性，小端外圆的长度要略小于安装孔的深度，避免端盖安装时被轴头顶住导致密封不严，内孔的贯通设计可以让传动杆件直接穿过，不需要额外拆分结构，简化了装配流程，也减少了装配过程中的累积误差。在结构优化层面，部分改进型的轴套会在大端外圆上设计油槽或者油孔，方便定期加注润滑脂，减少内孔与传动杆件之间的摩擦磨损，也有部分工况下会在轴套的内孔镶嵌铜衬套，进一步提升耐磨性能，降低更换成本，不过基础款的一体式钢质轴套因为结构简单、加工成本低、刚度充足，在CA6140这类普通卧式车床上的应用最为广泛。建模时需要先绘制同轴的回转截面草图，通过旋转特征生成主体结构，之后再添加倒角、圆角等工艺特征，不需要额外的复杂特征，整个零件的结构完全对称于回转轴线，加工时可以直接在车床上一次装夹完成外圆与内孔的加工，保证同轴度要求，后续只需要进行热处理与精加工即可达到使用要求。
