五轴加工异形螺旋支撑基座结构

　　该结构件为适配五轴联动加工场景设计的异形螺旋支撑基座，主要应用于多轴加工工位的工件承托、异形工装定位环节，也可作为小型精密检测设备的调姿支撑底座使用。从实际加工落地的角度看，这类带连续螺旋曲面的异形支撑件，常规三轴设备无法完成整体曲面的一次成型加工，必须依托五轴加工中心的摆头转台联动，才能保证曲面过渡区域无接刀痕、壁厚均匀性控制在合理公差范围内。

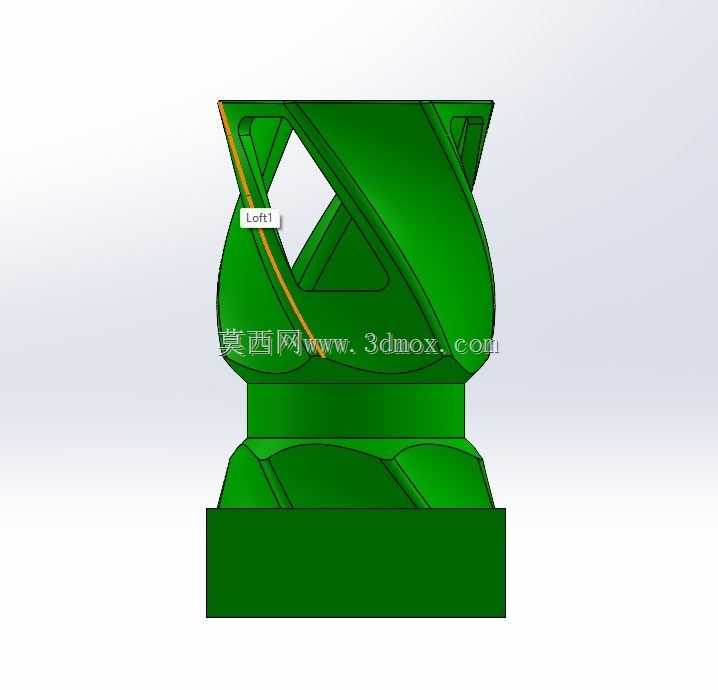

　　设计初期首先明确了安装边界：底部为规整方形安装座，预留的安装孔位完全适配现有标准机床工作台的T型槽间距，不需要额外制作过渡转接板，可直接通过压板或螺栓固定在工作台面，安装后底面与工作台的贴合度要求控制在0.02mm以内，避免装夹变形导致上部曲面加工出现尺寸偏差。上部的螺旋镂空结构并非单纯的造型设计，核心功能是在保证整体支撑刚度的前提下，尽可能降低结构自重，同时螺旋走向的筋条可以分散上部承载的径向与轴向载荷，避免应力集中在直角衔接区域——常规直筒支撑座在承受偏载时，根部应力集中系数往往超过3.2，而这种连续螺旋过渡的结构，通过有限元仿真验证，根部最大应力集中系数可控制在1.8以内，同等载荷下结构壁厚可以减薄15%左右，既节省加工原材料，也降低了五轴加工的材料去除量。

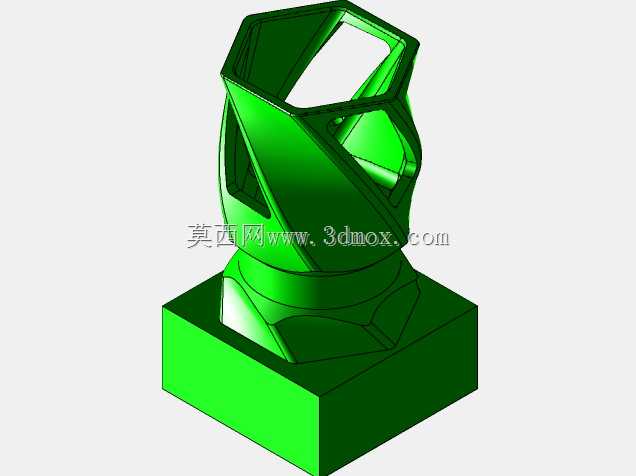

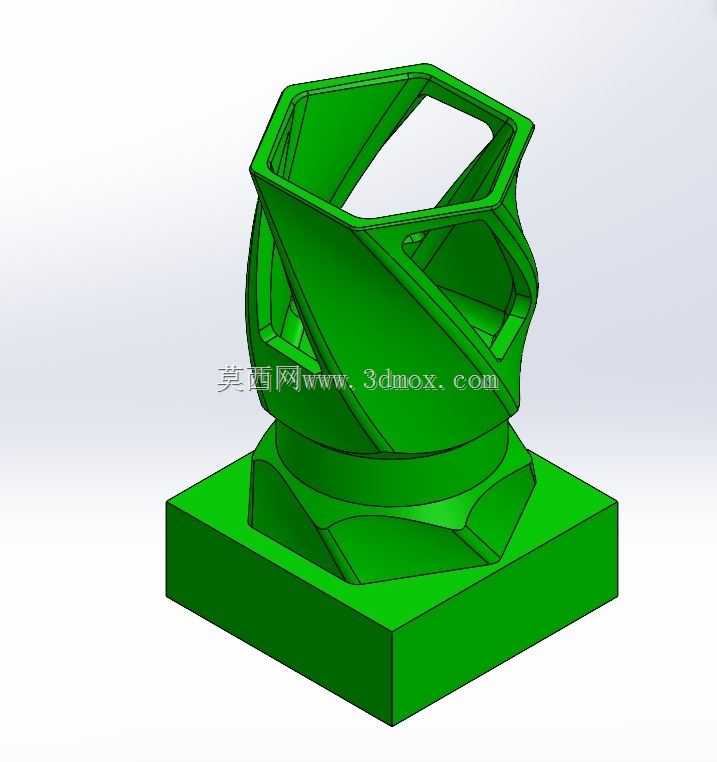

　　上部的六边形开口结构，是为了适配标准六方柄的工装夹具快换需求，开口的倒角与内壁公差严格按照快换夹具的定位基准设计，夹具装入后不需要额外找正，依靠六边形的定位面即可保证同轴度误差在0.01mm范围内，适合多工位频繁换产的加工场景。侧面的镂空窗口一方面是为了加工时排屑顺畅，五轴加工过程中产生的金属切屑可以顺着镂空斜面直接滑落，不会积存在结构内部导致二次切削刮伤已加工表面；另一方面也方便操作人员观察内部夹具的锁紧状态，不需要拆卸基座即可快速确认装夹是否到位。

　　从加工工艺的角度考量，设计时特意将所有曲面的曲率变化控制在五轴机床摆头的极限角度以内，避免加工时出现主轴碰撞工作台的风险，螺旋曲面的最小内R角匹配常用的球头铣刀规格，不需要定制特殊刀具即可完成全部精加工工序。底部安装座与上部螺旋结构的衔接处，采用了大圆角过渡设计，既避免了热处理环节的应力开裂风险，也减少了加工时的刀具负载突变，提升精加工的表面质量。这类结构在实际使用中，除了机加工工位的支撑用途，也可作为3D打印异形工装的原型参考，针对不同的承载需求，仅需要调整螺旋筋条的壁厚与螺旋升角，即可快速衍生出适配不同载荷等级的支撑结构，不需要重新进行整体结构的拓扑优化，大幅缩短非标工装的设计周期。需要注意的是，该结构如果采用金属材料加工，精加工前必须安排去应力退火工序，因为异形结构的材料去除量不均匀，加工后残余应力释放容易导致安装面变形，因此工艺安排上需要先粗加工去除大部分余量，经过时效处理后再进行半精加工与五轴联动精加工，最后再研磨底部安装面，保证长期使用的尺寸稳定性。
