工业送风配套离心式鼓风设备结构设计

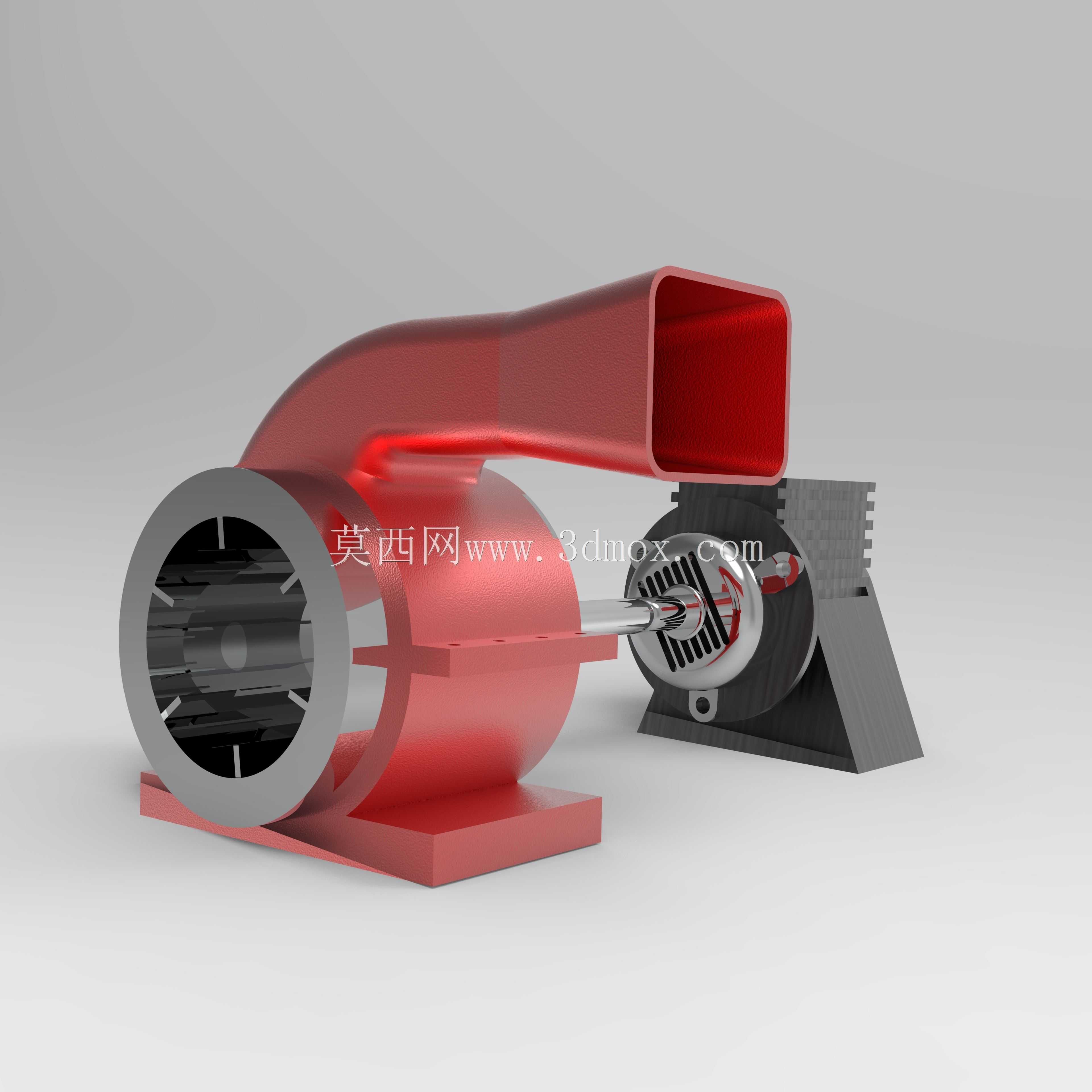

　　在工业生产的通风换气、工艺风送、燃烧助燃、物料气力输送等场景中，鼓风设备是保障系统风压与风量匹配的核心动设备，本次设计的鼓风结构，针对常规车间通风、小型锅炉助燃、轻工生产线风送工序的通用需求做了结构优化，整体采用后向叶轮的离心式结构布局，相比前向叶轮机型，同功率下运行效率更高，风压特性曲线更平缓，适配管网阻力波动幅度较大的工况，不会因为管路积尘、风门开度变化出现电流大幅跳变的问题，能有效降低配套电机的过载风险。从安装边界来看，整机进风口采用轴向直入式结构，进风端预留标准圆形法兰接口，可直接对接硬质通风管道或者软连接帆布接头，法兰孔位按照通用通风管道的公称通径匹配，不需要额外做转接法兰加工；出风口采用切向向上的方形接口，

　　接口边做了外翻边压型处理，现场安装时可以直接卡入风管法兰的密封槽，配合橡胶密封垫就能实现漏风率低于3%的密封效果，整机底座采用一体化冲压折弯的型钢支架，支架上预留四个长圆形安装孔，孔位间距适配常规10号槽钢的安装横梁，现场安装时不需要额外打孔配钻，直接用普通螺栓就能完成固定，安装水平度允许偏差控制在千分之二以内，不需要额外做减震台座也能满足运行振动要求。设计过程中优先考虑了易损件的快拆需求，叶轮与电机轴的连接采用锥面配合的锁紧结构，不需要使用拉马等专用工具，松开锁紧螺母就能直接拆下叶轮做动平衡校正或者积尘清理；机壳的侧盖板采用快拆式卡扣连接，日常清理蜗壳内部的积尘、检查叶轮磨损情况时，不需要拆下整机的连接管道，松开卡扣就能打开侧盖板，维护效率相比传统螺栓连接的机壳提升60%以上。叶轮部分采用等厚度钢板冲压成型的后弯叶片，叶片数量经过流场仿真优化，在保证额定风压的前提下，叶片出口角设置为42度，能有效降低叶轮出口的气流紊流噪声，额定工况下整机运行噪声控制在82分贝以内，不需要额外加装消音装置就能满足车间内的噪声限值要求；叶片与前盘、后盘的连接采用整体点焊后再满焊的工艺，焊接后做整体去应力处理，避免长期高速运行下焊缝开裂，叶轮整体做动平衡校正，平衡精度等级达到G6.3级，运行时轴承座的振动速度有效值不超过4.5mm/s，能保障连续8000小时运行无故障。蜗壳部分采用对数螺旋线的型线设计，型线的扩张角按照等流速原则设置，

　　气流在蜗壳内流动过程中流速均匀降低，将动压平稳转化为静压，减少蜗壳内部的涡流损失，蜗壳内壁做了光滑喷塑处理，表面粗糙度控制在Ra6.3以下，降低气流沿程摩擦阻力；蜗壳的厚度根据不同风压段做了差异化设计，靠近出风口的高压段采用2.5mm厚的冷轧钢板，靠近进风口的低压段采用2mm厚冷轧钢板，在保证结构强度的前提下尽可能降低整机重量，相比等厚度蜗壳设计减重12%左右。在功能适配性上，该结构可以根据实际工况需求调整叶轮转速，适配不同的风压风量需求，当用于车间全面通风场景时，可以搭配低转速电机，大风量低风压运行，换气覆盖范围更广；当用于燃烧助燃场景时，可以搭配高转速电机，提供更高的出口风压，保障炉膛内的供氧量充足；当用于物料气力输送场景时，

　　可以在进风口加装过滤防护网，避免大颗粒杂物进入叶轮打坏叶片，适配粮食输送、塑料粒子输送等轻物料的风送工序。整机的润滑点采用集中式的注油结构，轴承座的注油嘴引至机壳外侧，日常维护时不需要拆开设备外壳，直接用黄油枪就能完成润滑脂加注，润滑周期为每运行2000小时加注一次通用锂基脂，维护操作简单，不需要专业运维人员就能完成。从结构可靠性角度，设计时考虑了极端工况的冗余量，叶轮的最高允许线速度达到80m/s，远高于常规运行时的52m/s线速度，即使出现电网电压波动导致电机转速短时升高，也不会出现叶轮变形或者碎裂的问题；机壳做了0.2MPa的水压耐压测试，完全可以承受运行中出现的瞬时高压冲击，不会出现机壳开裂漏风的问题。
