童车铸铁转向节结构三维设计

　　在儿童代步乘用器具的行走系统设计中，转向节是承担转向动作传导、轮端载荷承载的核心受力部件，其结构合理性直接决定童车转向操作的顺滑度、行驶过程的安全性以及长期使用的结构耐久度。这款铸铁材质的转向节，主要适配小型乘用童车的前轮转向单元，日常使用场景覆盖平整铺装路面、小区硬质步道等常规儿童骑行环境，承担转向过程中来自轮端的垂直载荷、转向侧向力以及推行或骑行时的小幅冲击载荷，是连接转向拉杆、前轮轴与车架前叉的核心铰接节点。从功能特性来看，该转向节采用一体铸造成型的铸铁基体，材料本身具备良好的减震性与铸造流动性，能够在小尺寸零件上实现复杂的加强筋结构成型，同时铸铁的耐磨属性能够满足铰接孔位长期转动摩擦的使用需求，

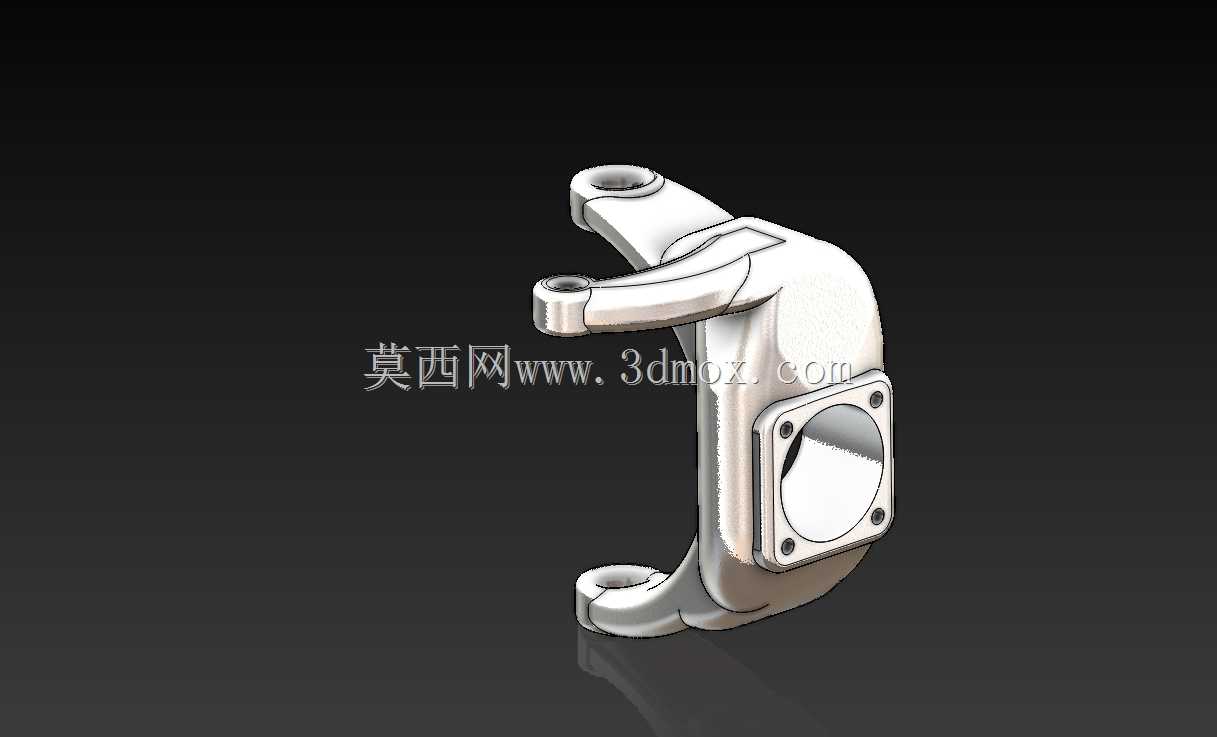

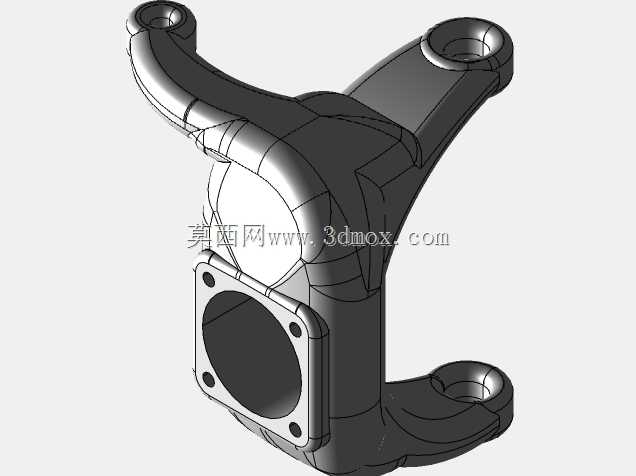

　　无需额外镶嵌衬套即可满足童车全生命周期的使用强度要求。零件上设置的三处同轴度要求较高的铰接孔位，分别对应轮轴安装位、转向拉杆连接位以及车架前叉铰接位，各孔位的轴线空间角度经过反复校核，能够保证转向过程中轮端转角与拉杆行程的线性匹配，避免出现转向卡滞、回正力矩不均的问题。零件侧面的方形法兰安装面，用于固定轮端的装饰护罩或刹车组件安装座，法兰面上的四个安装孔位采用对称布局，能够兼容不同规格的配套护板安装，降低配套零件的开模成本。设计过程中，首先根据童车的额定承载重量、最大转向角度、轮距参数确定各铰接点的空间坐标，通过运动仿真模拟全转角范围内的零件干涉情况，调整转向节的摆臂长度与弯折角度，保证转向时轮端与车架、

　　挡泥板等周边部件预留足够的安全间隙，避免极限转角下出现零件磕碰。外形尺寸方面，该转向节整体轮廓适配12寸到14寸规格的童车前轮，安装边界上，轮轴安装孔的孔径匹配常规童车轮轴的标准直径，车架铰接位的孔距适配主流童车前叉的开档尺寸，转向拉杆连接位的凸台高度经过优化，既保证拉杆球头安装后有足够的摆动空间，又不会过多占用轮组内侧的安装空间，避免与辐条产生运动干涉。零件表面的加强筋布局沿着载荷传递路径设置，从轮轴安装位延伸至车架铰接位，在不显著增加零件重量的前提下提升了整体结构刚度，能够承受儿童骑行过程中遇到路面小障碍时的冲击载荷，避免零件出现断裂变形。铸造工艺层面，零件的壁厚设计保持均匀过渡，避免出现壁厚突变导致的铸造缩孔缺陷，

　　所有棱边都设置了铸造圆角，既能够降低铸造过程中的应力集中，也能避免零件锐边对儿童造成划伤风险，符合儿童用品的安全设计规范。在实际装配场景中，该转向节不需要复杂的专用工装，通过标准销轴即可完成与前叉、拉杆的连接，装配工序简单，能够适配童车生产线的快速装配要求，后期维护时也可快速拆卸更换，降低售后维护成本。从结构受力角度分析，转向节在直行状态下主要承受垂直方向的乘员载荷，转向时额外承受侧向的摩擦力矩，零件的C型弯折结构能够让载荷沿着基体平滑传递到车架铰接点，不会出现局部应力集中的薄弱区域，经过载荷校核，其结构强度能够满足额定承载1.5倍的安全系数要求，符合儿童乘用器具的安全标准。
