DIY型材拼接式模拟器操作支撑支架

　　做模拟驾驶、模拟飞行这类外设搭建的从业者大多清楚，一套刚性足够、安装边界灵活的支撑支架，是整套模拟设备稳定运行的核心基础，很多初入领域的玩家或者小型体验场馆搭建时，往往会忽略支架的结构刚性，后期出现操作时设备晃动、安装位干涉、调节行程不足的问题，反而要花费更多成本返工调整。这套支架采用工业铝型材拼接的框架结构，没有采用焊接式的固定机架，核心思路就是兼顾安装灵活性与结构刚性，所有型材连接位置采用标准角件与内置螺栓锁紧，避免焊接带来的应力变形，同时也方便后期根据不同的模拟外设尺寸调整安装位置。从实际应用场景来看，这类支架既可以满足个人用户在家搭建单座模拟驾驶/飞行工位的需求，也可以批量复制后用于商用模拟体验场馆、

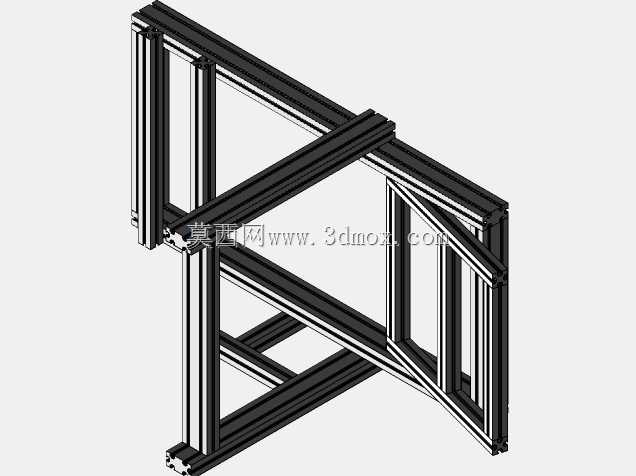

　　职业技能模拟培训教室的设备搭建，不需要针对每一套外设单独定制焊接机架，大幅降低搭建与后期调整的成本。从结构功能上看，这套支架分为底部承托框架、竖向支撑立柱、横向设备安装梁三个核心部分，底部框架采用大截面铝型材拼接成矩形承托结构，整体外轮廓长度为1120mm，宽度方向最大尺寸为530mm，底部框架的型材排布预留了座椅安装的固定孔位，同时底部框架的侧边型材预留了T型槽，既可以安装脚撑、防滑脚垫调整整体水平度，也可以后期加装踏板固定架、排挡安装位等扩展配件，不需要对原有框架进行打孔破坏。竖向支撑立柱采用双型材并排锁紧的结构，单根立柱的高度方向尺寸为650mm，立柱与底部框架的连接位置采用三角加强角件固定，避免操作时立柱出现前后晃动的问题，

　　立柱上的通长T型槽可以适配方向盘基座、飞行摇杆基座、显示器挂架的安装，安装高度可以沿着T型槽全程调节，满足不同坐姿、不同操作习惯的使用需求。横向的设备安装梁设置在立柱中部位置，距离底部框架的安装面高度为250mm，安装梁的伸出长度为230mm，这个位置主要用于安装换挡器、手刹、功能按键面板等辅助操作设备，安装梁同样可以沿着立柱的T型槽调整高度与前后位置，避免不同尺寸的外设出现安装干涉。在设计思路上，这套支架没有做多余的装饰性结构，所有型材的排布都优先考虑安装兼容性与结构刚性，比如底部框架的横向加强筋设置在距离前端480mm的位置，刚好对应踏板组件的安装受力区域，避免踩踏板时底部框架出现下凹变形；

　　立柱后侧的斜向支撑型材长度为420mm，连接立柱顶部与底部框架的后侧端点，形成三角形稳定结构，抵消大力操作方向盘或者摇杆时带来的侧向倾覆力矩，斜撑的安装位置避开了座椅的靠背调节空间，不会出现用户落座时腿部或者背部碰到支撑结构的问题。从安装边界来看，整套支架的最大外轮廓尺寸控制在长1120mm、宽530mm、高650mm的范围内，不需要占用过大的室内空间，普通书桌旁的空余位置就可以放置，所有安装孔位都采用铝型材通用的T型槽螺母固定，不需要用户自行焊接或者打孔，只需要使用标准内六角扳手就可以完成整机组装，对于没有专业加工工具的个人用户非常友好。另外，框架的所有型材端面都可以加装端盖，避免尖锐的型材切口划伤用户，外露的螺栓头都可以采用圆弧面的螺栓盖遮挡，提升使用时的安全性。实际使用过程中，这类铝型材拼接的支架相比钢管焊接的支架，还有一个明显的优势就是后期扩展能力强，如果用户后续需要增加三屏显示器支架、手排挡、手刹、甚至是体感模拟组件，只需要在对应的型材T型槽上加装对应的安装件即可，不需要重新制作整套支架，长期使用的适配性更强。在结构校核层面，这套支架的型材选型完全可以承载常规民用级模拟外设的重量，包括方向盘基座、踏板、座椅、显示器在内的总负载不超过150kg的情况下，框架的形变量可以控制在0.5mm以内，完全满足模拟操作时的刚性需求，不会因为操作力度大出现支架晃动影响操作手感的问题。
