大口径等径正交三通管路连接件

　　在大口径流体输送管网的布设作业中，正交方向的管路汇流、分流节点，一直是管线设计与施工环节需要重点把控的位置，22英寸规格的等径正交三通，就是针对这类场景开发的核心管路连接件。这类大口径三通常见于市政供水主干线、工业循环水系统、大型化工流体输送管线、长距离输油输气场站的管路布设中，承担着将正交方向同管径管路连通，实现流体双向分流、多向汇流的核心作用，相比异径三通，它的三个接口通径完全一致，能保证正交方向的管路通流截面无突变，大幅降低流体在节点位置的局部阻力损失，减少紊流、涡旋的产生，既可以降低管线运行过程中的压损能耗，也能避免长期紊流冲刷导致的管件内壁冲蚀磨损，延长管线整体的服役寿命。

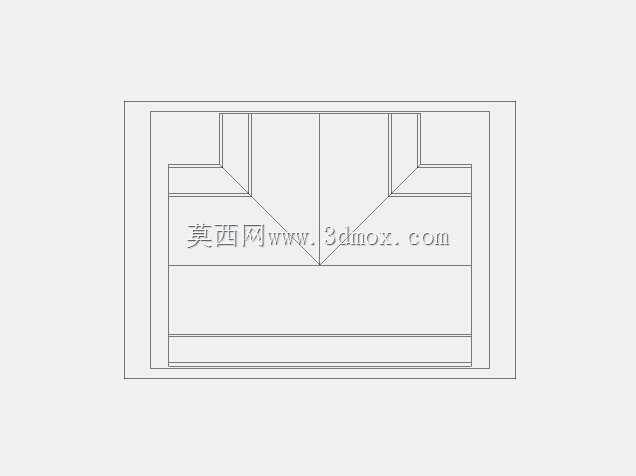

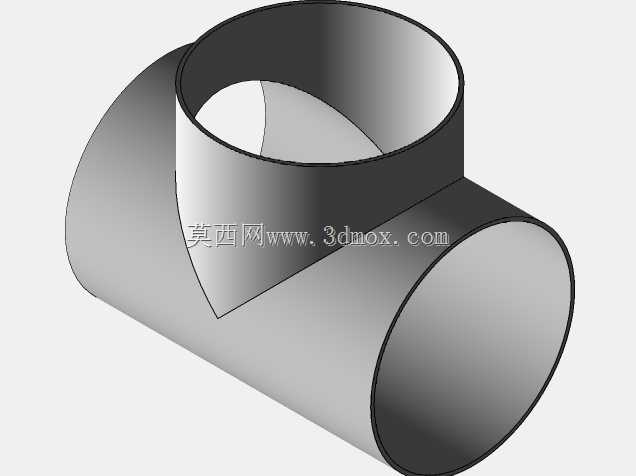

　　从结构设计逻辑来看，这款等径三通采用的是正交正插的结构形式，主管保持完整的通长圆柱腔体，支管从主管的径向垂直位置接入，相贯线位置做了平滑的过渡处理，没有尖锐的结构棱角，一方面是为了降低流体流经节点时的阻力，另一方面也能避免应力集中——大口径管路在运行过程中，会承受内部流体的压力、管路自身的重量、介质温度变化带来的热胀冷缩应力，还有管线启停过程中的水锤冲击，相贯线位置本身就是应力集中的高发区域，平滑的圆弧过渡可以有效分散应力，避免长期运行过程中出现焊缝开裂、结构变形的问题。

　　从外形尺寸与安装边界来看，这款三通的三个接口均为22英寸通径，对应的公称通径适配DN550规格的管路，接口端采用平口设计，适配现场焊接安装的施工要求，安装时需要保证三个接口的同轴度、垂直度公差控制在合理范围内：主管两端的同轴度偏差不能超过千分之一，支管与主管的垂直度偏差不能超过0.5度，否则会导致对接管路出现强制组对的问题，额外引入装配应力，给后续管线运行留下安全隐患。安装作业前需要确认三通的摆放方向，根据管线的介质流向、支吊架的布设位置调整安装角度，保证相贯线的过渡区域处于流体冲刷的合理角度，同时要在三通的合适位置预留检修与支吊空间，大口径管件自身重量较大，不能让相邻管路承担三通的全部重量，需要在三通的主管、支管位置分别设置承重支吊架，抵消管路运行过程中的振动与位移载荷。

　　在实际工程应用中，这类大口径等径三通的选型需要匹配管线的设计压力、输送介质的特性，不同的输送介质对管件的壁厚、内壁处理要求存在差异：如果是输送清水类的中性介质，按照常规压力等级匹配壁厚即可；如果是输送带有腐蚀性的化工介质，就需要对应调整材质或者增加内壁防腐层；如果是输送含固体颗粒的浆体介质，还需要对相贯线位置做耐磨处理，避免长期冲蚀导致的壁厚减薄。建模过程中需要重点把控相贯线的生成精度，三个圆柱面的相交位置要保证曲面连续，没有建模缝隙或者重叠面，否则后续出工程图、做有限元应力分析的时候，会出现网格划分错误、应力计算结果失真的问题，直接影响后续的生产加工精度。另外，这类大口径管件的壁厚设计需要经过严格的强度校核，既要满足额定压力下的强度要求，也要考虑现场焊接、吊装过程中的载荷需求，避免壁厚过薄导致吊装变形，或者壁厚过厚造成材料浪费、增加施工难度。在管线改造项目中，这类等径三通也常用于在原有主干管路上新增支路的场景，相比其他连接方式，焊接式等径三通的连接强度更高，密封性能更可靠，适合长期埋地或者架空的大口径管线使用，能够有效降低节点位置的泄漏风险，减少后期运维的工作量。
