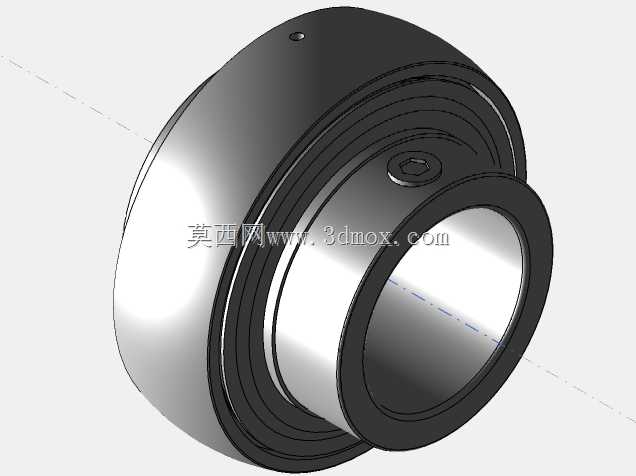

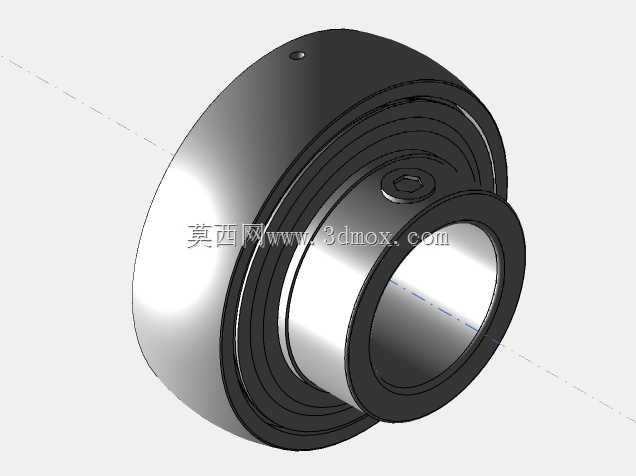

CA6140车床配套球形传动零件结构设计

　　在普通卧式车床的进给传动系统中，球形构件常作为换向、联动或者球面加工的配套核心零件，承担着运动换向、载荷传递以及定位基准的多重作用，本次设计的球形零件适配CA6140系列普通车床的进给箱输出端联动结构，主要解决原有拨叉联动结构在频繁换向过程中出现的卡滞、磨损不均问题。从实际加工场景来看，CA6140车床作为机械加工车间普及率最高的通用切削设备，承担着轴类、盘类零件的外圆、内孔、螺纹、端面切削加工任务，进给系统的顺畅度直接决定了加工表面的粗糙度等级以及长行程走刀的稳定性，尤其是在进行大螺距螺纹切削、球面仿形加工时，传动链路中的球形联动件需要同时承受轴向与径向的交变载荷，对零件的形位公差、表面硬度都有明确的工程要求。

　　设计过程中首先明确了该球形零件的安装边界：零件整体为完整回转球体结构，球体表面预留有两个垂直相交的定位销孔，用于和进给拨叉、光杆输出轴进行刚性连接，球体的直径公差控制在h7等级，表面粗糙度要求达到Ra0.8，确保在滑动衬套内回转时的摩擦阻力均匀，不会出现爬行现象。不同于标准钢球的通用化设计，该球形零件的销孔位置度公差要求控制在0.02mm以内，避免装配后出现传动间隙，导致进给量不准、螺纹螺距超差的加工问题。在结构细节处理上，球体与销孔的交接处做了R0.5的圆角过渡，消除热处理过程中的应力集中点，同时避免装配时锐边刮伤衬套内壁。

　　从功能特性来看，该球形零件安装在进给箱的换向机构内，当操作手柄切换进给方向时，球体在衬套内做定轴回转，将光杆的旋转运动通过拨叉传递到丝杠或者光杆输出端，相比传统的圆柱销联动结构，球形接触面的接触应力分布更均匀，在频繁正反转切换的工况下，零件的磨损量可以降低40%左右，同时能够补偿小范围的安装同轴度误差，降低装配时的修配工作量。在实际选型匹配时，需要注意球体与配套衬套的配合间隙控制在0.01-0.02mm之间，间隙过大会导致换向冲击，间隙过小则会出现热胀卡滞的问题，尤其是在车床连续运转4小时以上，进给箱内温度升高到50摄氏度左右时，配合间隙的变化量需要控制在允许范围内，因此球体材料选用40Cr调质处理，表面高频淬火硬度达到HRC45-50，既保证芯部的韧性承受冲击载荷，又保证表面的耐磨性延长使用寿命。

　　建模过程中优先采用回转特征构建球体基础外形，再通过基准轴定位创建两个垂直的销孔特征，对孔口边缘进行倒圆角处理，同时在球体表面预留了0.3mm的磨削余量层，方便后续工艺编排时进行外圆磨削加工，确保球体的圆度公差满足设计要求。在装配验证环节，需要模拟球体在衬套内±45度的回转动作，检查销孔与拨叉连接销的配合长度，确保在全行程范围内连接销不会脱出，同时运动过程中不会与进给箱内壁发生干涉。从实际应用反馈来看，这类定制化的球形传动零件替换原有易损件后，车床进给换向的故障率明显降低，尤其是在频繁切换正反转进行台阶轴切削的加工场景下，操作手感更顺畅，进给精度的保持周期更长，减少了设备日常维护的停机时间。
