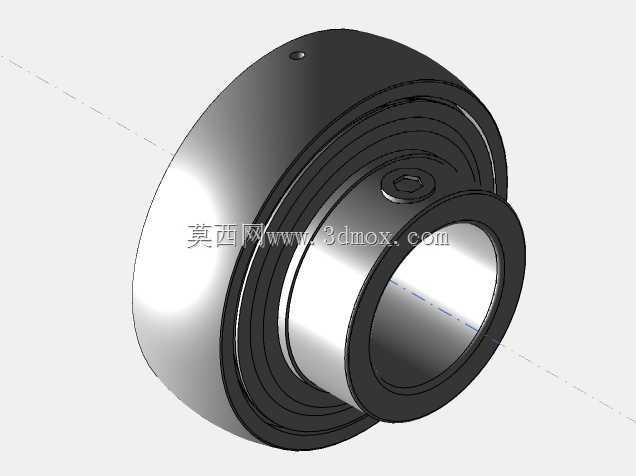

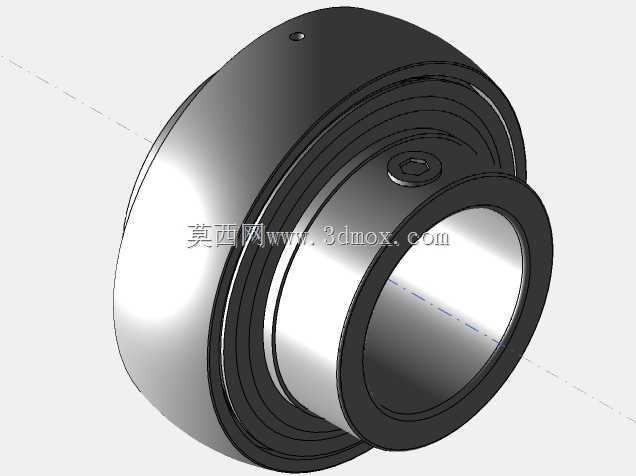

CA6140车床配套玛尔塔单圈球形结构件

　　在普通卧式车床的日常加工场景里，CA6140作为通用型卧式车床的经典机型，承担着大量轴类、盘类零件的车削加工任务，从中小批量的机械加工车间到职业院校的实训场地，这款机型的保有量始终占据普通车床品类的较高比例。本次涉及的球形结构件，是CA6140车床进给传动系统里的配套回转衔接部件，主要用于进给机构换向时的球面配合传动，替代传统的销轴式硬连接，降低换向瞬间的接触应力，减少长期往复运动带来的接触面磨损。

　　从实际使用场景来看，车床进给系统在进行正反向进给切换、螺纹加工退刀操作时，传动链路里的衔接部件需要承受频繁的轴向冲击与径向微幅摆动，传统的圆柱面配合结构在长期交变载荷作用下，容易出现配合间隙增大、传动滞后的问题，直接影响螺纹加工的螺距精度、外圆车削的表面粗糙度。这款球形结构采用整球面配合设计，配合面的接触区域为环形带，相比点接触的钢球结构，接触面积提升数倍，单位面积承压更低，在频繁换向的工况下，能保持更稳定的配合间隙，无需频繁调整传动间隙补偿量。

　　设计层面上，该球形件的球面轮廓度公差控制在IT6级，球面粗糙度要求达到Ra0.8，保证配合时的滑动顺畅度，不会出现卡滞或爬行现象。球体内部设计有贯通的安装孔，孔与球面的同轴度公差控制在0.01mm以内，避免安装后出现回转偏心，导致传动过程中出现周期性振动。球体一侧设计有定位卡槽，用于安装轴向限位挡圈，防止球体在传动过程中出现轴向窜动，卡槽的宽度与深度按照CA6140车床原有安装槽的尺寸匹配，无需对原有床身的安装位进行二次加工即可直接替换安装。

　　从安装边界来看，该球形件的外径尺寸与CA6140车床进给箱内的原有球形衔接件完全一致，安装时的轴向预留空间、径向避让尺寸均符合原厂装配要求，不会与周边的进给齿轮、操作手柄连杆、润滑管路产生干涉。球面的表面采用淬硬处理，硬度达到HRC45-50，兼顾表面耐磨性与芯部韧性，在承受冲击载荷时不会出现表层崩裂或芯部变形的问题。配合面的润滑槽采用环形浅槽设计，能在车床日常润滑时存储少量润滑油，在球面相对滑动时形成均匀油膜，降低摩擦系数，延长部件的使用寿命。

　　在实际装配调试过程中，该球形件装入配合座后，手动扳动进给手柄时能感受到均匀的阻尼感，无明显的旷量或卡滞点，进行正反向进给切换时，手柄的空程量控制在原厂要求的范围内，加工三角螺纹时的退刀动作响应及时，不会出现螺距累积误差超差的问题。在盘类零件的端面车削加工中，进给方向切换时的传动平稳性提升明显，端面不会出现明显的接刀痕迹，表面粗糙度能稳定达到Ra1.6的要求。针对车床日常维护的需求，该球形件的拆卸无需专用工具，只需拆下限位挡圈即可从配合座中取出，清洁球面与配合面后重新涂抹润滑脂即可完成维护，适配车间日常设备保养的操作流程，降低设备维护的时间成本。
